Resistor de placa metálica não indutivo

Que vantagens isso tem em circuitos de alta frequência?

O resistor de placa metálica não indutivo da RST Electric atende a uma necessidade crítica na eletrônica de potência moderna: o requisito de resistores de baixa indutância e com capacidade de pulso alto que não introduzam mudança de fase ou picos de tensão em circuitos de comutação rápida. Ao contrário dos resistores de fio enrolado convencionais que possuem inerentemente uma indutância significativa devido ao seu elemento enrolado, este resistor de baixa indutância emprega um elemento de placa de metal planar que minimiza campos magnéticos e indutância parasita, tornando-o ideal para circuitos de amortecimento, detecção de corrente em fontes de alimentação comutadas e redes de saída em amplificadores de alta frequência.

Como podem ser fabricados resistores com desempenho estável?

A construção deste resistor de placa metálica enfatiza tanto o desempenho elétrico quanto a confiabilidade mecânica. O elemento resistivo consiste em uma placa de liga metálica gravada ou estampada com precisão, escolhida por seu baixo coeficiente de temperatura e excelentes características de manuseio de pulso. Este elemento é encapsulado em uma carga de sílica inorgânica e alojado em uma caixa de cerâmica retardante de chama, garantindo condutividade térmica, isolamento elétrico e proteção contra estresse ambiental. A série MPR oferece duas configurações básicas: unidades de elemento único (2W, 3W, 5W, 10W) ​​para aplicações padrão e unidades combinadas de múltiplos elementos (2+2, 3+3, 5+5, 7+7) que integram dois resistores combinados em um único pacote, economizando espaço na placa e garantindo rastreamento térmico consistente para detecção diferencial ou circuitos push-pull.

Como garantir a conformidade com os padrões industriais?

O desempenho elétrico é validado através de testes rigorosos. O teste de sobrecarga é realizado com potência nominal de 2,5× por 5 segundos (inferior ao fio enrolado devido à estrutura plana, refletindo seu uso pretendido em detecção de estado estacionário em vez de frenagem de alta energia). O coeficiente de temperatura é mantido em ≤ ±250 ppm/°C, garantindo leituras estáveis ​​em todas as condições operacionais. Os testes de resistência à tensão nominal durante 1000 horas confirmam a fiabilidade a longo prazo. Como fabricante confiável de resistores de placa metálica não indutiva na China, a RST Electric combina mais de 10 anos de experiência em engenharia de resistores de potência com fabricação de precisão para fornecer componentes que fornecem desempenho preciso e de baixa distorção em aplicações de alta frequência e energia pulsada.

Especificação Técnica

Dados de teste de desempenho

Vantagens do produto

1. Construção não indutiva - O elemento de placa de metal planar minimiza a indutância parasita, permitindo o uso em circuitos de alta frequência (por exemplo, fontes de alimentação chaveadas, amplificadores de RF) sem introduzir mudança de fase ou excesso de tensão.

2. Capacidade de resistência ultrabaixa - Disponível a partir de 0,01Ω, tornando o resistor de placa de metal não indutivo ideal para detecção de alta corrente, aplicações de shunt e distribuição de energia de baixo ôhmico.

3. Coeficiente de baixa temperatura – ≤ ±250 ppm/°C garante valores de resistência estáveis ​​em toda a faixa de temperatura operacional para medição precisa de corrente.

4. Carcaça de cerâmica retardante de chama – encapsulada em enchimento de sílica inorgânica dentro de uma caixa de cerâmica para excelente dissipação de calor e isolamento elétrico.

5. Pacotes combinados de elemento duplo - Configurações exclusivas 2 + 2, 3 + 3, 5 + 5 e 7 + 7 oferecem dois resistores combinados em um invólucro, economizando espaço no PCB e garantindo rastreamento térmico para detecção diferencial ou circuitos push-pull.

6. Alta capacidade de pulso - Projetado para suportar potência nominal de 2,5 × por 5 segundos, adequado para aplicações de limitação de corrente de partida e amortecimento.

7.Tolerâncias de precisão – Disponíveis de ±1% a ±10% para atender aos requisitos de circuito apertado.

8. Pacote compacto - Perfil baixo (5 mm de altura) e tamanho pequeno permitem layouts de PCB de alta densidade.

9. Resistência robusta do chumbo - o teste de tração 10N garante uma montagem confiável através do orifício e integridade da junta de solda.

10.Formação Personalizada - Formação de chumbo e dimensões personalizadas disponíveis para atender layouts de PCB ou processos de montagem específicos.

Aplicações de produtos

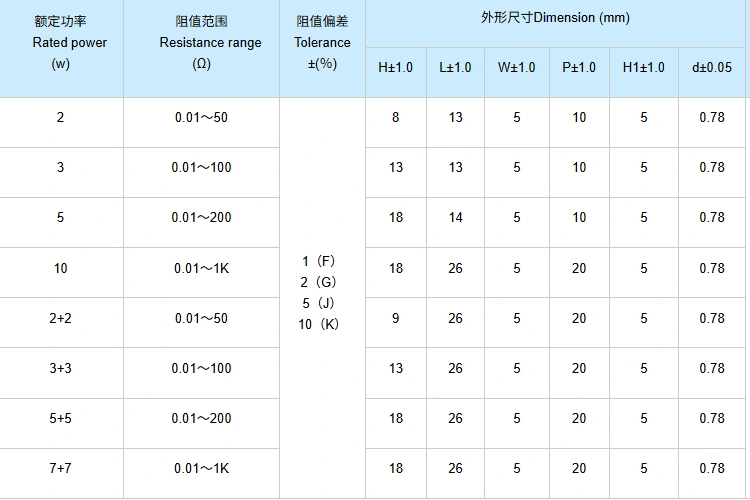

Desenho e dimensões

Pacote e envio

A RST Electric garante a entrega segura de todos os resistores de placa metálica não indutivos:

● Embalagem a granel: Os resistores são embalados em caixas blister e depois colocados em caixas de papelão ondulado para evitar entortamento do chumbo e danos à cerâmica.

● Proteção dos cabos: Os cabos são mantidos retos com tampas de espuma ou fita adesiva.

● Embalagem de pares combinados: Os pacotes combinados são embalados individualmente para evitar a mistura de pares não combinados.

● Documentação: Listas de embalagem e certificados de inspeção incluídos em cada remessa.

● Opções de frete: Correio expresso (DHL/FedEx/UPS) para pequenas quantidades, frete aéreo para volumes médios, frete marítimo para pedidos em grandes quantidades.

Todas as unidades passam por testes 100% elétricos e inspeção visual antes da embalagem para garantir que atendam aos valores de resistência e padrões cosméticos especificados.

Por que escolher a RST Electric？

Quando baixa indutância e desempenho de alta frequência são importantes, a RST Electric oferece.

Direto da fábrica, especialistas em placas de metal

● Somos um fabricante certificado com sede na China, especializado na produção de resistores de placa metálica não indutivos há mais de 10 anos.

● Controle interno completo sobre estampagem/gravação de elementos, encapsulamento e testes – garantindo qualidade consistente.

● Preço direto da fábrica para cada resistor MPR, com estrutura de custos transparente e sem intermediários.

Fabricação Profissional e Garantia de Qualidade

● Instalações certificadas pela ISO 9001 com linhas de produção dedicadas para resistores de potência de baixa indutância.

● Testes 100% elétricos (resistência, dielétrico, isolamento) realizados em todas as unidades.

● Testes de amostra de acordo com IEC 60115, incluindo ciclos de temperatura, resistência e calor úmido.

● Equipe de engenharia experiente, especializada em detecção de corrente e aplicações de alta frequência.

Experiência Global, Fornecedor Confiável

● Fornecedor comprovado para fabricantes de fontes de alimentação, empresas de acionamento de motores e produtores de eletrônicos automotivos em todo o mundo.

● Histórico de exportação para mais de 40 países, incluindo Alemanha, EUA, Japão, Coreia do Sul, Brasil e Índia.

● Profundo conhecimento em aplicações que exigem indutância ultrabaixa e detecção precisa de corrente.

Personalização infinita

● Classificações de potência: 2W a 10W simples; configurações combinadas até 7W+7W.

● Valores de resistência: 0,01Ω a 1kΩ (valores especiais disponíveis).

● Tolerâncias: ±1%, ±2%, ±5%, ±10% (tolerâncias personalizadas até ±0,5% disponíveis).

● TCR: ≤ ±250 ppm/°C (TCR inferior disponível para requisitos de precisão).

● Formação de chumbo: Reto / Cortado e formado / Stand-off / Personalizado.

● Pacotes combinados: Pares combinados para detecção diferencial.

● Dimensões personalizadas: Disponível para layouts especiais de PCB.

Entrega confiável e suporte vitalício

● Prazo de entrega padrão: 7 a 10 dias para classificações padrão; 10-15 dias para personalização do produto.

● Documentação abrangente: Relatórios de testes, certificações de materiais, declarações RoHS/CE.

● Garantia de 12 meses com solução remota de problemas e envio de peças de reposição.

● Suporte técnico disponível para integração em fontes de alimentação, drives e circuitos de alta frequência.
