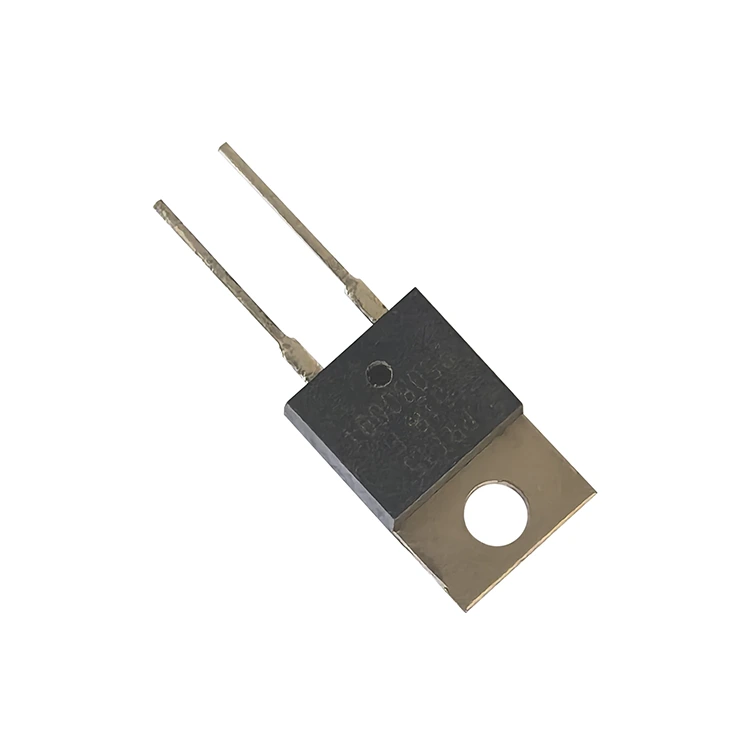

Os resistores de filme espesso TO220 e TO247 são resistores de potência em formato de pacote semicondutor (TO-220, TO-247). Caracterizam-se por poderem ser instalados diretamente sobre um dissipador de calor, alcançando densidade de potência e eficiência de gerenciamento térmico extremamente altas. Os resistores do pacote TO220 normalmente têm potência de 20W a 50W (com dissipador de calor apropriado), enquanto os do pacote TO247 podem atingir mais de 100W, superando em muito os resistores tradicionais do mesmo volume. Esses resistores têm seus componentes internos impressos com pasta de resistor de filme espesso sobre um substrato cerâmico, depois conectados à placa de base metálica através de uma camada isolante térmica (geralmente óxido de alumínio ou nitreto de alumínio) e finalmente encapsulados com resina epóxi para formar o formato TO, com espaçamento padrão para os fios (TO220: 2,54mm, TO247: 5,08mm).
Tamanho pequeno, alta potência, baixa resistência térmica (a resistência térmica do TO247 pode ser tão baixa quanto 1,5 ℃ / W), alta tensão suportável de isolamento (geralmente 1500VAC ou superior), sem indutância (adequado para circuitos de comutação de alta frequência), ampla faixa de resistência (0,01Ω a 1MΩ), precisão de até ± 1%. Devido ao uso de embalagens semicondutoras padrão, dissipadores de calor e acessórios de montagem existentes (como clipes de mola, parafusos, arruelas isolantes) podem ser utilizados. Ocupa uma pequena área na placa de circuito e é adequado para projetos de energia de alta densidade.
Absorção de buffer (RCD Snubber) para comutação de fontes de alimentação; Resistores de acionamento de gate para IGBT ou MOSFETs (para acionamento de alta potência); Resistores de pré-carga ou descarga ativa para controladores de motores de veículos elétricos; Resistores de frenagem para conversores de frequência (conectados em paralelo); Estágios de potência para cargas eletrônicas; E qualquer situação em que seja necessária uma dissipação de alta potência, mas o espaço seja limitado.
1) Calcule o consumo real de energia e certifique-se de que não exceda a capacidade de dissipação de calor do pacote e da combinação do dissipador de calor.
2) Ao instalar, aplique graxa de silicone condutora entre a placa de base metálica e o dissipador de calor e aplique a pressão adequada (torque do parafuso 0,5 - 1 Nm).
3) Para aplicações de alta tensão (> 500V), preste atenção à distância de fuga do espaçamento dos pinos.
4) Sob condições de carga de pulso, consulte a curva "Energia de Pulso Único - Tempo" na folha de dados do produto. Os produtos comuns incluem D2TO20 da Vishay, série LTO100, Ohmite, TT Electronics e CT doméstico, etc.
Os resistores de filme espesso TO220 e TO247 combinam embalagem semicondutora e tecnologia de filme espesso, representando uma inovação significativa no campo de resistores de potência. Eles são particularmente adequados para a tendência de miniaturização dos modernos equipamentos eletrônicos de potência. Além disso,RST Elétricatambém oferece outros tipos deResistores de Filme Espesso. Fique à vontade para perguntar ou comprá-los!
