Resistor radial de cimento

O que faz o resistor radial de cimento se destacar em aplicações compactas de alta potência?

O resistor radial de cimento da RST Electric preenche a lacuna entre os resistores de potência montados em PCB e unidades maiores montadas em chassi, oferecendo uma solução compacta, porém termicamente eficiente, para aplicações que exigem alta dissipação de energia em espaços restritos. Ao contrário dos resistores axiais ou radiais padrão que dependem exclusivamente de traços de PCB e ar ambiente para resfriamento, este resistor de montagem em chassi incorpora suportes metálicos robustos que permitem a conexão direta a um dissipador de calor ou chassi de equipamento metálico, melhorando drasticamente a transferência de calor e permitindo operação sustentada de alta potência.

Como o resistor de cimento de alta potência é construído para oferecer confiabilidade térmica e mecânica?

A construção deste resistor de cimento de alta potência prioriza a condutividade térmica e a estabilidade mecânica. O elemento resistivo - disponível em configuração de fio enrolado para aplicações de baixa resistência e alto pulso (até 0,1Ω) ou filme metálico para requisitos de baixo ruído e alta resistência (até 100kΩ) - é encapsulado em um enchimento de sílica inorgânica e alojado em uma caixa de cerâmica retardante de chama. O design exclusivo do SQHG apresenta cabos radiais para conexão elétrica e suportes de montagem integrados com furos pré-perfurados (normalmente de 4,0 mm de diâmetro) para fixação por parafuso ou parafuso. Este método de conexão dupla garante a integridade elétrica e a segurança mecânica, mesmo em ambientes de alta vibração. A orientação do pacote é horizontal, com o longo eixo do resistor paralelo à superfície de montagem, minimizando o perfil de altura e maximizando a área de contato para transferência de calor.

Quais testes rigorosos confirmam a durabilidade do resistor em ambientes industriais?

Cada unidade passa por rigorosa validação de qualidade. O teste de soldabilidade garante >90% de cobertura abaixo de 260±5°C por 2 segundos. A resistência dielétrica é verificada em 500 VCA por 5 segundos sem quebra. O coeficiente de temperatura é mantido em ≤ ±250 ppm/°C. O ciclo de temperatura de -55°C a +200°C confirma a integridade estrutural, enquanto os testes de resistência na tensão nominal por 1.000 horas validam a confiabilidade a longo prazo. O teste de sobrecarga com potência nominal de 10× (fio enrolado) ou potência nominal de 5× (película metálica) confirma a capacidade de pulso. Como fabricante confiável de resistores de cimento radial na China, a RST Electric combina mais de 10 anos de experiência em resistores de potência com fabricação de precisão para fornecer componentes que fornecem gerenciamento térmico robusto em equipamentos industriais e comerciais.

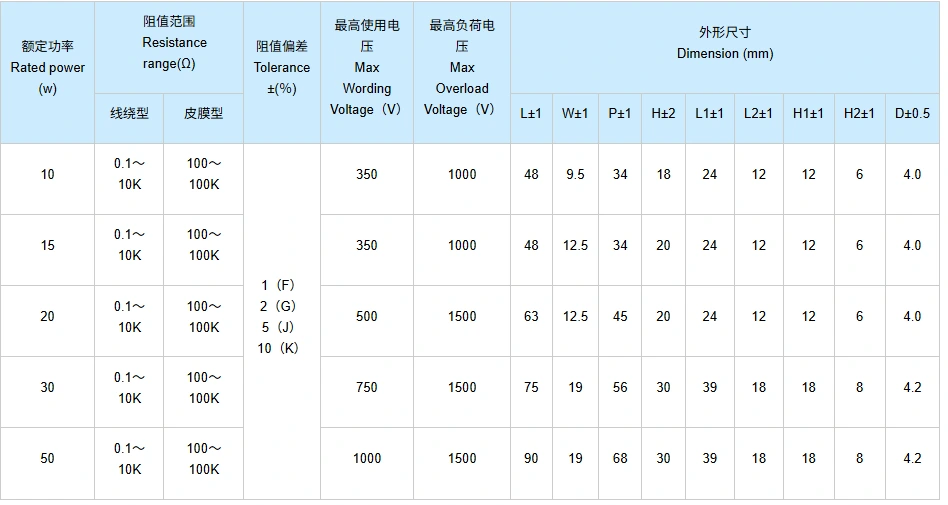

Especificação Técnica

Quais são as vantagens deste produto?

1.Suportes de montagem integrados - suportes de metal integrados com furos pré-perfurados (4,0–4,2 mm) permitem uma fixação segura ao chassi ou dissipadores de calor, maximizando a transferência térmica.

2.Alta densidade de potência – Até 50W em um pacote retangular compacto, ideal para aplicações onde o espaço da placa é limitado, mas os requisitos de dissipação de energia são altos.

3.Terminação elétrica e mecânica dupla – Os cabos radiais fornecem conexões de solda enquanto os suportes fornecem suporte mecânico, reduzindo o estresse nas juntas de solda PCB.

4. Coeficiente de temperatura aprimorado – ≤ ±250 ppm/°C garante valores de resistência estáveis ​​em toda a faixa de temperatura operacional.

5. Carcaça de cerâmica retardante de chama – Encapsulada em enchimento de sílica inorgânica dentro de uma caixa de cerâmica para excelente dissipação de calor, isolamento elétrico e proteção mecânica.

6. Ampla faixa de resistência - versão com fio enrolado até 0,1Ω para detecção de alta corrente; versão em filme metálico de até 100kΩ para divisão de tensão.

7. Operação em alta temperatura - Operação contínua até +200°C de temperatura da caixa com redução linear.

8. Tolerâncias de precisão - disponíveis de ± 1% a ± 10% para atender aos requisitos de circuitos rígidos ou projetos sensíveis ao custo.

9.Construção Robusta – Suporta vibração (50m/s²) e ciclos de temperatura (-55°C a +200°C) sem degradação do desempenho.

10. Validação de qualidade abrangente – 100% de testes de soldabilidade, rigidez dielétrica e resistência de acordo com os padrões IEC 60115.

Aplicações de produtos

Desenho e dimensões

Pacote e envio

A RST Electric garante a entrega segura de cada resistor radial de cimento:

Atribuímos grande importância à segurança do transporte de cada resistor cerâmico. Antes da entrega, forneceremos soluções de embalagens customizadas de acordo com o tamanho do pedido para garantir a integridade dos produtos ao longo do processo.

Para pedidos regulares, é adotado um processo de embalagem independente: cada resistor é primeiro totalmente coberto com filme isolante elétrico estático e depois colocado em uma caixa independente para fornecer proteção adequada ao corpo cerâmico e à estrutura de suporte. Para compras em grande escala, o papelão ondulado é usado para embalagens de caixa inteira, com divisórias de espuma no interior para evitar efetivamente a dobra dos pinos e a deformação do suporte, garantindo a precisão da instalação.

Para peças importantes, como pinos e suportes, preencheremos adicionalmente almofadas de espuma para reforço, para garantir que permaneçam retas durante o transporte e não afetem a instalação subsequente. Cada remessa de mercadorias é acompanhada de lista de embalagem e certificado de inspeção, facilitando a rápida aceitação e arquivamento pelos clientes.

O método de entrega é flexível e pode ser adaptado à escala de compra: pequenos lotes podem escolher serviços de entrega expressa internacional como DHL/FedEx/UPS; lotes de tamanho médio são adequados para transporte aéreo; pedidos em grande escala são transportados por via marítima, equilibrando custo e pontualidade.

Antes de embalar todos os resistores cerâmicos, são realizados testes 100% elétricos e inspeção de aparência para garantir que os indicadores principais, como valores de resistência, sejam atendidos com precisão e que a aparência do produto seja estritamente controlada para cumprir os padrões personalizados, garantindo que os produtos entregues atendam totalmente aos requisitos de uso e conformidade.
