Resistor cerâmico horizontal

Projeto Básico

O resistor cerâmico horizontal da RST Electric representa uma família de componentes clássica e altamente versátil que equilibra manuseio de energia, confiabilidade e economia. Envolvido em uma caixa retangular de cerâmica com condutores axiais, este resistor de potência de cerâmica foi projetado para montagem através de furos em placas de circuito impresso ou montagem em chassi usando suportes. O material do invólucro – uma cerâmica retardante de chama de alta temperatura – fornece excelente condutividade térmica, isolamento elétrico e proteção mecânica, permitindo que o resistor opere continuamente em temperaturas de superfície de até +200°C sem degradação.

Tecnologias de elementos internos e recursos estruturais

Internamente, a série SQP oferece duas tecnologias de elementos distintos: construção de fio enrolado para aplicações que exigem alta capacidade de pulso e baixos valores de resistência (até 0,1Ω) e construção de filme metálico para aplicações que exigem menor ruído e valores de resistência mais altos (até 100kΩ). Ambas as versões são encapsuladas com enchimento de sílica inorgânica, garantindo eficiência na transferência de calor e resistência à umidade e vibração. A configuração horizontal (axial) do cabo simplifica o layout da PCB e a inserção automática, enquanto o formato retangular plano fornece montagem estável e marcação clara para fácil identificação.

Validação de qualidade e experiência em fabricação

Cada unidade passa por rigorosa validação de qualidade. O teste de soldabilidade garante >90% de cobertura abaixo de 260±5°C por 2 segundos. A resistência dielétrica é verificada em 500 VCA por 5 segundos sem quebra. O coeficiente de temperatura é mantido dentro de ≤ ±300 ppm/°C. O ciclo de temperatura de -55°C a +200°C (3 ciclos) confirma a integridade mecânica, enquanto o teste de resistência na tensão nominal por 1.000 horas garante estabilidade a longo prazo. O teste de sobrecarga com potência nominal de 5× ou 10× (dependendo do tipo de elemento) verifica a capacidade de pulso. Como fabricante confiável de resistores cerâmicos horizontais na China, a RST Electric combina mais de 10 anos de experiência em engenharia de resistores com fabricação de precisão para fornecer componentes que atendam aos exigentes requisitos da eletrônica moderna.

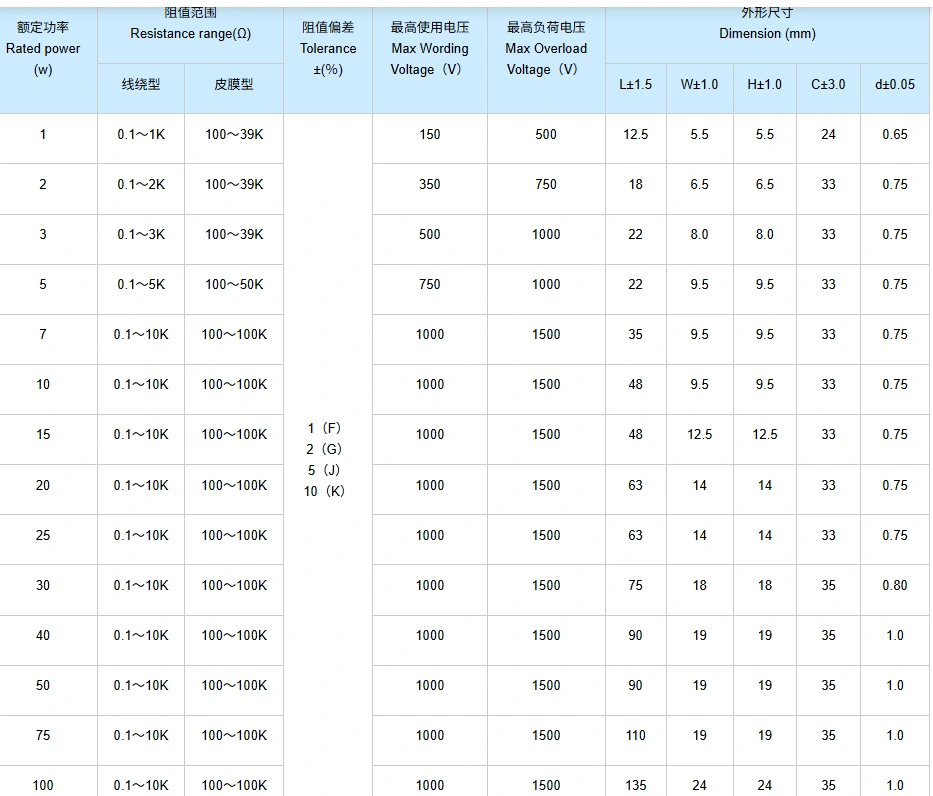

Especificação Técnica

Recursos do produto

1. Ampla faixa de potência - De 1 W a 100 W em uma única série, cobrindo diversas aplicações, desde pequenos circuitos de sinal até cargas de alta potência.

2.Tecnologia de Elemento Duplo – Opção de fio enrolado para baixa resistência e alta capacidade de pulso; opção de filme metálico para baixo ruído e alta resistência.

3. Carcaça de cerâmica retardante de chama - encapsulada em enchimento de sílica inorgânica dentro de uma caixa de cerâmica, proporcionando excelente dissipação de calor, isolamento elétrico e proteção mecânica.

4. Operação em alta temperatura - Operação contínua até +200 ° C de temperatura de superfície com redução linear para uso seguro.

5. Tolerâncias de precisão - disponíveis de ± 1% a ± 10% para atender aos requisitos de circuitos rígidos ou projetos sensíveis ao custo.

6. Resistência terminal robusta - o teste de tração 10N garante uma montagem confiável através do orifício e integridade da junta de solda.

7. Validação rigorosa de qualidade - testes 100% de soldabilidade, rigidez dielétrica e resistência garantem confiabilidade em campo.

8. Baixo TCR – ≤ ±300 ppm/°C garante valores de resistência estáveis ​​em toda a faixa de temperatura operacional.

9. Excelente resistência à umidade - O teste de calor úmido a 40 ° C / 95% UR por 96 horas confirma o desempenho em ambientes úmidos.

10. Fator de forma padronizado – Dimensões consistentes em todas as classificações de potência simplificam o layout da PCB e a configuração automática do equipamento de inserção.

Aplicações de produtos

Desenho e dimensões

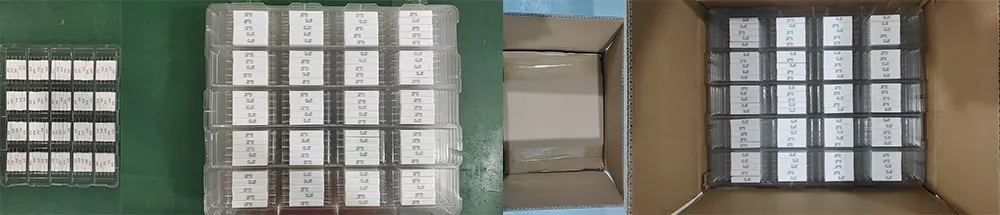

Pacote e envio

A RST Electric garante a entrega segura de cada resistor cerâmico horizontal:

● Embalagem a granel: Os resistores são embalados em sacos plásticos antiestáticos e depois colocados em caixas de papelão corrugado com enchimento de espuma para evitar entortamento do chumbo e danos à cerâmica.

● Proteção dos cabos: Os cabos são mantidos retos e protegidos com tampas ou tiras de espuma.

● Documentação: Listas de embalagem e certificados de inspeção incluídos em cada remessa.

● Opções de frete: Correio expresso (DHL/FedEx/UPS) para pequenas quantidades, frete aéreo para volumes médios, frete marítimo para pedidos em grandes quantidades.

Todas as unidades passam por testes 100% elétricos e inspeção visual antes da embalagem para garantir que atendam aos valores de resistência e padrões cosméticos especificados.
