Resistor de fio enrolado de cerâmica vertical

Vantagem de projeto

O resistor de fio enrolado de cerâmica vertical da RST Electric aborda um desafio comum no design de eletrônicos modernos: fornecer alta dissipação de energia em espaços restritos de placa. Ao contrário dos resistores de fio axial horizontais que consomem uma área linear significativa da placa, este resistor radial é montado verticalmente, com fios saindo de uma extremidade do corpo cerâmico retangular, permitindo que ele fique em pé. Essa orientação reduz a área ocupada pela PCB em 50-70% em comparação com componentes de condutores axiais equivalentes, tornando-a ideal para fontes de alimentação densamente compactadas, acionamentos de motor e produtos eletrônicos de consumo.

Construção, gerenciamento térmico e configurações

A construção deste resistor encapsulado em cerâmica prioriza o gerenciamento térmico e a robustez mecânica. O elemento resistivo - disponível em construção de fio enrolado para alta capacidade de pulso (até 0,1Ω) ou filme metálico para baixo ruído e alta resistência (até 100kΩ) - é encapsulado em um enchimento de sílica inorgânica e alojado em uma caixa de cerâmica retardante de chama. A orientação vertical promove naturalmente o resfriamento convectivo, enquanto os condutores radiais proporcionam uma montagem segura através do furo com excelente resistência da junta de solda. A série SQM inclui pacotes verticais padrão, bem como duas configurações especiais: WS (corpo largo fino) e WB (espaçamento estendido entre cabos de corpo largo), oferecendo flexibilidade de design para diferentes padrões de furos de montagem e requisitos de liberação de tensão.

Validação de qualidade e experiência em fabricação

Cada unidade passa por uma validação abrangente. O teste de soldabilidade garante >90% de cobertura a 260±5°C por 2 segundos. A resistência dielétrica é verificada em 500 VCA por 5 segundos sem quebra. O coeficiente de temperatura é mantido a ≤ ±250 ppm/°C (melhor que os equivalentes horizontais padrão). O ciclo de temperatura de -55°C a +200°C confirma a integridade estrutural, enquanto os testes de resistência na tensão nominal por 1.000 horas validam a confiabilidade a longo prazo. O teste de sobrecarga com potência nominal de 10× (fio enrolado) ou potência nominal de 5× (película metálica) confirma a capacidade de pulso. Como fabricante confiável de resistores cerâmicos verticais na China, a RST Electric combina mais de 10 anos de experiência em resistores de potência com fabricação de precisão para fornecer componentes que otimizam o espaço da placa sem comprometer o desempenho.

Especificação Técnica

Características do produto do resistor de fio enrolado de cerâmica vertical

1. Orientação vertical que economiza espaço - O design do condutor radial permite a montagem vertical, reduzindo a área ocupada pelo PCB em 50-70% em comparação com alternativas de condutor axial.

2.Tecnologia de Elemento Duplo – Opção de fio enrolado para baixa resistência (0,1Ω) e alta capacidade de pulso; opção de filme metálico para baixo ruído e alta resistência (100kΩ).

3. Coeficiente de temperatura aprimorado - ≤ ± 250 ppm / ° C fornece melhor estabilidade em toda a faixa de temperatura operacional em comparação com resistores de cerâmica padrão.

4. Carcaça de cerâmica retardante de chama – Encapsulada em enchimento de sílica inorgânica dentro de uma caixa de cerâmica para excelente dissipação de calor, isolamento elétrico e proteção mecânica.

5. Vários estilos de carroceria - configurações verticais padrão (SQM), corpo largo fino (WS) e espaçamento estendido de corpo largo (WB) para flexibilidade de design.

6. Operação em alta temperatura - Operação contínua até +200 ° C de temperatura de superfície com redução linear para uso seguro.

7. Tolerâncias de precisão - disponíveis de ± 1% a ± 10% para atender aos requisitos de circuitos rígidos ou projetos sensíveis ao custo.

8. Resistência robusta do chumbo - o teste de tração 10N garante montagem confiável no furo passante e resistência à vibração.

9. Espaçamento de chumbo padronizado - Passo consistente (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) acomoda layouts de PCB comuns e equipamentos de inserção automática.

Aplicações de produtos

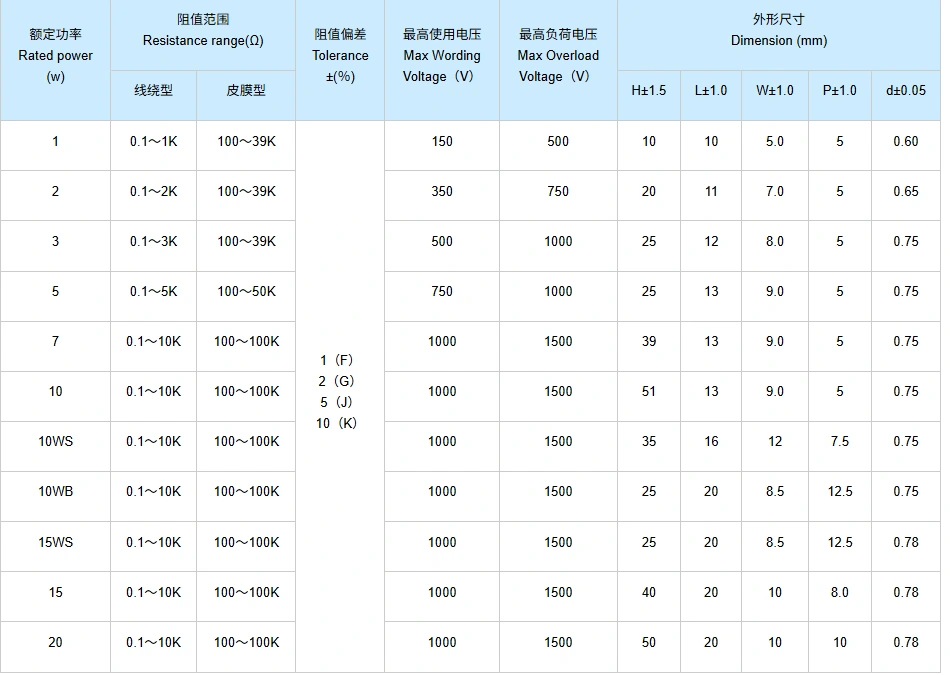

Desenho e dimensões

Pacote e envio

A RST Electric garante a entrega segura de cada resistor de fio enrolado de cerâmica vertical:

● Embalagem a granel: Os resistores são embalados em sacos plásticos antiestáticos com enchimento de espuma e depois colocados em caixas de papelão corrugado para evitar entortamento do chumbo e danos à cerâmica.

● Proteção do cabo: Os cabos radiais são mantidos retos e protegidos com tampas de espuma.

● Documentação: Listas de embalagem e certificados de inspeção incluídos em cada remessa.

● Opções de frete: Correio expresso (DHL/FedEx/UPS) para pequenas quantidades, frete aéreo para volumes médios, frete marítimo para pedidos em grandes quantidades.

Todas as unidades passam por testes 100% elétricos e inspeção visual antes da embalagem para garantir que atendam aos valores de resistência e padrões cosméticos especificados.
