Resistor axial de fio enrolado de cimento

Design central e vantagem de aplicação

O resistor axial de fio enrolado de cimento da RST Electric oferece uma solução clássica e testada pelo tempo para aplicações que exigem manuseio robusto de energia em uma configuração de cabo axial padrão. Ao contrário dos resistores radiais ou de montagem em chassi, este resistor de potência passante apresenta cabos que se estendem de ambas as extremidades do corpo cerâmico retangular, permitindo que ele seja montado horizontalmente em PCBs ou usado com espaçadores para resfriamento elevado. Essa orientação axial tradicional simplifica o layout da PCB, facilita a inserção automatizada e permite fácil substituição em cenários de serviço de campo.

Construção estrutural e faixa de potência versátil

A construção deste resistor revestido de cerâmica enfatiza o desempenho térmico e a integridade mecânica. O elemento resistivo - disponível em construção de fio enrolado para alta capacidade de pulso e baixos valores de resistência (até 0,1Ω) ou filme metálico para baixo ruído e altos valores de resistência (até 100kΩ) - é enrolado com precisão ou depositado em um substrato cerâmico, depois encapsulado em um enchimento de sílica inorgânica e alojado em uma caixa de cerâmica retardante de chama. O perfil retangular proporciona um posicionamento estável, enquanto os terminais axiais oferecem forte retenção da junta de solda. A série SQZ abrange uma ampla faixa de potência – de 5 W para fontes de alimentação compactas a 100 W para drives industriais – tornando-a uma escolha versátil para diversas aplicações.

Garantia de qualidade abrangente e experiência em fabricação

Cada unidade passa por uma validação de qualidade abrangente. O teste de soldabilidade garante >90% de cobertura abaixo de 260±5°C por 2 segundos. A resistência dielétrica é verificada em 500 VCA por 5 segundos sem quebra. O coeficiente de temperatura é mantido em ≤ ±250 ppm/°C. O ciclo de temperatura de -55°C a +200°C confirma a integridade estrutural, enquanto os testes de resistência na tensão nominal por 1.000 horas validam a confiabilidade a longo prazo. O teste de sobrecarga com potência nominal de 10× (fio enrolado) ou potência nominal de 5× (película metálica) confirma a capacidade de pulso. Como fabricante confiável de resistor de fio enrolado de cimento axial na China, a RST Electric combina mais de 10 anos de experiência em engenharia de resistores de potência com fabricação de precisão para fornecer componentes que oferecem desempenho confiável em ambientes de produção de alto volume e manutenção em campo.

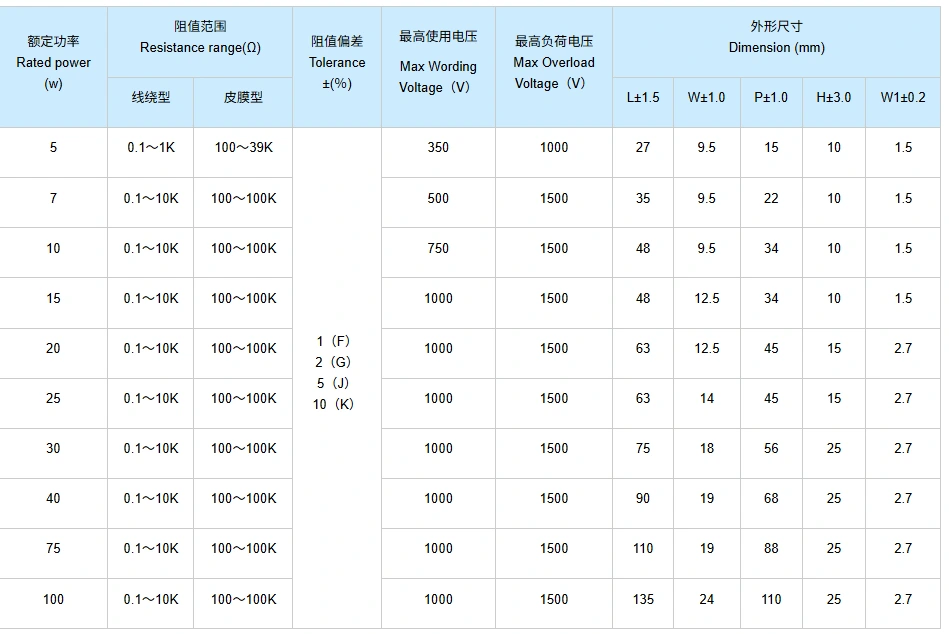

Especificação Técnica

Vantagens do produto

1.Configuração de cabo axial padrão - Os cabos saem de ambas as extremidades do corpo retangular, permitindo montagem em PCB através de orifício, montagem isolada ou instalação baseada em soquete.

2. Ampla faixa de potência - De 5W a 100W em uma única série, cobrindo diversas aplicações, desde fontes de alimentação compactas até drives industriais.

3.Tecnologia de Elemento Duplo – Opção de fio enrolado para alta capacidade de pulso (sobrecarga de 10×) e baixa resistência (0,1Ω); opção de filme metálico para baixo ruído e alta resistência (100kΩ).

4. Carcaça de cerâmica retardante de chama – Encapsulada em enchimento de sílica inorgânica dentro de uma caixa de cerâmica para excelente dissipação de calor, isolamento elétrico e proteção mecânica.

5. Operação em alta temperatura - Operação contínua até +200 ° C de temperatura de superfície com redução linear para uso seguro.

6. Coeficiente de baixa temperatura – ≤ ±250 ppm/°C garante valores de resistência estáveis ​​em toda a faixa de temperatura operacional.

7. Tolerâncias de precisão - disponíveis de ± 1% a ± 10% para atender aos requisitos de circuitos rígidos ou projetos sensíveis ao custo.

8. Resistência robusta do chumbo - o teste de tração 10N garante uma montagem confiável através do orifício e integridade da junta de solda.

9. Validação de qualidade abrangente – testes de 100% de soldabilidade, rigidez dielétrica e resistência de acordo com os padrões IEC 60115.

10. Pacote padronizado – Dimensões consistentes em todas as classificações de potência simplificam o layout da PCB e o gerenciamento de estoque.

Aplicações de produtos

Desenho e dimensões

Pacote e envio

A RST Electric garante a entrega segura de cada resistor de fio enrolado de cimento axial:

● Embalagem a granel: Os resistores são embalados em sacos plásticos antiestáticos com enchimento de espuma e depois colocados em caixas de papelão corrugado para evitar entortamento do chumbo e danos à cerâmica.

● Proteção do cabo: Os cabos axiais são mantidos retos com tampas nas extremidades ou tiras de espuma.

● Documentação: Listas de embalagem e certificados de inspeção incluídos em cada remessa.

● Opções de frete: Correio expresso (DHL/FedEx/UPS) para pequenas quantidades, frete aéreo para volumes médios, frete marítimo para pedidos em grandes quantidades.

Todas as unidades passam por testes 100% elétricos e inspeção visual antes da embalagem para garantir que atendam aos valores de resistência e padrões cosméticos especificados.

Em relação à RST Elétrica

Como fabricante profissional com mais de dez anos de experiência na área de resistores, a RST Electric se concentra na pesquisa e produção de resistores de fio enrolado de cimento axial. Com sua acumulação tecnológica madura, tornou-se um fornecedor confiável na indústria. Temos capacidades completas de produção independente, completando todo o processo, desde o enrolamento do fio, deposição de filme metálico até embalagem e teste de forma independente. Controlamos rigorosamente cada etapa para garantir uma qualidade de produto estável e uniforme.

Temos uma base de produção com certificação ISO 9001, equipada com uma linha de produção dedicada de resistores cerâmicos de chumbo axial. Cada resistor passa por testes elétricos abrangentes, cobrindo indicadores básicos como valor de resistência, propriedades dielétricas e isolamento. Ao mesmo tempo, testes relevantes, como ciclos de temperatura e durabilidade, são realizados em estrita conformidade com a norma IEC 60115 para garantir a confiabilidade do produto.

Adotamos o modelo de fornecimento direto de fábrica, sem qualquer marcação de nível médio. O preço é transparente e razoável, permitindo aos clientes obter produtos de alta qualidade a um custo favorável. Aproveitando nossa ampla experiência no setor, podemos oferecer serviços de personalização flexíveis, cobrindo vários parâmetros como potência, valor de resistência, tolerância, TCR, etc. Além disso, podemos fornecer opções de personalização personalizadas, como enrolamento de bobina sem indutores e formação de fio condutor, de acordo com as necessidades do cliente.

Nossos produtos são vendidos mundialmente em mais de 40 países, atendendo diversas áreas, como fornecimento de energia, acionamento de motores e eletrônicos de consumo. Também oferecemos garantia de 12 meses, diagnóstico remoto de falhas, fornecimento de peças de reposição e suporte técnico profissional. Nossa equipe de especialistas pode fornecer orientação de integração de produtos para atender plenamente às diversas necessidades de diferentes clientes. Com profissionalismo e confiabilidade, conquistamos o reconhecimento de clientes em todo o mundo.
