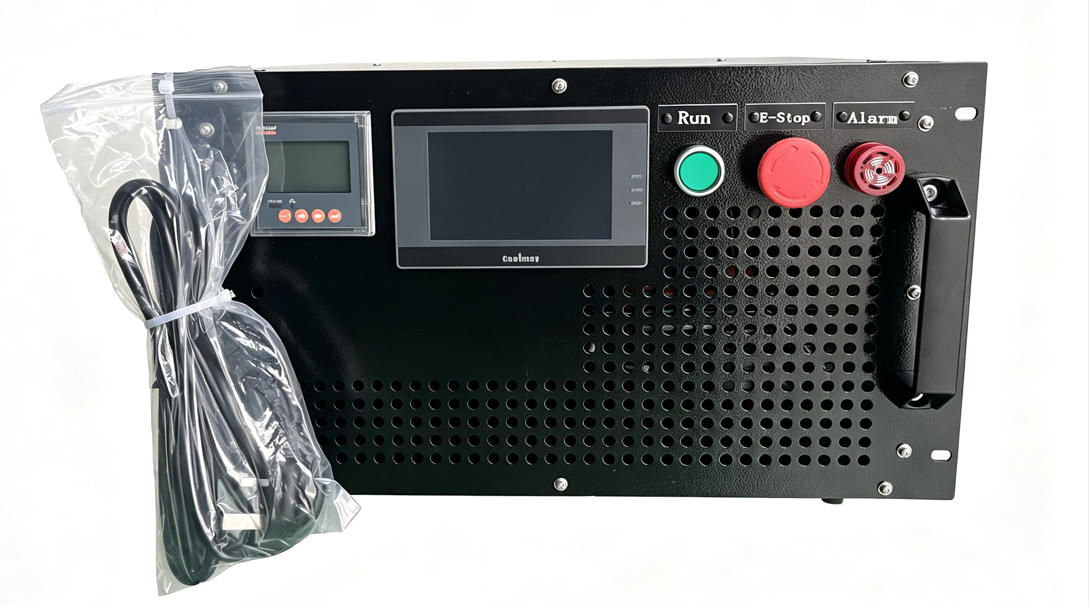

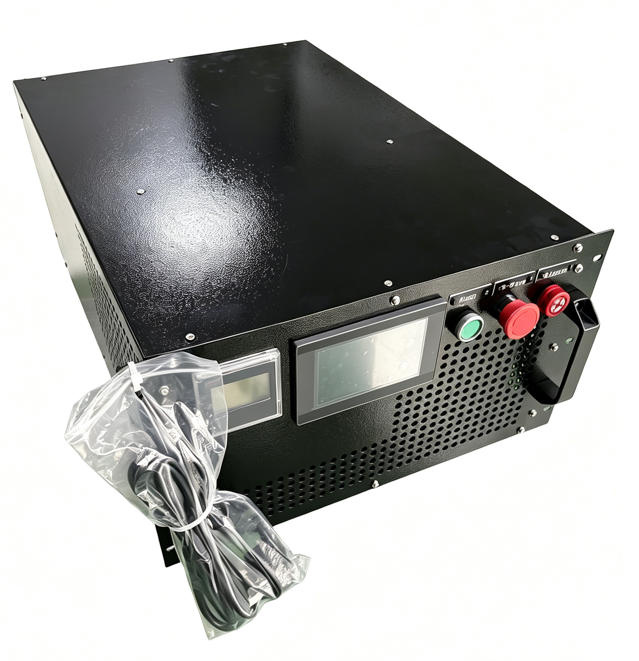

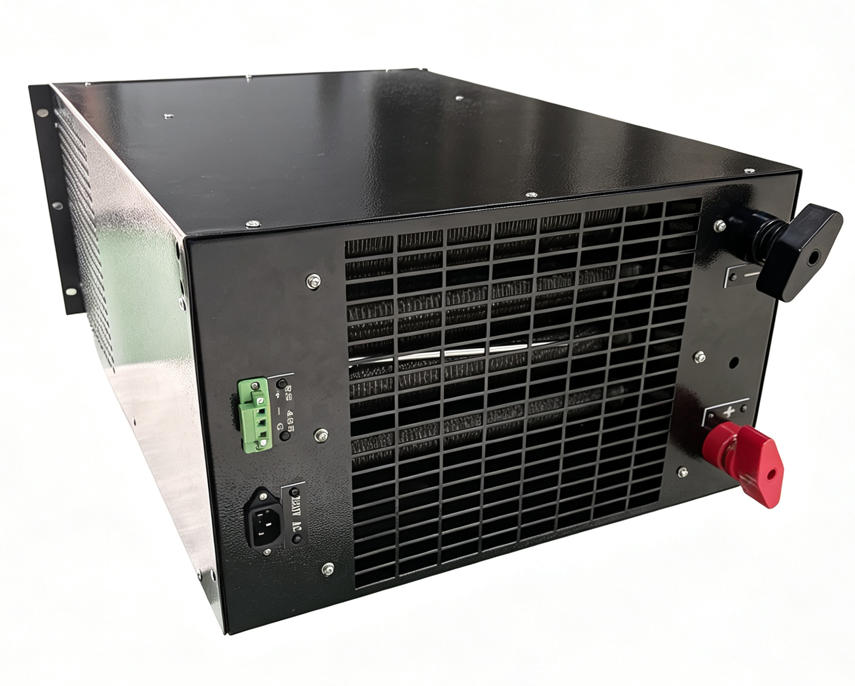

Banco de carga portátil montado em rack DC 6U

Nosso banco de carga portátil DC montado em rack 6U (modelo: RST-DC60V-400A-R) é um equipamento de teste de carga simulada resistiva de alto desempenho construído em um chassi de rack 6U de 19 polegadas padrão do setor. O design de dupla finalidade suporta instalação fixa em gabinete e testes móveis no local.

Esta unidade de carga DC resistiva fornece precisão, simulação de carga CC estável, descarga de longa hora, verificação de capacidade e testes de aceitação de fábrica para baterias de íons de lítio, sistemas de armazenamento de energia, UPS, retificadores, energia de telecomunicações e outras fontes de energia DC. É amplamente confiável para inspeção de P&D em laboratório, comissionamento no local, manutenção preventiva de rotina testes de carga e validação de desempenho de energia de terceiros.

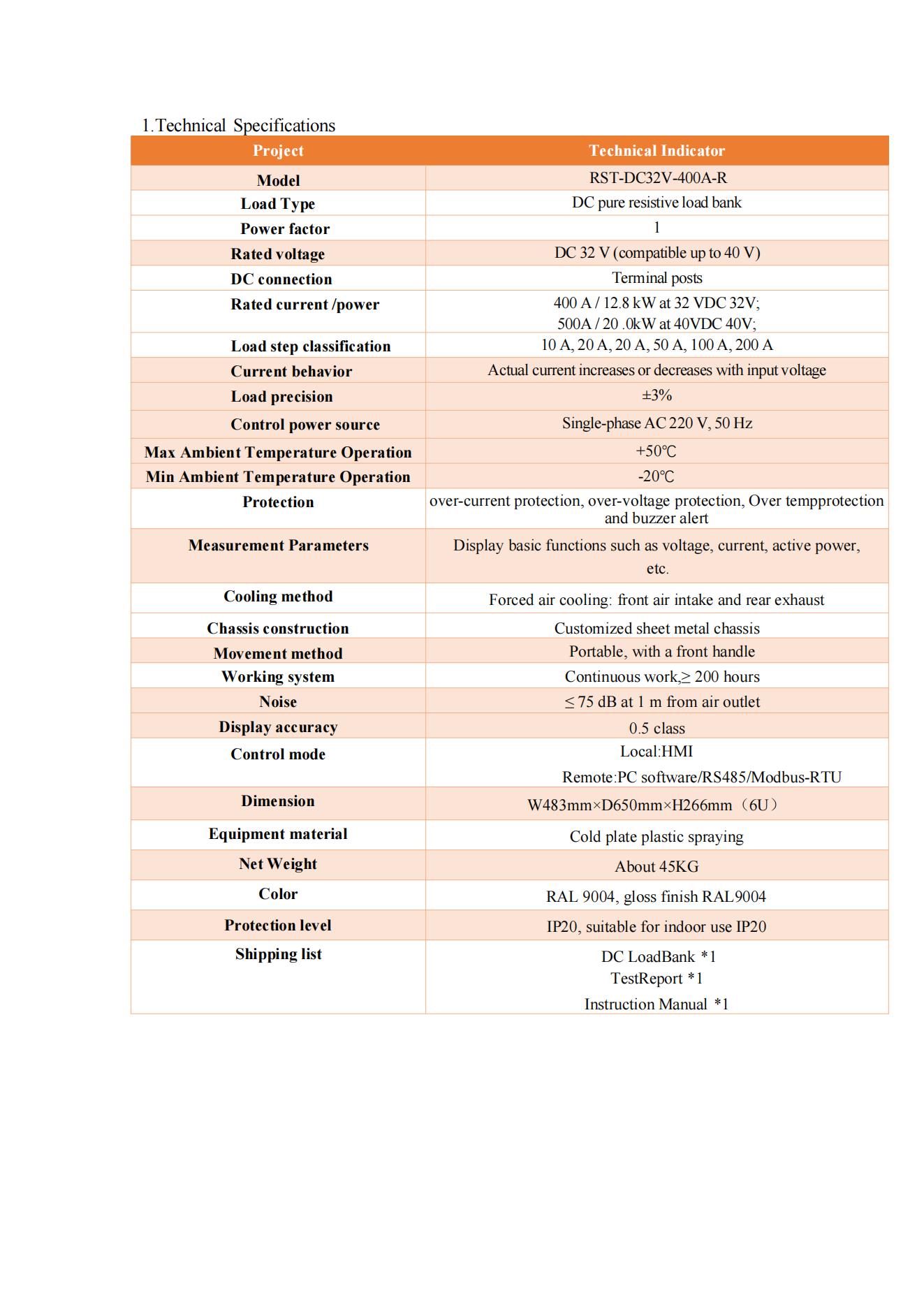

Parâmetros Técnicos

Principais vantagens do produto

O banco de carga 6U DC combina tamanho compacto, portabilidade, controle de carga flexível e desempenho confiável.

1.  Pegada compacta de montagem em rack 6U, economiza ao máximo o espaço de instalação do gabinete

2.  Função de uso duplo: instalação permanente em rack e testes de campo portáteis com alças de elevação

3. Resistores de liga de alta qualidade, valor de resistência estável, resultados de teste altamente repetíveis e precisos

4.  Proteções multisegurança de gama completa, suporta testes de descarga autônomos de longa duração

5. Sistema de resfriamento de baixo ruído e alta eficiência, rápida dissipação de calor, vida útil prolongada do resistor

6.  Módulo de gravação de dados integrado, dados de teste rastreáveis ​​para relatórios formais de aceitação

7.  Totalmente personalizável: tensão CC, potência nominal, etapas de carga, funções de comunicação

8. Pós-venda completo: garantia de fábrica de 1 ano, suporte técnico vitalício gratuito

Amplos cenários de aplicação

• Teste de capacidade e descarga de bateria de armazenamento de energia comercial e industrial

• UPS tipo DC e comissionamento de fonte de alimentação de backup e inspeção de aceitação

• Distribuição de energia do gabinete do servidor do data center e verificação do sistema de resfriamento

• Retificador, inversor, envelhecimento da fonte de alimentação CC de alta tensão e teste de queima

• Manutenção de rotina e verificação de carga do sistema de energia CC da estação base de telecomunicações

• Novos testes de desempenho de P&D de equipamentos de energia para laboratórios de energia

• Verificação de carga simulada do sistema de energia de armazenamento solar fora da rede

Casos de aplicação do mundo real

Caso 1: armazenamento de energia industrial de 800 V

Teste de capacidade de descarga de bateria Nosso banco de carga CC portátil montado em rack de 6U foi implantado por um integrador de sistemas de nova energia para testes de descarga contínua de longa duração em conjuntos de baterias de íon de lítio de 800 VCC para projetos comerciais de armazenamento de energia. Como o projeto exigia dados precisos de capacidade real antes da entrega no local, a unidade compacta de montagem em rack de 6U foi instalada temporariamente dentro do gabinete de teste do cliente. Os engenheiros executaram ciclos de descarga de carga total em várias etapas, registraram curvas de tensão e corrente estáveis ​​e verificaram a capacidade utilizável real dos módulos de armazenamento de energia. Graças ao seu sistema de corte de segurança contra superaquecimento integrado, o teste foi realizado sem supervisão durante a noite

sem supervisão manual. Todos os dados de registro de teste foram exportados para gerar relatórios formais de aceitação do FAT, ajudando o integrador a descobrir antecipadamente células de bateria com baixo desempenho e evitar falhas dispendiosas de comissionamento no local.

Caso 2: Gabinete de data center Edge

Comissionamento de aceitação e dissipação térmica Um empreiteiro de engenharia para data centers de computação de ponta adquiriu nosso banco de carga CC portátil montado em rack CC de 6U para simular o consumo de energia do servidor em tempo real durante a inspeção pré-lançamento do local. Em vez de esperar a chegada dos servidores reais, os técnicos colocaram esse equipamento de teste de 6U diretamente no rack de servidor padrão de 19 polegadas. Ao aplicar níveis de carga CC ajustáveis, eles replicaram diferentes cenários de produção de calor de hardware de TI, validando totalmente a segurança da distribuição de energia do gabinete, o desempenho da PDU, a eficiência do fluxo de ar frio no corredor quente e a capacidade de resfriamento no nível do rack. O design portátil da alça de elevação também permitiu que a equipe movesse a unidade de carga entre vários racks de servidores para concluir rapidamente todo o trabalho de comissionamento. Esta solução de pré-teste eliminou riscos ocultos da fonte de alimentação

antes da implantação oficial do servidor, economizando custos significativos de atraso no projeto.
