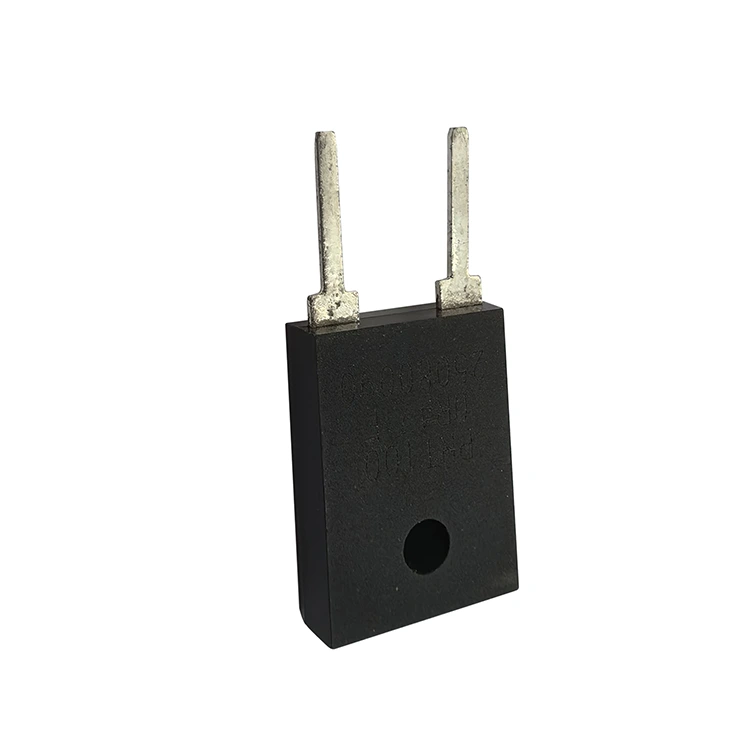

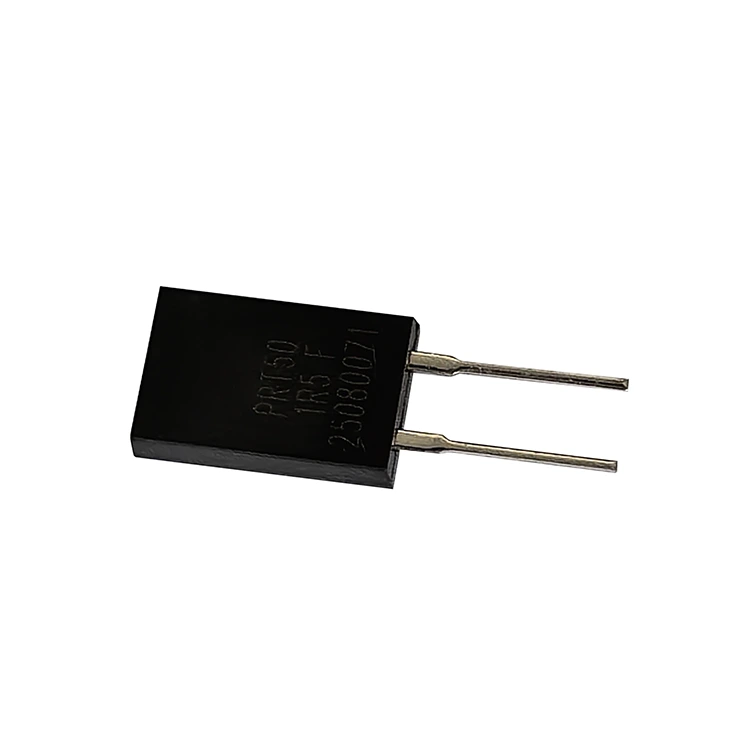

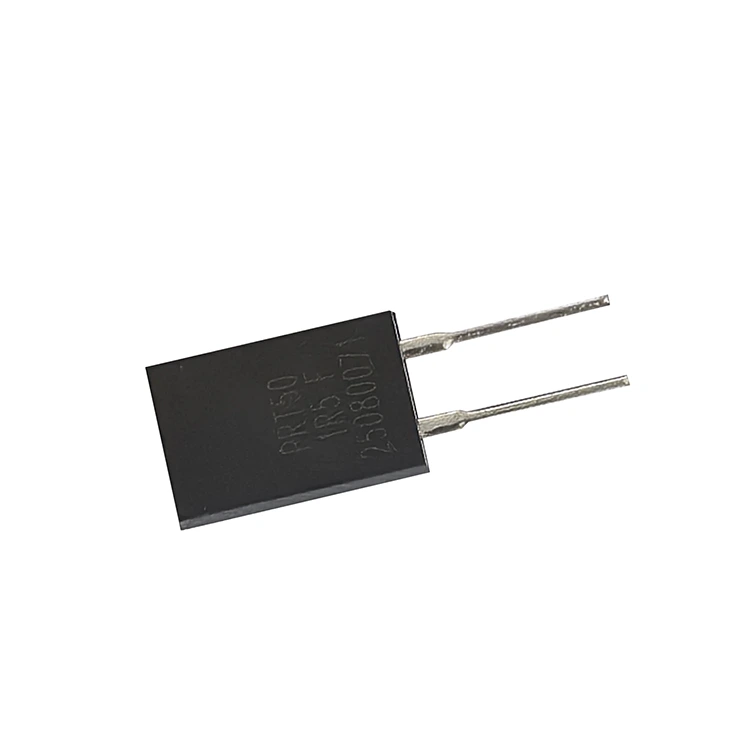

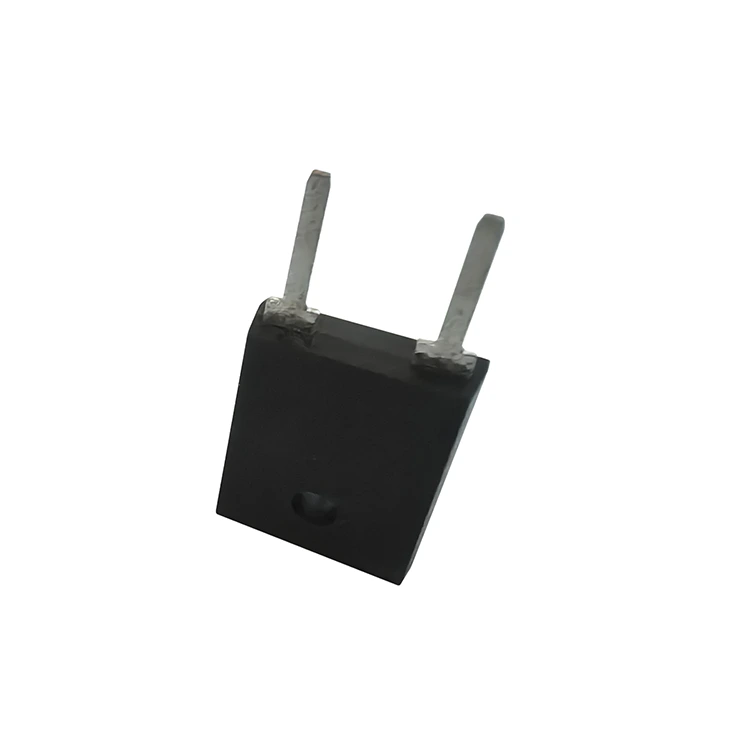

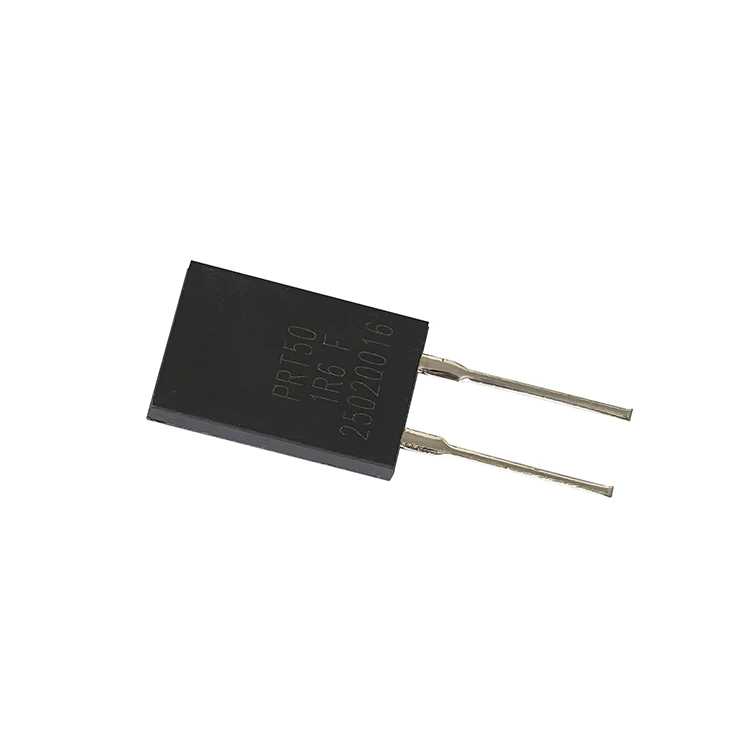

Resistor de potência de filme grosso TO247

O resistor de potência de filme espesso TO247 da RST Electric representa o próximo passo no empacotamento de resistores de potência, oferecendo manuseio de energia significativamente maior do que os dispositivos TO220 tradicionais, mantendo um formato familiar e fácil de montar. Projetado para aplicações onde 35W ou 50W são insuficientes, mas resistores maiores montados em chassi são impraticáveis, este resistor de montagem em dissipador de calor fornece 100W a 25°C de temperatura do gabinete (3,5W sem dissipador de calor) em um pacote TO247 compacto. A interface de montagem com parafuso único simplifica a integração mecânica, permitindo que os engenheiros conectem o dispositivo diretamente a um dissipador de calor ou chassi usando materiais de interface térmica para uma transferência de calor ideal.

Arquitetura Otimizada

A construção interna deste resistor de filme espesso de alta potência é otimizada tanto para desempenho elétrico quanto para eficiência térmica. Uma camada resistiva de alta estabilidade é depositada em um substrato de alumina, que é então ligado por fio à estrutura de chumbo e encapsulado em uma embalagem plástica moldada resistente. Esta construção proporciona propriedades de isolamento excepcionais, suportando 1800VAC e mantendo uma resistência de isolamento superior a 10GΩ. A natureza não indutiva da tecnologia de filme espesso garante indutância parasita mínima, tornando o PRT100 adequado para circuitos de comutação de alta frequência e aplicações de transientes rápidos.

Adaptação estrita de cena

A série PRT100 cobre uma ampla faixa de resistência de 0,2Ω a 1MΩ, com opções de TCR de ±50 ppm/°C (para valores de precisão >10Ω) a ±300 ppm/°C (para faixas de baixa resistência ôhmica ou alta). As tolerâncias padrão incluem ±1%, ±5% e ±10%, acomodando instrumentação de alta precisão e aplicações de energia de uso geral. Com uma faixa estendida de temperatura operacional de -65°C a +175°C, este resistor TO247 é adequado para ambientes severos onde a confiabilidade é fundamental. Como fabricante confiável de resistor de potência de filme espesso To247 na China, a RST Electric combina mais de 10 anos de experiência em engenharia de filme espesso com fabricação de precisão para fornecer componentes que fornecem desempenho confiável e estável nos circuitos eletrônicos de potência mais exigentes.

Especificação Técnica

Especificação padrão

Desempenho Elétrico

● Materiais do fio condutor: Cobre Estanhado

● Torque máximo: 0,9Nm

● A potência nominal a 25°C do PRT100 é de 3,5W sem placa dissipadora de calor.

● O limite de potência depende da temperatura da superfície da embalagem.

● O creme dissipador de calor deve ser aplicado corretamente

Quais são as vantagens do nosso resistor de potência de filme espesso To247 em comparação com os de nossos concorrentes?

1. Alta densidade de potência - 100 W a 25 ° C de temperatura da caixa, permitindo designs compactos de alta potência sem a necessidade de resistores volumosos de montagem em chassi.

2. Pacote padrão da indústria TO247 – O tamanho familiar com montagem de parafuso único simplifica a integração mecânica e o gerenciamento térmico.

3. Faixa de temperatura estendida - Opera de -65°C a +175°C, adequada para ambientes industriais, automotivos e aeroespaciais agressivos.

4.Capacidade de alta tensão - tensão máxima de trabalho de 700V e rigidez dielétrica de 1800VAC garantem operação segura em circuitos de alta tensão.

5. Ampla faixa de resistência - De 0,2Ω a 1MΩ em uma única série, cobrindo aplicações desde detecção de alta corrente até divisão de tensão de alta impedância.

6. Construção não indutiva – A tecnologia de filme espesso minimiza a indutância parasita, tornando-a ideal para comutação de alta frequência e aplicações de amortecimento.

7.Tolerâncias de precisão – Disponíveis em ±1%, ±5% e ±10% para atender aos requisitos de alta precisão e de uso geral.

8. Opções de TCR baixo – Tão baixo quanto ±50 ppm/°C para valores de precisão >10Ω, garantindo desempenho estável em variações de temperatura.

9.Excelente Isolamento – Suporta 1800VAC com resistência de isolamento >10GΩ, garantindo segurança em circuitos de alta tensão.

10. Construção robusta – A caixa de plástico moldado protege o elemento resistivo contra tensões mecânicas, umidade e contaminantes.

Aplicações de produtos

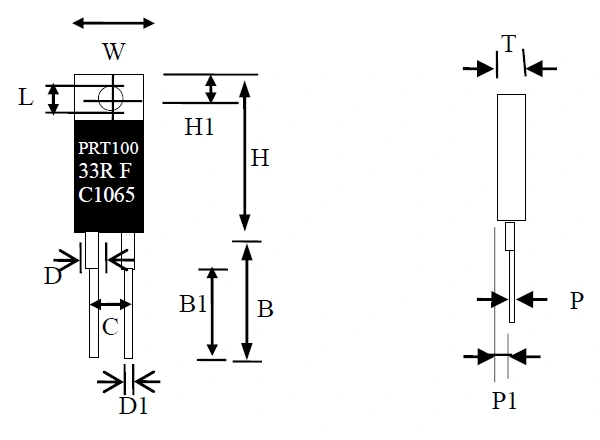

Desenho e Dimensões:

Modo de transporte

Para garantir que nossos resistores não sejam danificados durante todo o processo de transporte, desenvolvemos um plano detalhado de embalagem e transporte, levando em consideração a proteção e a adaptabilidade, para salvaguardar a qualidade do produto de forma abrangente.

Ao enviar a granel, todos os resistores de potência de filme espesso To247 são embalados usando tubos antiestáticos ou bandejas especiais, ajustando-se precisamente às dimensões da embalagem. Isso não apenas evita efetivamente que os pinos dobrem ou se deformem, mas também protege as almofadas de montagem contra choques ou desgastes, evitando qualquer impacto na instalação subsequente e no desempenho elétrico.

Para proteção dos pinos, utilizamos tampas de espuma ou almofadas plásticas moldadas para fixação, garantindo que os pinos permaneçam sempre retos. Não há necessidade de correção posterior por parte do comprador, o que melhora a eficiência da montagem.

Serviço de embalagem

Além disso, oferecemos serviços personalizados de embalagem de fita em rolo sob demanda, que são adequados para linhas de montagem automatizadas e ajudam os compradores a aumentar a eficiência da produção. Cada lote de mercadorias vem com uma lista de embalagem detalhada e um certificado de inspeção anexado, facilitando a verificação e aceitação dos compradores e garantindo que cada resistor de potência de filme espesso To247 atenda aos requisitos de especificação. Os métodos de envio são flexíveis e podem se adaptar às diferentes quantidades de compra. Pedidos de pequenos lotes são enviados por meio de serviços de correio internacional como DHL, FedEx e UPS, com entrega rápida; pedidos de lotes médios são transportados por via aérea, equilibrando prazo e custo de entrega; pedidos de grandes lotes são enviados por via marítima, reduzindo significativamente os custos de transporte. Vale ressaltar que todos os resistores passam por testes 100% elétricos antes da embalagem, com foco especial na verificação do valor da resistência, tolerância e amostragem de verificação TCR para garantir que os produtos entregues atendam aos padrões.

Cinco razões para escolher a RST Electric

Bem experiente

Com dez anos de profundo desenvolvimento e acumulação, a RST Electric tornou-se um parceiro preferencial para compradores globais. Sua principal força concentra-se nas capacidades exclusivas para cenários de alta potência, o que a distingue dos fabricantes comuns e atende plenamente aos rigorosos requisitos de compra. Como fabricante legalmente certificado na China, nos dedicamos à pesquisa e produção de resistores de potência de filme espesso To247 há mais de 10 anos. Somos um fabricante profissional na área de tecnologia de filme espesso, alcançando autocontrole de todo o processo, desde a deposição de filme espesso, ajuste fino do laser, montagem de componentes até a inspeção do produto. Não há vínculos de terceirização, garantindo a consistência da qualidade do produto desde o início e eliminando desvios de desempenho causados ​​por descuidos no controle de processos.

Fornecimento direto da fábrica

O modelo de fornecimento direto da fábrica é uma de nossas principais competências. Todos os resistores são enviados diretamente da fábrica sem qualquer marcação de intermediário. Os preços são transparentes e rastreáveis, permitindo aos compradores adquirir resistores de alta qualidade e alta potência a custos mais favoráveis. Ao mesmo tempo, temos uma base de produção com certificação ISO 9001 equipada com uma linha de produção exclusiva de resistores de potência de filme espesso To247. Cada produto passa por testes 100% elétricos. Podemos fornecer testes de amostragem de acordo com os padrões MIL-PRF-55342 e AEC-Q200 com base nos requisitos de compra. Nossa equipe profissional de engenharia tem ampla experiência em eletrônica de alta potência e gerenciamento térmico e pode fornecer suporte técnico direcionado para resolver vários problemas no processo de integração de produtos para compradores.

Cooperação Global

Temos uma vasta experiência em cooperação global e nos tornamos um fornecedor confiável para fabricantes globais de fontes de alimentação, empresas de eletrônicos automotivos e produtores de controles industriais. Nossos produtos são exportados para mais de 40 países, incluindo Alemanha, Estados Unidos e Japão. Conhecemos bem os padrões e requisitos de diferentes indústrias e regiões e podemos atender com precisão aos requisitos de uso de vários cenários de alta potência.

Personalização de suporte

Em termos de serviços customizados, podemos oferecer uma gama completa de customização, incluindo 100W e potência customizada, 0,2Ω a 1MΩ e valores de resistência especiais, tolerância de ±0,5% a ±10%, múltiplas opções de TCR, bem como serviços personalizados como formação de pinos e triagem especial, atendendo perfeitamente às necessidades exclusivas de diferentes compradores.

Serviço pós-venda

Oferecemos garantias abrangentes de entrega e pós-venda. Os produtos de tamanho padrão podem ser entregues em 10 a 15 dias, enquanto os produtos customizados têm prazo de entrega de 15 a 25 dias, podendo ser adaptados com flexibilidade aos planos de produção dos compradores. Junto com os produtos, fornecemos documentos completos, como relatórios de testes, certificações de materiais, declarações RoHS/REACH, etc., para atender aos requisitos de auditorias de conformidade. Todos os produtos têm garantia de 12 meses. Durante o período de garantia, oferecemos diagnóstico remoto de falhas, serviços de entrega de peças de reposição e equipes técnicas profissionais fornecem suporte total para integração do produto durante todo o processo, garantindo que os compradores não tenham preocupações durante todo o processo e alcançando verdadeiramente uma cooperação ganha-ganha.
