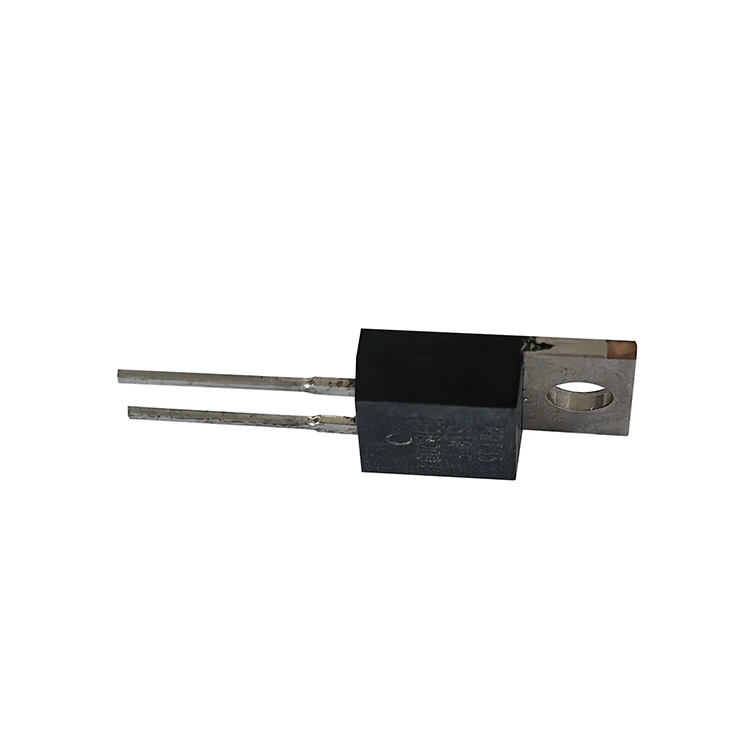

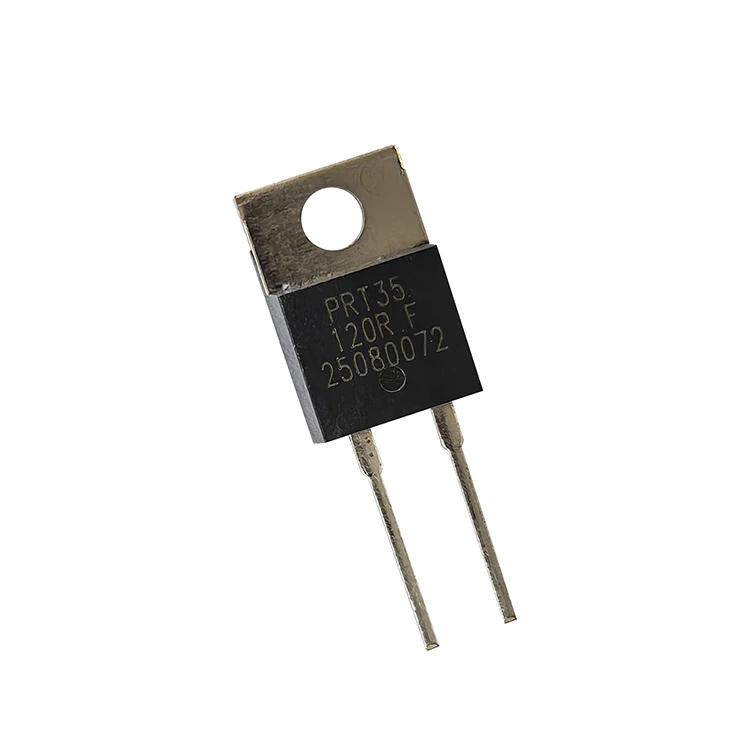

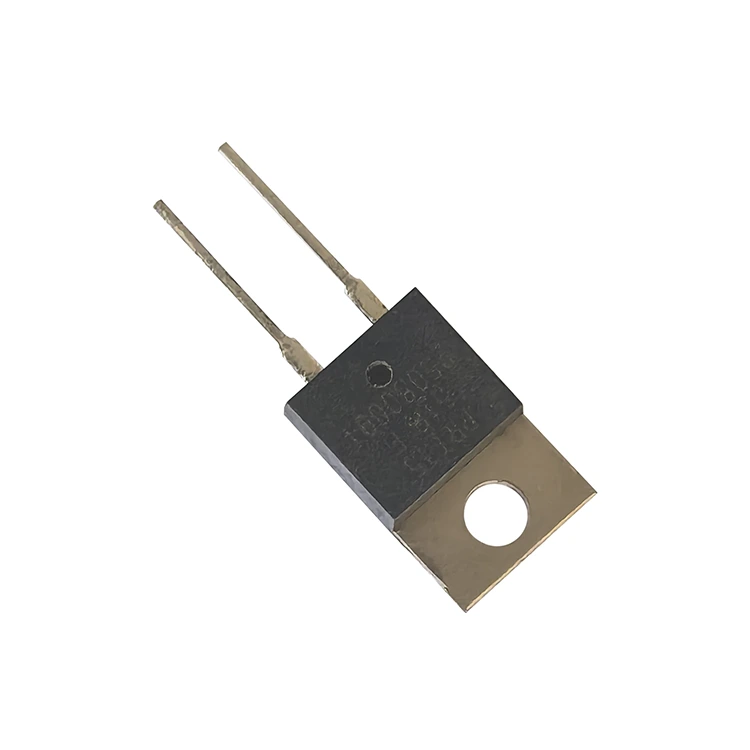

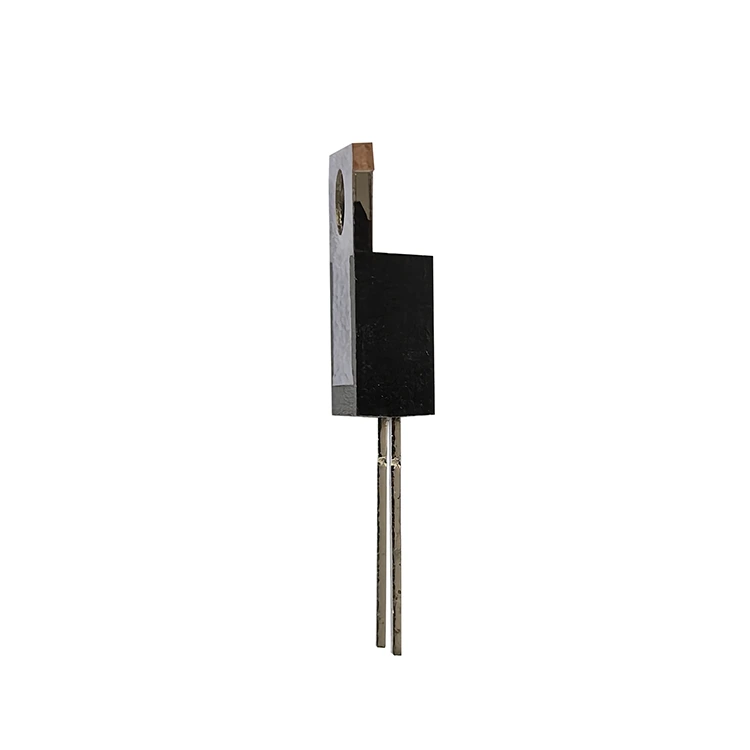

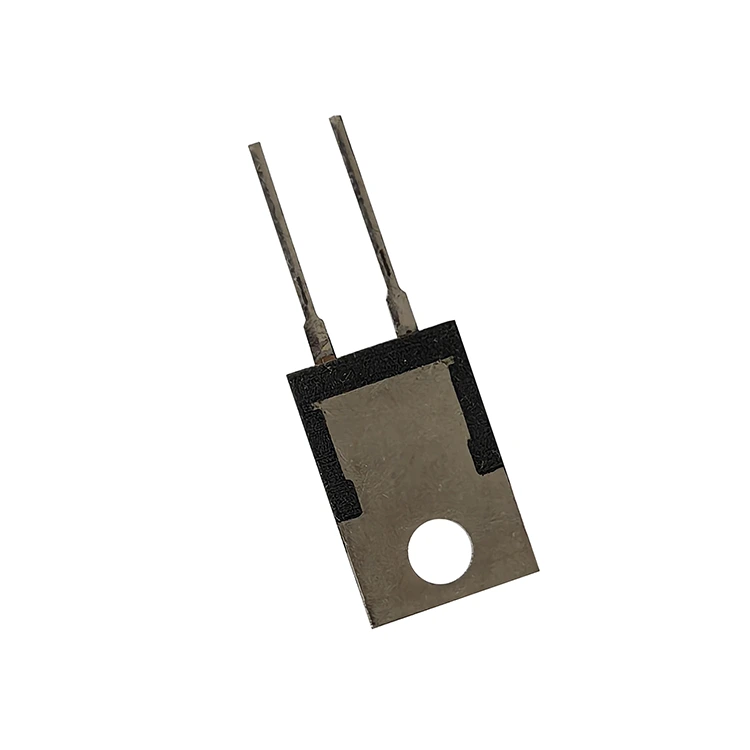

Resistor de potência de filme grosso TO220

O resistor de potência de filme espesso TO220 da RST Electric preenche a lacuna entre os resistores de potência passantes tradicionais e os dispositivos avançados de montagem em superfície, oferecendo o desempenho térmico de um componente montável em dissipador de calor em uma área familiar TO220. Este resistor de montagem em dissipador de calor foi projetado para aplicações onde o espaço da placa é escasso, mas os requisitos de dissipação de energia excedem o que os componentes SMD podem suportar. O pacote TO220 permite a instalação com parafuso único diretamente em um chassi ou dissipador de calor, utilizando materiais de interface térmica para transferir eficientemente o calor para longe do elemento resistivo.

Estrutura interna

A construção interna deste resistor de filme espesso de potência consiste em uma camada resistiva de alta estabilidade depositada em um substrato de alumina, que é então ligada por fio à estrutura de chumbo e encapsulada em um pacote plástico moldado. Esta construção proporciona excelentes propriedades de isolamento, suportando tensões de até 1800VAC e mantendo uma resistência de isolamento superior a 10GΩ. A natureza não indutiva da tecnologia de filme espesso garante indutância parasita mínima, tornando a série PRT adequada para circuitos de comutação de alta frequência onde resistores de fio enrolado introduziriam mudança de fase inaceitável.

Classificação de potência

A série PRT está disponível em duas potências:

● PRT35 – 35W a 25°C de temperatura do gabinete (2,5W sem dissipador de calor)

● PRT50 – 50W a 25°C de temperatura do gabinete (3W sem dissipador de calor)

Os valores de resistência variam de 0,1Ω a 1MΩ, com opções de TCR variando de ±50 ppm/°C (para valores de precisão acima de 10Ω) a ±300 ppm/°C (para faixas de baixa resistência ôhmica ou alta). As tolerâncias padrão incluem ±0,5%, ±1%, ±5% e ±10%, acomodando instrumentação de alta precisão e aplicações de energia de uso geral. Como fabricante confiável de resistor de potência de filme espesso To220 na China, a RST Electric combina mais de 10 anos de experiência em engenharia de filme espesso com fabricação de precisão para fornecer componentes que fornecem desempenho confiável e estável em circuitos eletrônicos de potência exigentes.

Especificação Técnica

TCR por faixa de resistência

Desempenho Elétrico

● Materiais do fio condutor: Cobre Estanhado

● Torque máximo: 0,9Nm

● O limite de potência depende da temperatura da superfície da embalagem.

● Medição de temperatura necessária para medir a parte central da placa do dissipador de calor.

● O creme dissipador de calor deve ser aplicado corretamente

Quais são as principais vantagens do resistor de potência de filme espesso To220?

1. Pacote padrão TO220 – A pegada padrão da indústria com montagem de parafuso único simplifica a integração mecânica e o gerenciamento térmico.

2. Alta densidade de potência – 35 W (PRT35) ou 50 W (PRT50) a 25 ° C de temperatura da caixa, permitindo designs de estágio de potência compactos.

3. Ampla faixa de resistência - De 0,1Ω a 1MΩ em uma única série, cobrindo aplicações desde detecção de corrente até divisão de tensão de alta impedância.

4. Excelente isolamento - Suporta rigidez dielétrica de 1800VAC com resistência de isolamento> 10GΩ, garantindo segurança em circuitos de alta tensão.

5. Construção não indutiva – A tecnologia de filme espesso minimiza a indutância parasita, ideal para aplicações de comutação de alta frequência.

6. Tolerâncias de precisão - disponíveis em ± 0,5%, ± 1%, ± 5% e ± 10% para atender aos requisitos de alta precisão e de uso geral.

7. Opções de TCR baixo – Tão baixo quanto ±50 ppm/°C para valores de precisão >10Ω, garantindo desempenho estável em variações de temperatura.

8.Fácil montagem – Montagem com parafuso único M3 com torque máximo de 0,9 Nm; os cabos são estanhados para conexões de solda confiáveis.

9. Aplicações versáteis - Adequado para comutação de fontes de alimentação, circuitos amortecedores, amplificadores de potência, regulação de tensão e carga de pulso.

10. Construção Robusta – A caixa de plástico moldado protege o elemento resistivo contra tensões mecânicas e contaminantes ambientais.

Aplicações de produtos

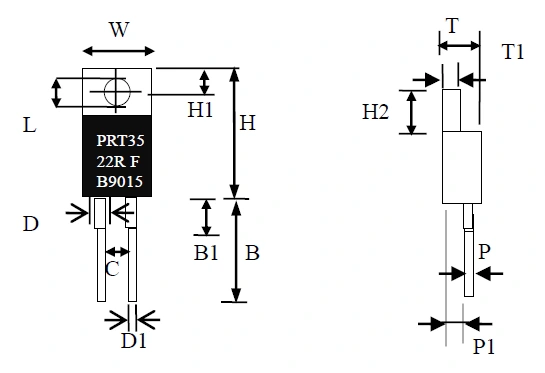

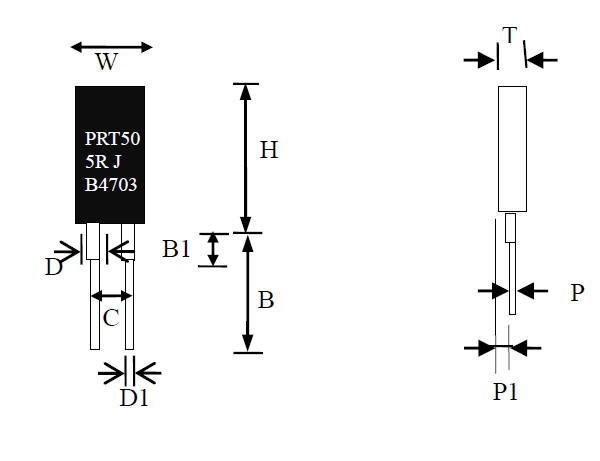

Desenho e dimensões

Instruções de embalagem e transporte

Nossa empresa controla rigorosamente todas as etapas do transporte para garantir que o resistor de potência de filme espesso To220 chegue com segurança.

Para transporte a granel, são utilizados tubos ou paletes antiestáticos para embalagem. Cada resistor é selado independentemente em um saco antiestático, acompanhado por amortecimento de espuma, que evita efetivamente a flexão dos pinos e danos aos componentes; espuma adicional é fixada na extremidade do pino para evitar choques durante o transporte. Também são prestados serviços de embalagens customizadas, permitindo ajustes nas especificações das embalagens de acordo com as necessidades de compra.

Antes de cada resistor sair da fábrica, ele passa por testes 100% elétricos. Somente aqueles que passam no teste são embalados. O envio inclui lista de embalagem, relatório de inspeção e outros materiais completos. O método de envio é flexível. Pedidos de pequenos lotes são transportados por serviços de correio internacional, como DHL ou FedEx, pedidos de lotes médios por frete aéreo e pedidos de lotes grandes por frete marítimo, equilibrando eficiência e custo. O armazenamento deve ser realizado em ambiente bem ventilado e seco, longe de substâncias corrosivas, para não afetar o desempenho do produto.

Vantagem de fornecimento direto da fábrica

Como fabricante especializado na pesquisa e produção de resistores de potência de filme espesso To220, temos mais de 10 anos de experiência no setor, alcançando autocontrole de todo o processo, desde a seleção da liga, deposição do filme espesso até a inspeção do produto, sem quaisquer etapas intermediárias. O modelo de fornecimento direto da fábrica elimina o prêmio cobrado pelos intermediários, permitindo aos compradores obter produtos de alta qualidade a preços mais favoráveis. Ao mesmo tempo, podemos fornecer produção personalizada de acordo com os requisitos, combinando com precisão os cenários reais de uso para valor de resistência, potência e especificações de pinos.

Possuímos um sistema de produção completo e obtivemos a certificação de qualidade ISO 9001. Cada produto passa por testes rigorosos e atende aos padrões de uso automotivo e industrial. Também temos uma equipe profissional de engenharia que pode fornecer suporte técnico e otimização de soluções, ajudando os compradores a concluir a integração do produto com eficiência.
