Resumo· Este artigo fornece um exame técnico detalhado doResistor de caixa de alumínio, explorando sua construção, princípios de gerenciamento térmico e papel crítico no controle de energia industrial. A discussão abrange tecnologias de fio enrolado e de filme espesso, classificações de potência, mecanismos de dissipação de calor e considerações de aplicação para ambientes exigentes que exigem resistores confiáveis de alta potência.
01. Construção e tecnologias essenciais

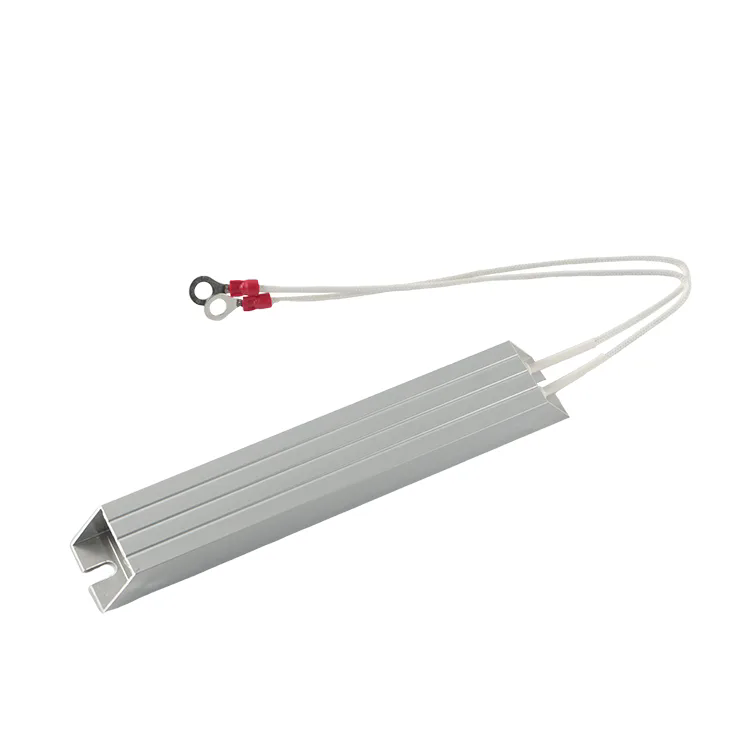

OResistor de caixa de alumínioé um resistor de potência projetado para aplicações que exigem construção robusta e dissipação de calor eficiente. O dispositivo consiste em um elemento resistivo – normalmente uma bobina enrolada ou uma trilha de resistência de filme espesso – encapsulado dentro de um núcleo cerâmico e alojado em um perfil de alumínio extrudado.
A caixa de alumínio desempenha múltiplas funções críticas. Ele fornece proteção mecânica para o elemento resistivo interno, atua como dissipador de calor para dissipar energia térmica e oferece uma superfície de montagem para fixação em chassis ou dissipadores de calor. A construção interna varia de acordo com o tipo: as versões enroladas usam fio de resistência (como Nicromo) enrolado em um molde de cerâmica, enquanto as versões de filme espesso usam uma pasta resistiva impressa em um substrato cerâmico. Ambos os designs são então encapsulados ou selados dentro da caixa de alumínio usando um composto de alta temperatura que garante isolamento elétrico e condutividade térmica.
Alumínio Extrudado
Fio enrolado ou filme grosso
Núcleo cerâmico e composto de envasamento
02. Gerenciamento Térmico e Dissipação de Calor
A caixa de alumínio atua como um dissipador de calor integrado, transferindo calor para o ar circundante ou para a superfície de montagem
A alta condutividade térmica do alumínio (205 W/m·K) garante uma transferência de calor eficiente do elemento para a carcaça
Perfis com nervuras ou aletas aumentam a área de superfície para melhor resfriamento por convecção
Superfície de montagem plana permite fixação direta ao chassi para dissipação de calor adicional
O gerenciamento térmico eficaz é a característica definidora do resistor com caixa de alumínio. A energia dissipada no elemento resistivo gera calor que deve ser removido para evitar superaquecimento e garantir confiabilidade a longo prazo. A carcaça de alumínio proporciona um caminho térmico de baixa resistência do elemento para o exterior, onde o calor é transferido para o ar por convecção e radiação. Quando montado em um chassi de metal ou dissipador de calor, o invólucro pode dissipar o calor de forma ainda mais eficiente, permitindo que o resistor opere em níveis de potência mais elevados do que sua classificação em ar livre.
Nota Térmica:A potência nominal de um resistor alojado em alumínio é normalmente especificada para uma condição de montagem definida (por exemplo, montado em um dissipador de calor padrão). Operar sem dissipação de calor adequada reduzirá a dissipação de energia permitida e poderá causar falha prematura.
03. Classificações de potência e características de desempenho
OResistor de caixa de alumínioestá disponível em uma ampla faixa de potências nominais, de aproximadamente 5 W a mais de 500 W. A potência nominal é determinada pela capacidade do resistor de dissipar calor sem exceder sua temperatura operacional máxima, normalmente de 200°C a 275°C para o elemento.
| Parâmetro | Faixa Típica |
|---|---|
| Classificação de potência | 5W a 500W |
| Faixa de resistência | 0,1Ω a 100kΩ |
| Tolerância de Resistência | ±1% a ±10% |
| Coeficiente de temperatura | ±50 a ±300 ppm/°C |
| Temperatura máxima do elemento | 200°C a 275°C |
| Tensão suportável dielétrica | 1000 V a 2500 V CA |
| Resistência de Isolamento | >100 MΩ a 500 V CC |
Baseado em especificações típicas para resistores de potência com invólucro de alumínio.
O coeficiente de resistência de temperatura (TCR) indica o quanto a resistência muda com a temperatura. Valores mais baixos de TCR são preferidos para aplicações de precisão. As especificações de tensão dielétrica suportável e resistência de isolamento confirmam que o elemento interno está adequadamente isolado da carcaça de alumínio, o que é importante para a segurança e integridade do circuito.
04. Isolamento Elétrico e Resistência Dielétrica
Embora a carcaça de alumínio seja metálica, o elemento resistivo interno é eletricamente isolado dela. Este isolamento é conseguido através do núcleo cerâmico (normalmente alumina) e do composto de encapsulamento que preenche o espaço entre o elemento e a caixa.
- Núcleo Cerâmico:Fornece o isolamento elétrico primário e suporte mecânico para o elemento resistivo.
- Composto para vasos:Um material termicamente condutor e eletricamente isolante (como silicone ou epóxi) preenche os vazios e garante que o calor seja transferido de forma eficiente do elemento para o invólucro.
- Tensão suportável dielétrica:O sistema de isolamento é testado para suportar altas tensões (normalmente de 1.000 V a 2.500 V CA) sem quebra.
- Rastejamento e liberação:O espaçamento físico entre o elemento e o invólucro foi projetado para evitar falhas elétricas sob condições nominais.
O isolamento entre o elemento e o invólucro permite que o resistor seja montado diretamente em um chassi metálico aterrado sem risco de curto-circuito. Isto é essencial para a operação segura em equipamentos industriais onde o chassi serve como referência de aterramento comum.
05. Domínios de aplicativos e casos de uso da indústria
OResistor de caixa de alumínioé usado em uma ampla gama de aplicações industriais onde é necessária uma dissipação confiável de alta potência. A sua construção robusta e desempenho térmico tornam-no adequado para ambientes exigentes.
- Controle e Frenagem do Motor:Usado como resistores de frenagem em inversores de frequência variável (VFDs) e sistemas servo para dissipar energia regenerativa durante a desaceleração.
- Fontes de alimentação:Empregados como resistores de carga, resistores de purga e limitadores de corrente de partida em unidades de fonte de alimentação industriais.
- Energia Renovável:Usado em inversores solares e sistemas de turbinas eólicas para frenagem dinâmica e testes de carga.
- Teste e Medição:Bancos de carga e equipamentos de teste usam esses resistores para simular cargas elétricas para testes de geradores e UPS.
- Aplicações de aquecimento:Usado em sistemas de aquecimento industrial, máquinas de embalagem e equipamentos de processo onde é necessária a geração controlada de calor.
- Automotivo e EV:Usado em circuitos de pré-carga de veículos elétricos, sistemas de gerenciamento de bateria e sistemas de frenagem regenerativa.
06. Instalação e Considerações Ambientais
A instalação adequada é essencial para alcançar o desempenho nominal e a longevidade de um resistor com caixa de alumínio. Vários fatores devem ser considerados durante o projeto e montagem do sistema.
- Montagem:O resistor deve ser montado com segurança em uma superfície plana e limpa. O material de interface térmica (TIM) pode ser usado para melhorar a transferência de calor entre o resistor e a superfície de montagem.
- Ventilação:Garanta um fluxo de ar adequado ao redor do resistor para permitir o resfriamento convectivo. Evite encerrar o resistor em um espaço confinado sem ventilação.
- Fiação:Use fios de tamanho adequado e conexões seguras para evitar superaquecimento nos terminais. Observe as especificações de torque dos terminais.
- Proteção Ambiental:O invólucro de alumínio oferece alguma proteção contra poeira e umidade, mas podem ser necessários invólucros adicionais para ambientes agressivos.
- Redução de temperatura:Se a temperatura ambiente exceder a temperatura ambiente nominal, a dissipação de energia deverá ser reduzida de acordo com a curva do fabricante.
Nota de instalação:A potência nominal de um resistor com caixa de alumínio é frequentemente especificada para montagem em um dissipador de calor padrão. Se o resistor for operado sem dissipador de calor, a dissipação de energia permitida pode ser significativamente reduzida. Consulte sempre as curvas de redução de potência do fabricante.
Perguntas frequentes
As especificações e padrões técnicos podem variar. Consulte sempre a documentação do fabricante para saber os requisitos específicos da sua aplicação.
