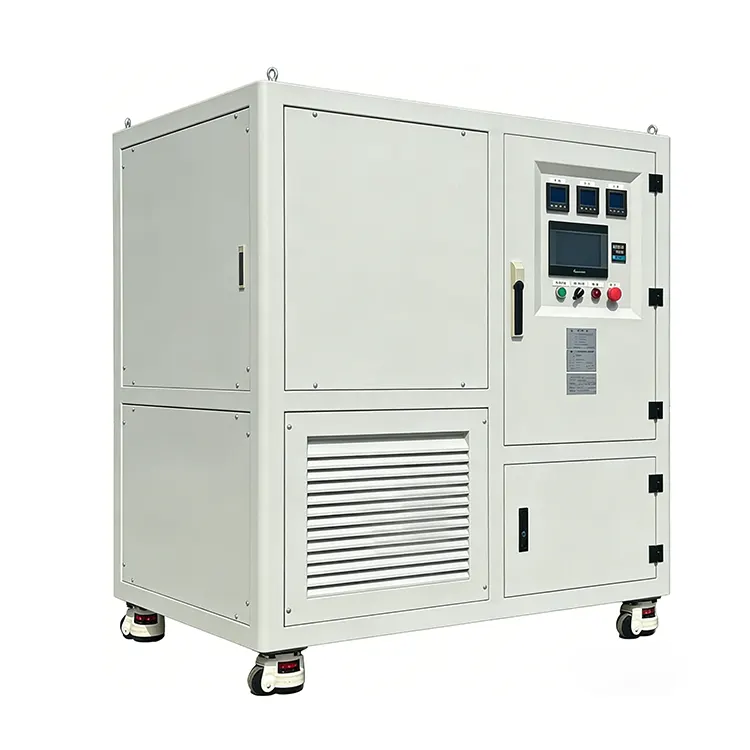

Banco de carga RLC

A unidade possui uma interface local touchscreen com registro de dados em tempo real e exibição de curvas, além de controle remoto RS485/Modbus-RTU via software de PC. Alojado em um gabinete compacto e móvel com resfriamento de ar forçado e operação com ruído ≤65dB, ele se adapta a ambientes internos de laboratório e fabricação.

Tipos de carga

O banco de carga RLC da RST Electric representa uma mudança de paradigma em relação aos tradicionais testes de carga apenas resistivos. Projetado para engenheiros e pesquisadores que precisam simular cargas elétricas do mundo real – completas com componentes de potência reativa e fatores de potência variados – este banco de carga RLC integra três tipos distintos de carga: resistiva (R) para simulação de potência ativa pura, indutiva (L) para condições de fator de potência atrasado e capacitiva (C) para cenários de fator de potência principal. Ao combinar estes elementos, o banco de carga RLC pode replicar com precisão as características elétricas de motores, fontes de alimentação, sistemas UPS e inversores ligados à rede, permitindo uma validação abrangente do desempenho sob condições operacionais realistas.

Modos de operação

A resolução da etapa de carga é líder do setor de 0,1 kW para modo resistivo e 0,1 kvar para modo RLC, permitindo o ajuste preciso dos parâmetros de teste. A precisão do carregamento é mantida em ±3%, garantindo resultados de teste repetíveis e confiáveis. A unidade suporta dois modos de operação distintos: Modo de carga R (resistivo puro) e Modo de carga RLC (resistivo, indutivo e capacitivo combinado), selecionados por meio da interface intuitiva da tela sensível ao toque. O fator de potência pode ser ajustado continuamente na faixa de 0,65 a 1,0 (atrasado ou adiantado), proporcionando total flexibilidade para testes de conformidade com padrões.

Controle de modo duplo

A operação local por meio de uma tela sensível ao toque de 7 polegadas de alta resolução exibe tensão, corrente, potência, frequência e fator de potência em tempo real, juntamente com curvas de tendência ao vivo para cada parâmetro. O registro e a exportação de dados são integrados, permitindo que os engenheiros capturem resultados de testes para análise. Para sequências de testes automatizadas, o banco de carga suporta comunicação remota RS485/Modbus-RTU, permitindo a integração com software baseado em PC para carregamento remoto, aquisição de dados e geração de relatórios. Como fabricante confiável de bancos de carga RLC na China, a RST Electric combina mais de 10 anos de experiência em testes de potência com engenharia de precisão para fornecer soluções que aceleram o desenvolvimento de produtos e garantem a conformidade com os padrões internacionais.

Especificações Técnicas

Recursos do produto

Simulação de carga não linear RLC – Integra elementos resistivos, indutivos e capacitivos para emular com precisão cargas do mundo real com fator de potência ajustável de 0,65 a 1,0 (atrasado ou adiantado).

Controle independente trifásico – Cada fase pode ser carregada separadamente, permitindo testes de carga desequilibrada para inversores trifásicos, sistemas UPS e fontes de alimentação.

Resolução de carga ultrafina – incrementos de passo de 0,1kW (resistivo) e 0,1kvar (RLC) permitem simulação precisa de variações de carga do mundo real. Versões de maior precisão (passo mínimo de 0,001kvar) disponíveis para testes anti-ilhamento.

Modos de operação duplos – Comutáveis ​​entre o modo resistivo puro (R) e o modo RLC combinado para suportar diversos requisitos de teste.

Medição de alta precisão – instrumento multifuncional classe 0,5 com precisão de carga de ±3% garante resultados de teste confiáveis ​​e repetíveis.

Interface intuitiva com tela sensível ao toque – IHM de 7 polegadas com exibição de parâmetros em tempo real, curvas de tendência, registro de dados e recursos de exportação – sem necessidade de PC para testes básicos.

Pronto para automação remota – a comunicação RS485/Modbus-RTU permite a integração com software de PC para sequências de testes automatizadas e aquisição de dados. Módulo de comunicação Ethernet opcional.

Operação silenciosa e adequada para laboratório – O resfriamento por ar forçado com ventiladores de velocidade variável mantém um nível de ruído ≤65 dB, adequado para ambientes de laboratório e escritório.

Design compacto e móvel – Equipado com rodízios e anéis de elevação para fácil movimentação dentro dos laboratórios.

Proteções de segurança abrangentes – Sobretemperatura, sobretensão, sobrecorrente, detecção de falha do ventilador e parada de emergência garantem operação segura durante testes autônomos.

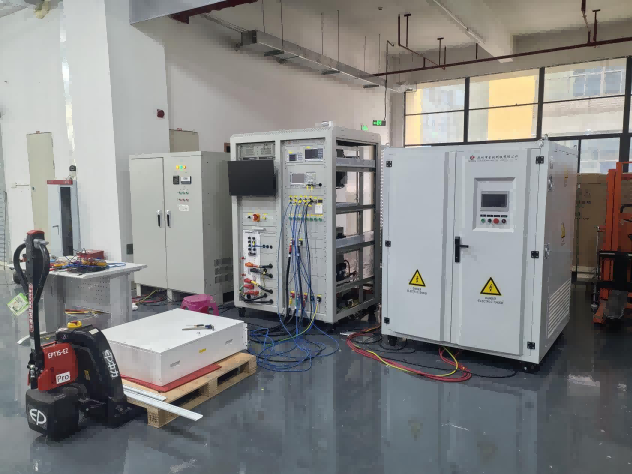

Aplicações de produtos

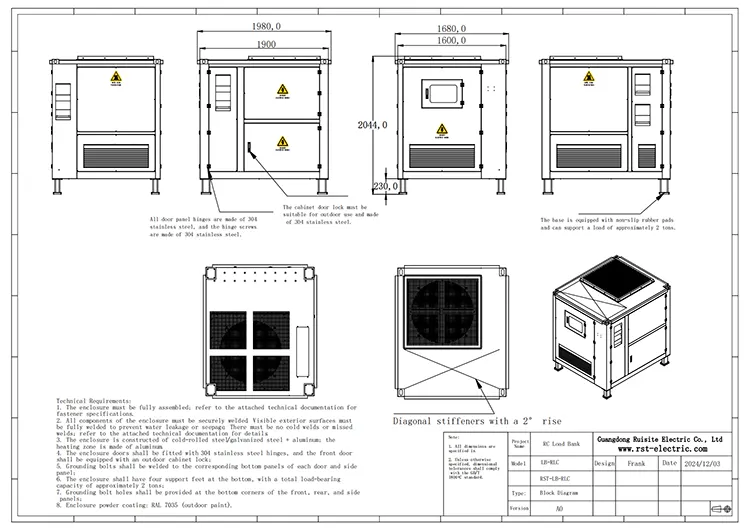

Dimensões e peso

Nota: As dimensões e o peso são para configurações padrão; modelos personalizados podem variar.

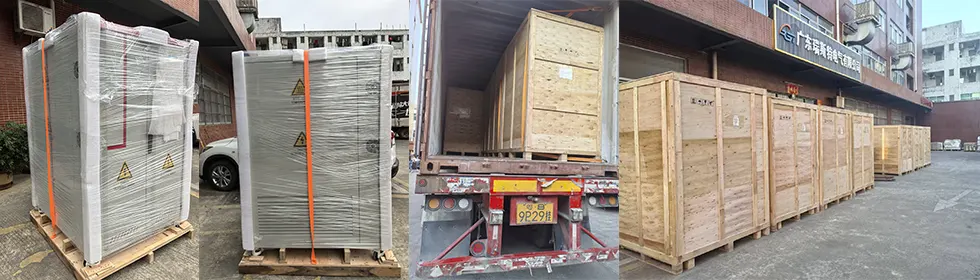

Embalagem e Envio

A RST Electric garante a entrega segura de cada banco de carga RLC:

Caixa para serviço pesado: A unidade é montada sobre um patim de madeira reforçado com enchimento de espuma e fechada em uma caixa de compensado personalizada para remessa internacional.

Proteção contra vibração: os componentes críticos são protegidos com suporte adicional para evitar danos durante o transporte.

Documentação: Listas de embalagem, relatórios de testes de fábrica e manuais de operação estão incluídos.

Opções de frete: frete marítimo FCL, frete aéreo ou expresso porta a porta disponível.

Todas as unidades passam por testes de aceitação de fábrica (FAT), incluindo teste de carga total, verificação de calibração e validação de protocolo de comunicação antes do envio.

Sobre RST Eletrônica

Somos um fabricante certificado com sede na China, especializado em bancos de carga RLC (resistivos, indutivos, capacitivos) há mais de 10 anos.

Controle interno completo sobre projeto, montagem e testes de resistores, indutores e bancos de capacitores – garantindo qualidade consistente e simulação precisa do ângulo de fase.

Preços direto da fábrica para cada banco de carga RLC da série RST, com estrutura de custos transparente e sem intermediários.

Garantia de qualidade

Instalações certificadas pela ISO 9001 com linhas de produção dedicadas para bancos de carga RLC, incluindo estações de enrolamento separadas para indutores.

Testes 100% de fábrica, incluindo teste de carga total, verificação do fator de potência (0,65 a 1,0), teste de ressonância e validação do protocolo de comunicação.

Equipe de engenharia experiente, especializada em testes de eletrônica de potência, conformidade anti-ilhamento (IEEE 1547/IEC 62116) e padrões de simulação de potência reativa.

Experiência Global, Fornecedor Confiável

Fornecedor comprovado para laboratórios de P&D, fabricantes de inversores, instalações de teste de UPS e organismos de certificação de energia renovável em todo o mundo.

Histórico de exportação para mais de 45 países, incluindo Alemanha, EUA, Japão, Coreia do Sul, Austrália e Brasil.

Profundo conhecimento de domínio em aplicações que exigem simulação precisa de carga RLC para testes anti-ilhamento, análise harmônica e perfil de carga dinâmica.

Personalização infinita

Classificações de potência: 10kVA a 5000kVA+ (personalizado disponível)

Tensões: 110V, 220V, 380V, 400V, 415V, 480V, 690V, 11kV, 33kV, personalizado

Tipos de carga: R/L/C/RL/RC/LC/RLC (qualquer combinação)

Resolução de etapas: padrão de 0,1 kW/kvar (etapas mais finas personalizadas disponíveis até 0,001 kW/kvar para testes de alta precisão)

Controle: Tela sensível ao toque / software para PC / PLC / console de controle personalizado

Comunicação: RS485/Modbus/Ethernet/PODE/protocolo personalizado

Frequência: 50Hz / 60Hz / 400Hz / Frequência variável

Entrega confiável e suporte vitalício

Prazo de entrega padrão: 20-25 dias para configurações padrão; 30-45 dias para proporções RLC personalizadas e unidades de alta potência.

Documentação abrangente: Relatórios de testes de fábrica, certificados de calibração (rastreáveis ​​às normas nacionais), manuais do usuário, declarações CE.

Garantia de 12 meses com solução de problemas remota, envio de peças de reposição e comissionamento opcional no local.

Suporte técnico disponível para desenvolvimento de procedimentos de teste (incluindo criação de plano de teste anti-ilhamento), configuração de análise harmônica e comissionamento em campo.
