Banco de Carga Não Linear

Banco de carga RCD: simulação de carga não linear do mundo real

O banco de carga RCD não linear da RST Electric representa uma mudança de paradigma em relação aos tradicionais testes de carga apenas resistivos. Projetado para engenheiros e pesquisadores que precisam simular cargas elétricas do mundo real – completas com componentes de potência reativa e fatores de potência variados – este banco de carga não linear integra três tipos distintos de carga: resistiva (R) para simulação de potência ativa pura, capacitiva (C) para condições de fator de potência principal e indutiva (L) para cenários de fator de potência atrasado. Ao combinar estes elementos, o banco de carga RCD pode replicar com precisão as características elétricas dos motores, fontes de alimentação, sistemas UPS e inversores ligados à rede, permitindo uma validação abrangente do desempenho sob condições operacionais realistas.

Carregamento de alta precisão e controle flexível do fator de potência

A resolução da etapa de carga é líder do setor de 0,1 kW para modo resistivo e 0,1 kVA para modo RCD, permitindo o ajuste preciso dos parâmetros de teste. A precisão do carregamento é mantida em ±3%, garantindo resultados de teste repetíveis e confiáveis. A unidade suporta dois modos de operação distintos: Modo de carga R (resistivo puro) e Modo de carga RCD (resistivo, capacitivo e indutivo combinado), selecionados por meio da interface intuitiva da tela sensível ao toque. O fator de potência pode ser ajustado continuamente na faixa de 0,65 a 1,0 (atrasado ou adiantado), proporcionando total flexibilidade para testes de conformidade com padrões.

Controle de modo duplo e comunicação remota para testes inteligentes

O controle é de modo duplo: a operação local por meio de uma tela sensível ao toque de 7 polegadas de alta resolução exibe tensão, corrente, potência, frequência e fator de potência em tempo real, juntamente com curvas de tendência ao vivo para cada parâmetro. O registro e a exportação de dados são integrados, permitindo que os engenheiros capturem resultados de testes para análise. Para sequências de testes automatizadas, o banco de carga suporta comunicação remota RS485/Modbus-RTU, permitindo a integração com software baseado em PC para carregamento remoto, aquisição de dados e geração de relatórios. Como fabricante confiável de bancos de carga não lineares na China, a RST Electric combina mais de 10 anos de experiência em testes de potência com engenharia de precisão para fornecer soluções que aceleram o desenvolvimento de produtos e garantem a conformidade com os padrões internacionais.

Especificação Técnica

Características do produto do banco de carga não linear

1.Simulação de carga não linear RCD - Integra elementos resistivos, capacitivos e indutivos para emular com precisão cargas do mundo real com fator de potência ajustável de 0,65 a 1,0 (atrasado ou adiantado).

2. Controle independente trifásico – Cada fase pode ser carregada separadamente, permitindo testes de carga desequilibrada para inversores trifásicos, sistemas UPS e fontes de alimentação.

3.Resolução de carga ultrafina – incrementos de passo de 0,1kW (resistivo) e 0,1kVA (RCD) permitem simulação precisa de variações de carga do mundo real.

4. Modos de operação duplos - Comutáveis ​​entre o modo resistivo puro (R) e o modo RCD combinado para suportar diversos requisitos de teste.

5. Medição de alta precisão - instrumento multifuncional classe 0,5 com precisão de carga de ± 3% garante resultados de teste confiáveis ​​e repetíveis.

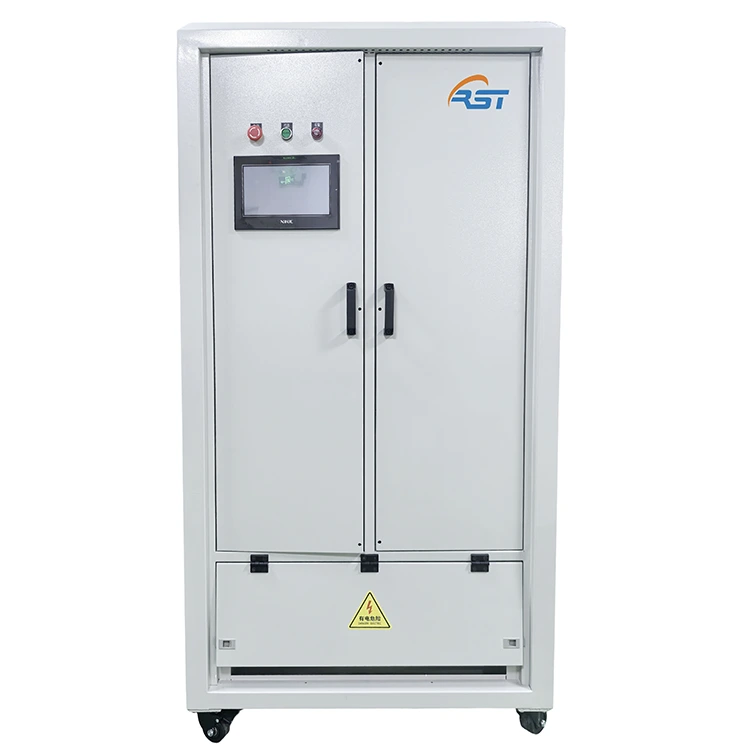

6. Interface intuitiva com tela sensível ao toque - IHM de 7 polegadas com exibição de parâmetros em tempo real, curvas de tendência, registro de dados e recursos de exportação - não é necessário PC para testes básicos.

7. Pronto para automação remota – a comunicação RS485/Modbus-RTU permite a integração com software de PC para sequências de teste automatizadas e aquisição de dados.

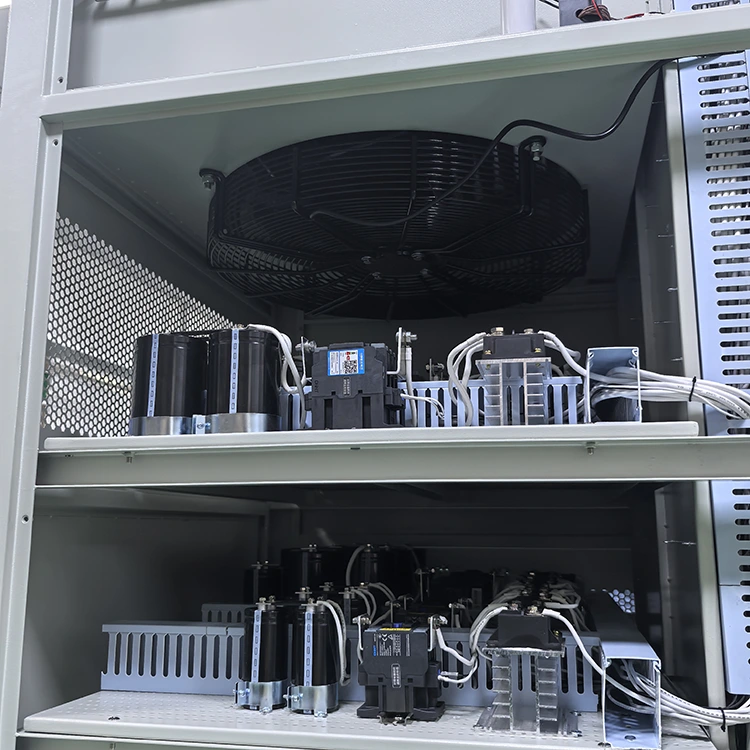

8. Operação silenciosa e amigável ao laboratório - O resfriamento por ar forçado com ventiladores de velocidade variável mantém um nível de ruído ≤65 dB, adequado para ambientes de laboratório e escritório.

9. Design compacto e móvel

10. Segurança abrangente - As proteções contra sobretemperatura, sobretensão, sobrecorrente e parada de emergência garantem uma operação segura durante testes autônomos.

Aplicações de produtos

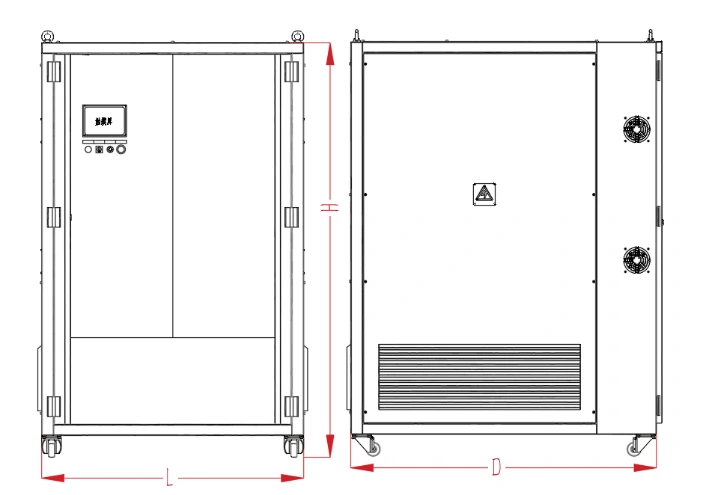

Desenho e dimensões

Pacote e envio

A RST Electric garante a entrega segura de cada banco de carga RCD não linear:

● Caixa Reforçada: A unidade é montada sobre uma base de madeira reforçada com enchimento de espuma e fechada em uma caixa de compensado personalizada para remessa internacional.

● Proteção contra vibrações: Os componentes críticos são protegidos com suporte adicional para evitar danos durante o transporte.

● Documentação: Listas de embalagem, relatórios de testes de fábrica e manuais de operação incluídos.

● Opções de frete: frete marítimo FCL, frete aéreo ou expresso porta a porta disponível.

Todas as unidades passam por testes de aceitação de fábrica (FAT), incluindo teste de carga total, verificação de calibração e validação do protocolo de comunicação antes do envio.

Por que escolher a RST Electric？

O fornecimento direto da fábrica é garantido

RST Electric é um fabricante formalmente certificado na China. Dedica-se à pesquisa e produção de bancos de carga não lineares há mais de 10 anos e é um fabricante experiente, especializado em produtos de caixas de carga RCD. Desde o projeto e montagem de resistores, capacitores e indutores até a inspeção final do produto, todo o processo é controlado de forma independente, sem qualquer terceirização. Isto garante a qualidade estável e uniforme de cada dispositivo desde o início. O modelo de fornecimento direto da fábrica elimina todas as margens de lucro dos intermediários, tornando o preço transparente e rastreável. Isso permite que os compradores comprem caixas de carga não lineares de alta qualidade que atendam aos padrões internacionais a um custo mais razoável, melhorando significativamente a eficiência e a relação custo-benefício da aquisição.

Rigoroso controle de qualidade

Temos uma base de produção com certificação ISO 9001 e equipada com linhas de produção dedicadas. Antes de cada equipamento sair da fábrica, ele passa por 100% de envelhecimento em plena carga, verificação do fator de potência, calibração do protocolo de comunicação e outros testes rigorosos para garantir que nenhum produto abaixo do padrão entre no mercado. Nossa equipe profissional de engenharia é especializada em testes de eletrônica de potência e padrões de conformidade, e pode controlar com precisão cada detalhe do produto para garantir que o equipamento opere de forma estável em vários cenários de teste e atenda às necessidades de múltiplas aplicações, como pesquisa e desenvolvimento, produção e testes.

Experiência de Cooperação Global

Com produtos de qualidade sólida e serviços profissionais, nos tornamos um fornecedor confiável para laboratórios globais de P&D, fabricantes de eletrônicos de potência e instituições de testes de energia renovável. Nossos produtos são exportados para mais de 40 países e regiões, incluindo Alemanha, Estados Unidos e Japão. Atuamos na área de simulação de carga não linear e estamos familiarizados com os padrões de teste e requisitos de compra de diferentes indústrias e regiões. Podemos combinar com precisão vários cenários e fornecer soluções de produtos mais adaptáveis ​​para compradores globais.

Personalização dimensional completa

Podemos oferecer serviços de personalização abrangentes. A faixa de potência cobre 30kVA a 300VA+, e a tensão suporta especificações padrão como 380V e 400V, bem como requisitos personalizados. O tipo de carga pode ser selecionado como resistência pura, mistura RCD ou relação RLC personalizada. A precisão do passo, o método de controle e a interface de comunicação podem ser ajustados conforme necessário. Isto atende perfeitamente aos requisitos de teste exclusivos de diferentes compradores e pode ser colocado em uso sem adaptações adicionais.

Serviço pós-venda garantido

Oferecemos prazos de entrega flexíveis. Os modelos padrão são entregues em 20 a 25 dias e os modelos personalizados em 30 a 45 dias. Podemos nos adaptar de forma flexível aos planos de produção e testes dos compradores. Os produtos vêm com relatórios de teste completos, certificados de calibração, manuais do usuário e outros materiais. Todos os produtos têm garantia de 12 meses. Durante o período de garantia, oferecemos diagnóstico remoto de falhas, serviços de entrega de peças de reposição, bem como suporte técnico, como formulação de processos de teste e depuração no local. Estamos totalmente comprometidos em proteger os compradores durante todo o processo.
