Resistor de aterramento neutro

Função do produto

O resistor de aterramento neutro da RST Electric desempenha um papel indispensável nos modernos sistemas de energia de média tensão. Em redes solidamente aterradas ou não aterradas, faltas monofásicas-terra podem gerar correntes destrutivas que danificam transformadores, cabos e máquinas rotativas, ao mesmo tempo que criam potenciais perigosos de passo e toque. Este resistor do sistema de energia aborda esses riscos inserindo uma resistência calculada com precisão entre o ponto neutro do sistema e a terra, limitando a corrente de falta à terra a um nível gerenciável – normalmente entre 10 A e 2.000 A – enquanto ainda permite corrente suficiente para relés de falta à terra sensíveis detectarem e isolarem o circuito afetado.

Desempenho do produto

A filosofia de engenharia por trás deste resistor de aterramento neutro enfatiza a longevidade e o desempenho sob condições extremas. O elemento resistivo emprega uma configuração do tipo grade fabricada com ligas de aço inoxidável de alta qualidade (SUS430 e SUS304), escolhidas por sua excepcional resistência à corrosão, coeficiente de resistência de temperatura estável e capacidade de suportar ciclos térmicos repetidos durante eventos de falha sem degradação mecânica. Esses elementos são montados em gabinetes robustos disponíveis em diversas opções de materiais: aço inoxidável SUS304 para uso externo padrão, SUS316 para ambientes marítimos e offshore que exigem resistência superior à névoa salina ou aço galvanizado pintado para instalações internas econômicas.

O desempenho elétrico é verificado através de protocolos de testes abrangentes. A resistência do isolamento excede 100MΩ, enquanto o teste de resistência dielétrica é realizado em níveis de 32kV a 95kV durante um minuto, dependendo da tensão do sistema. As classificações de nível de impulso básico (BIL) variam de 60kV a 170kV, garantindo que o resistor possa sobreviver a descargas atmosféricas e transientes de comutação sem falha de isolamento. As classificações de tempo de 5 a 60 segundos acomodam vários esquemas de proteção, com o resistor projetado para absorver toda a energia de falta enquanto permanece dentro dos limites de temperatura. Como fabricante confiável de resistores de aterramento neutro na China, a RST Electric combina mais de 10 anos de experiência em engenharia de resistores de potência com profundo conhecimento das práticas globais de aterramento para fornecer componentes que atendam aos rigorosos requisitos de concessionárias, instalações industriais e desenvolvedores de energia renovável em todo o mundo.

Especificação Técnica

Recursos do produto

1. Resistência a altas temperaturas - Elementos de grade de aço inoxidável projetados para suportar o estresse térmico extremo das condições de corrente de falha sem distorção, flacidez ou alteração significativa de resistência.

2. Características de resistência estáveis ​​– A liga com baixo TCR garante que a resistência permaneça dentro de tolerâncias rígidas durante os ciclos de falha, mantendo a limitação de corrente precisa.

3. Construção mecânica robusta - Grades de aço inoxidável resistentes com suportes reforçados resistem a vibrações, choques e forças magnéticas durante falhas.

4.Opções de monitoramento integrado – Transformadores de corrente opcionais para medição remota de corrente, sensores térmicos para proteção contra superaquecimento e contatos de alarme para integração SCADA.

5. Conformidade IEEE32 e IEC – Projetado e testado para atender aos padrões internacionais para dispositivos de aterramento neutro, garantindo desempenho confiável e segurança do operador.

6. Ampla cobertura de aplicação - Adequado para sistemas de 6,3kV a 35kV com correntes de falta de 10A a 2.000A, acomodando diversas filosofias de proteção.

7. Classificações de tempo flexíveis – disponíveis de 5 segundos a 60 segundos para atender aos requisitos específicos de coordenação de relés e eliminação de falhas.

8. Gabinetes resistentes à corrosão - Escolha de materiais, incluindo SUS304, SUS316 e aço galvanizado pintado para durabilidade ideal em qualquer ambiente.

9. Altos níveis de isolamento e impulso - classificações BIL de 170kV e resistência à frequência de energia de 95kV garantem a sobrevivência a quedas de raios e surtos de comutação.

10.Capacidade de engenharia personalizada – Classificações de tensão especiais, valores de resistência, configurações de gabinete e pacotes de monitoramento disponíveis para aplicações exclusivas.

Aplicações de produtos

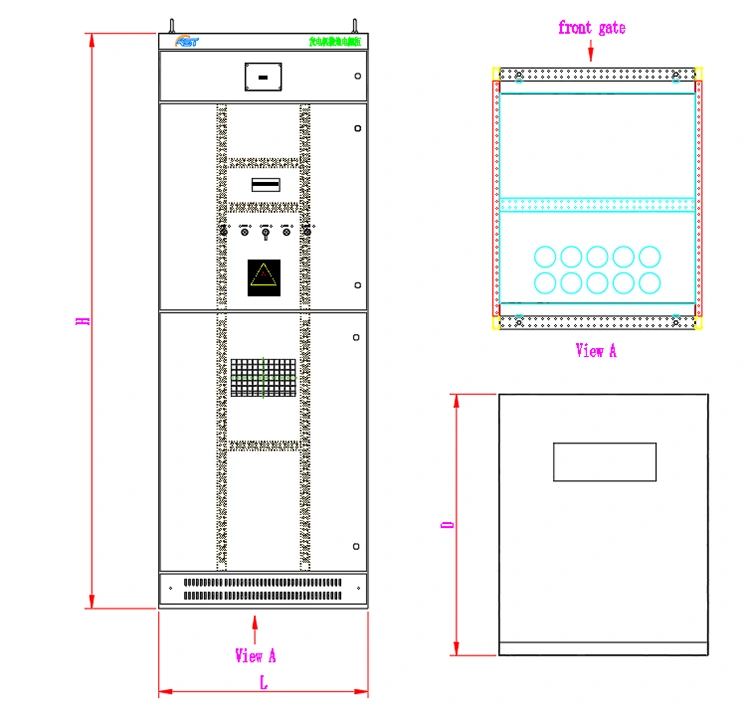

Desenho e dimensões

Especificação L(mm) W(mm) H(mm) Peso(KG)

6,3 e 10kv-10~200A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

Pacote e envio

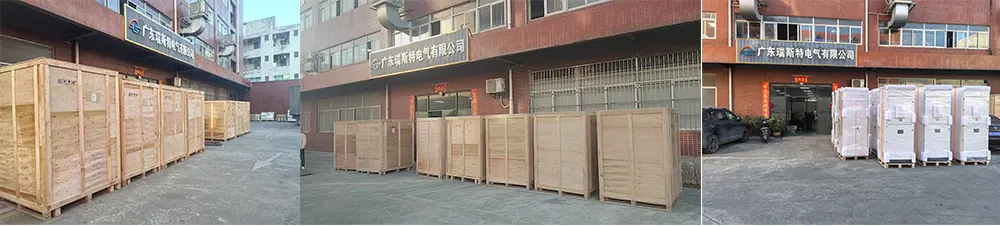

A RST Electric implementa protocolos de empacotamento rigorosos para cada resistor de aterramento neutro:

● Caixa digna de exportação: Cada NER é montado com segurança em uma base de aço resistente e fechado em uma caixa de compensado personalizada e livre de fumigação, em conformidade com os padrões ISPM 15 para remessas internacionais.

● Proteção contra umidade: As unidades são envoltas em filme VCI (Vapor Corrosion Inhibitor) com pacotes dessecantes para evitar danos por condensação durante o transporte marítimo.

● Elevação e Manuseio: Etiquetagem clara do centro de gravidade e pontos de elevação; suportes de transporte e barras espaçadoras fornecidos para manuseio seguro do guindaste.

● Proteção das buchas: As buchas de porcelana são protegidas com tampas resistentes às intempéries e enchimento de espuma para evitar danos.

● Documentação: A documentação de remessa abrangente inclui listas de embalagem, relatórios de testes de fábrica certificados, certificados de materiais e suporte para desembaraço aduaneiro.

● Opções de frete: Fazemos parcerias com despachantes de cargas pesadas experientes para frete marítimo FCL, carga de projeto, carga fracionada ou frete aéreo, conforme necessário.

Todas as unidades passam por testes completos de aceitação de fábrica (FAT) testemunhados por representantes do cliente quando necessário, incluindo medição de resistência, resistência de isolamento, resistência dielétrica e inspeção visual.

Perguntas frequentes

P: Quais são as principais capacidades de fabricação que a RST Electric possui?

R: A RST Electric é um fabricante totalmente licenciado e certificado na China, especializado no projeto e produção de resistor de aterramento neutro há mais de 10 anos. Possui uma capacidade de produção de integração vertical completa, abrangendo desde a fabricação de componentes de grade, produção de cascas, montagem de produtos acabados até inspeção e aceitação, todos controlados de forma independente ao longo do processo para garantir a qualidade estável e rastreável do produto e para eliminar riscos de qualidade causados ​​pela terceirização em cada etapa. Possuímos uma fábrica com certificação ISO 9001, equipada com linhas de produção dedicadas para resistores de grade de aço inoxidável e componentes de média tensão. Cada resistor de aterramento passará por 100% de testes de rotina antes de sair da fábrica, cobrindo indicadores básicos como valor de resistência, resistência de isolamento e tensão suportável de frequência de energia. Ao mesmo tempo, testes de tipo como impulso de raio (BIL), verificação de aumento de temperatura e capacidade de corrente de curto prazo também serão realizados para garantir de forma abrangente que o desempenho do produto atenda aos padrões. Além disso, nossa equipe de engenharia é altamente experiente e se concentra no projeto de sistemas de aterramento, na aplicação dos padrões IEEE32/IEC e na coordenação de proteção. Eles podem controlar totalmente a compatibilidade do produto, desde o projeto até a produção.

P: Quais parâmetros de personalização são suportados pela resistência de aterramento neutro?

R: A RST Electric oferece serviços abrangentes de personalização. Os parâmetros podem ser ajustados de forma flexível de acordo com os cenários reais de aplicação dos clientes para atender a diversas necessidades personalizadas. A tensão do sistema normalmente cobre 6,3 kV a 35 kV, e tensões mais altas podem ser alcançadas através de um projeto personalizado. A corrente de falha suporta 10A a 2.000A, e valores nominais especiais podem ser desenvolvidos conforme necessário. A classificação de tempo é de 5 a 60 segundos e a duração específica pode ser personalizada. O valor da resistência pode ser calculado com base no cenário de aplicação, variando de 1Ω a 9999Ω. Além disso, o material do invólucro pode ser selecionado entre aço inoxidável SUS304, SUS316, aço pintado ou ligas personalizadas. O nível de proteção pode ser ajustado de IP23 a IP65 de acordo com o ambiente local. Ao mesmo tempo, transformadores de corrente (TCs), sensores térmicos, contatos de alarme e interfaces de monitoramento remoto podem ser equipados para atender plenamente aos requisitos de proteção de aterramento de diferentes indústrias.

P: Sua empresa tem experiência em fornecimento global?

R: A RST Electric possui ampla experiência em fornecimento global. É um fornecedor confiável para empreiteiros EPC, empresas de energia, operadores industriais e desenvolvedores de energia renovável nos cinco continentes. Nossos produtos foram exportados para mais de 40 países e regiões, cobrindo os principais mercados como Reino Unido, Alemanha, Emirados Árabes Unidos, Arábia Saudita, Austrália, Cingapura e África do Sul. Acumulamos profunda experiência industrial na aplicação de resistores de aterramento neutro e estamos familiarizados com diversas normas nacionais e internacionais. Podemos atender com precisão aos requisitos de conformidade de diversos clientes, seja para sistemas de energia, plantas industriais ou projetos de energia renovável. Podemos fornecer soluções de resistência de aterramento neutro altamente adaptáveis ​​e confiáveis ​​para ajudar os clientes a obter proteção de aterramento segura para seus sistemas.

P: Qual é o prazo de entrega? Quais são os materiais de apoio e garantias pós-venda?

R: A RST Electric tem uma capacidade de produção estável e pode responder com eficiência às demandas dos pedidos dos clientes. Para resistência de aterramento neutro padrão com especificações regulares, o prazo de entrega é de 30 a 45 dias úteis; para produtos customizados, o prazo de entrega é de 45 a 60 dias úteis, garantindo que não afete o andamento do projeto dos clientes. Cada lote de produtos será acompanhado por documentos técnicos completos, incluindo relatórios de teste, certificados de materiais, declaração de conformidade IEEE32, declaração IEC e manual de operação e manutenção, que é conveniente para os clientes aceitarem, revisarem a conformidade e usarem posteriormente. Oferecemos um serviço de garantia de 24 meses. Contando com a rede global de peças de reposição, podemos fornecer diagnóstico remoto de falhas e entrega rápida de peças de reposição. Ao mesmo tempo, também podemos fornecer serviços de valor agregado, como suporte de depuração no local de acordo com as necessidades do cliente, e fornecer proteção total para o projeto do cliente durante todo o processo.

P: Quais são as vantagens de escolher a RST Electric em termos de custo de aquisição e relação custo-benefício?

R: Aderimos ao modelo de fornecimento direto da fábrica, sem quaisquer aumentos de preços de nível médio. O preço é totalmente transparente, permitindo que os clientes comprem resistores de aterramento neutro de alta qualidade a um custo mais razoável, melhorando significativamente a relação custo-benefício da aquisição. Ao mesmo tempo, nossos produtos são produzidos através de todo o processo de produção independente e passam por inspeções rigorosas, garantindo qualidade estável e longa vida útil, o que pode efetivamente reduzir os custos de manutenção e substituição no futuro. Além disso, nossa equipe de engenharia pode otimizar o design do produto com base nos requisitos do projeto do cliente, garantindo ao mesmo tempo que o desempenho atenda aos padrões, fornecendo aos clientes soluções mais econômicas que equilibram a qualidade do produto, conformidade e custos de aquisição, permitindo que os clientes obtenham proteção de aterramento do sistema de baixo custo e alta segurança.
