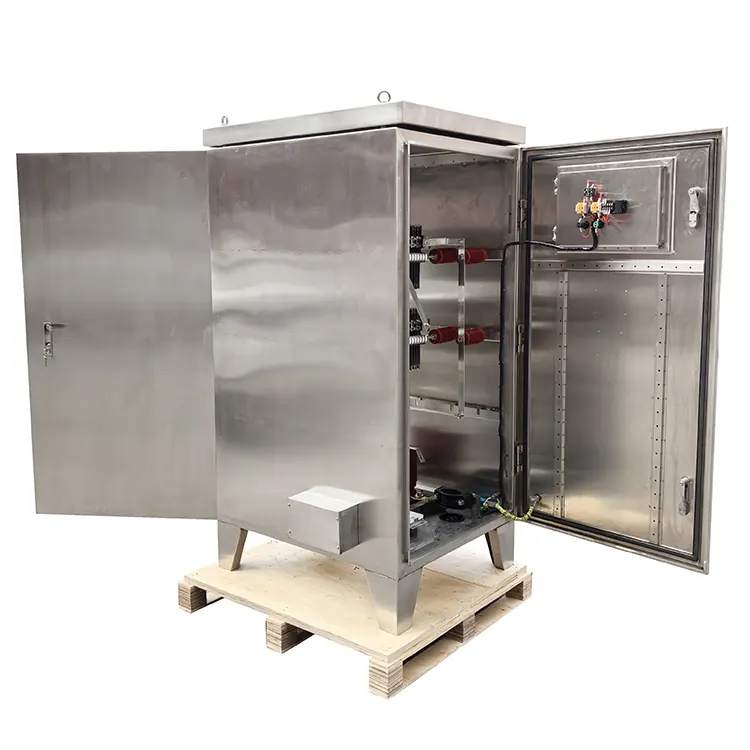

Resistor de aterramento

O resistor de aterramento da RST Electric serve como base de segurança em sistemas elétricos de média tensão. Quando ocorre uma falta à terra em sistemas não aterrados ou solidamente aterrados, as correntes de falta podem atingir níveis destrutivos, colocando pessoas em perigo e danificando transformadores, cabos e máquinas rotativas. Este resistor de aterramento neutro aborda esse risco inserindo uma resistência cuidadosamente calculada entre o neutro do sistema e o terra, limitando a corrente de falta à terra a um valor predeterminado – normalmente entre 10A e 2.000A – enquanto ainda permite corrente suficiente para os relés de proteção detectarem e isolarem a falta.

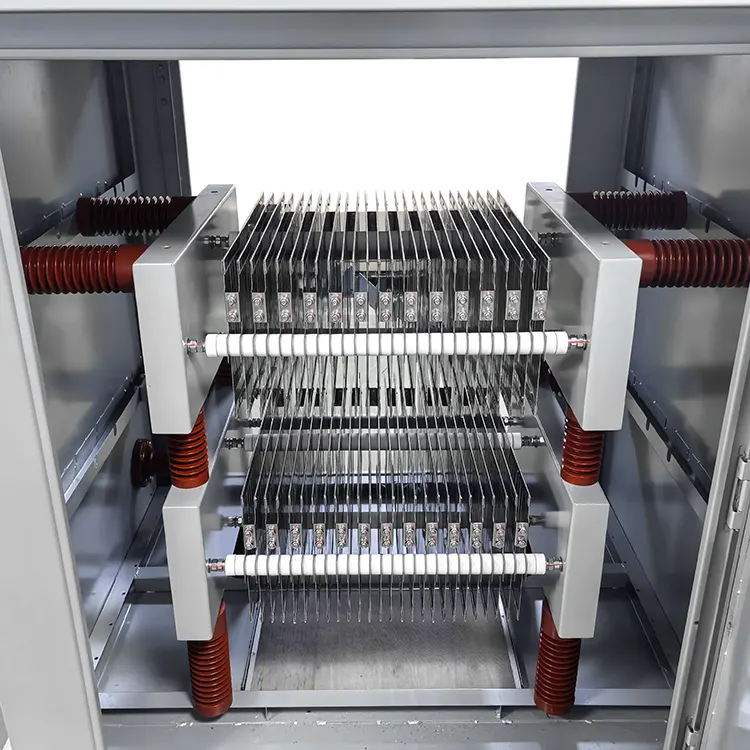

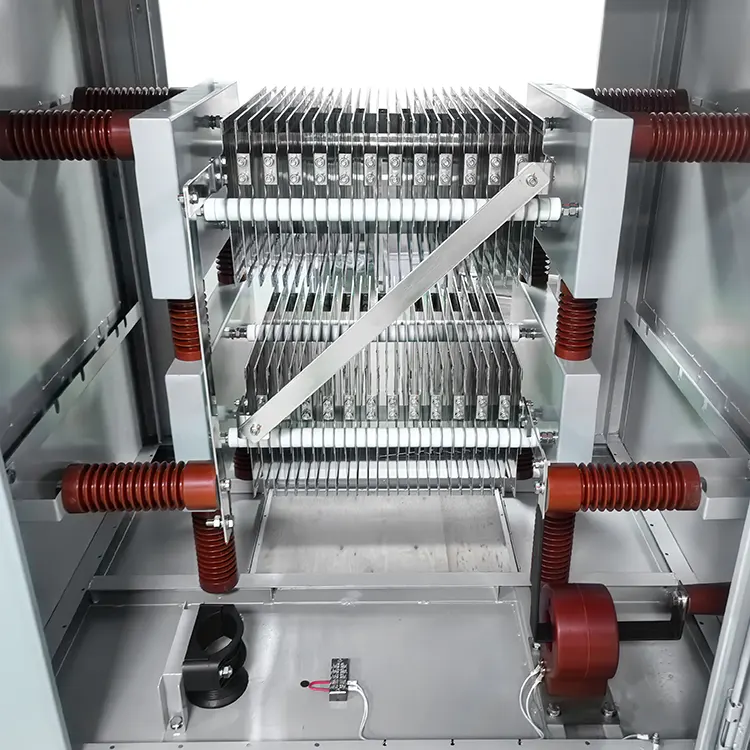

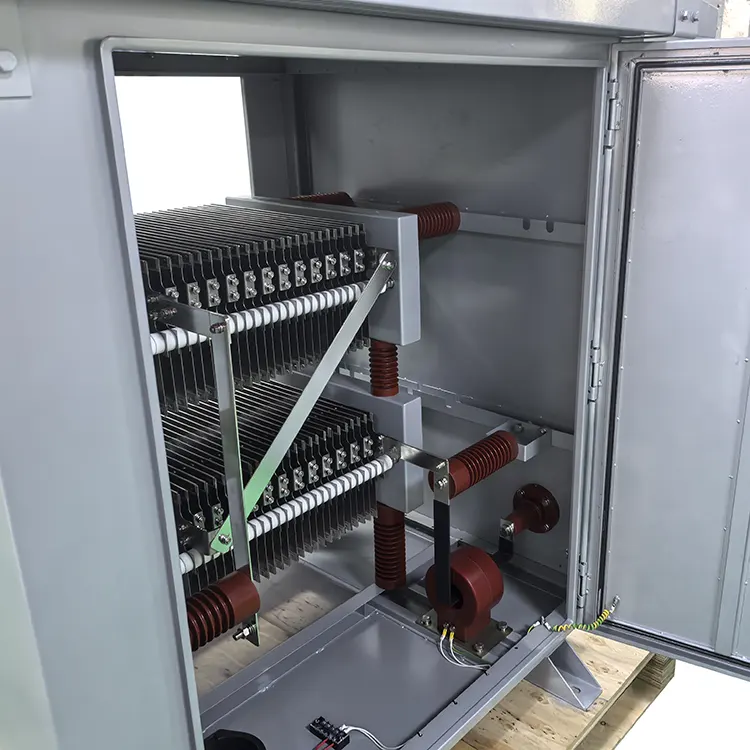

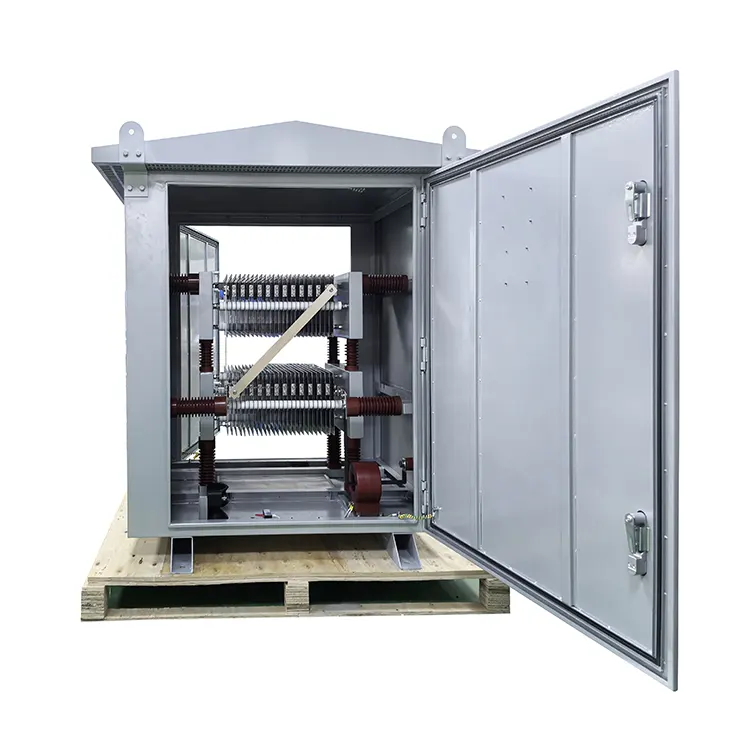

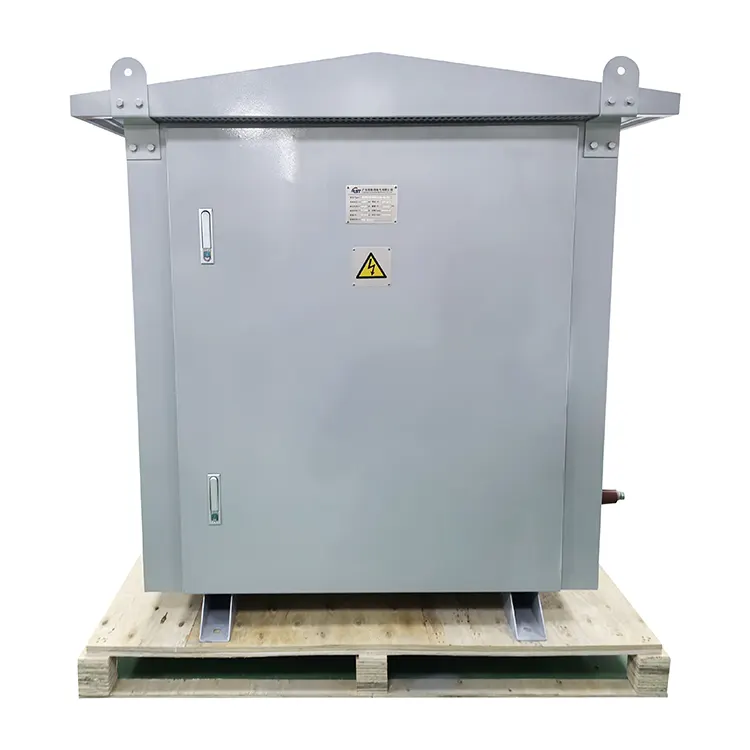

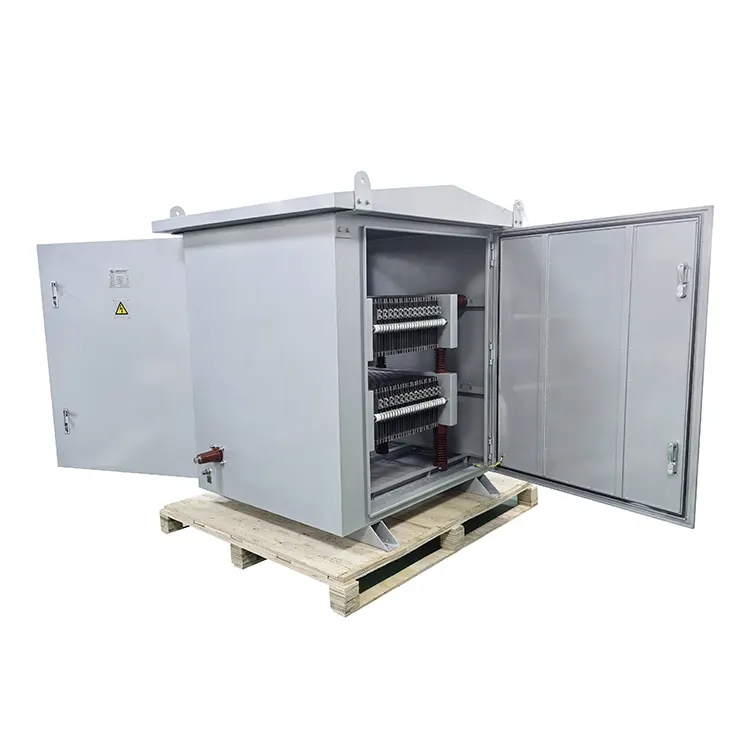

A construção deste resistor de sistema de energia enfatiza a durabilidade e a confiabilidade de longo prazo em ambientes agressivos. Os elementos do resistor utilizam um design do tipo grade fabricado em aço inoxidável de alta qualidade (SUS430 e SUS304), selecionado por sua excelente resistência à corrosão, coeficiente de temperatura estável e capacidade de suportar ciclos de falha repetidos sem degradação. Esses elementos são alojados em gabinetes robustos disponíveis em aço inoxidável SUS304, SUS316 para aplicações marítimas ou chapa de aço galvanizada pintada, todos projetados para fornecer proteção IP apropriada para instalação interna ou externa.

O desempenho elétrico é validado através de testes rigorosos: a resistência de isolamento excede 100MΩ e a resistência dielétrica é verificada em níveis de 32kV a 95kV durante um minuto. Os níveis básicos de impulso (BIL) variam de 60kV a 170kV, garantindo que o resistor possa sobreviver a quedas de raios e surtos de comutação. As classificações de tempo de 5 segundos a 60 segundos acomodam vários cenários de eliminação de faltas, com o resistor projetado para absorver toda a energia da falta sem exceder os limites de temperatura.

Como fabricante confiável de resistor de aterramento neutro na China, a RST Electric combina mais de 10 anos de experiência em engenharia de resistores de potência com profundo conhecimento de proteção de sistemas de média tensão para fornecer componentes que atendam aos rigorosos requisitos de concessionárias, plantas industriais e instalações de energia renovável em todo o mundo.

Especificação Técnica

Recursos do produto

1. Resistência a altas temperaturas - Os elementos da grade de aço inoxidável suportam o estresse térmico extremo das condições de corrente de falha sem deformação ou desvio de resistência.

2. Resistência estável e baixo TCR - Ligas especialmente selecionadas garantem mudança mínima de resistência durante ciclos de falha, mantendo uma limitação de corrente precisa.

3. Construção robusta e durável - Gabinetes resistentes e conjuntos de grade projetados para décadas de serviço em ambientes utilitários e industriais.

4.Opções de monitoramento integrado – Disponível com transformadores de corrente, sensores térmicos e contatos de alarme para indicação remota de status.

5.Conformidade padrão (IEEE32) – Projetado e testado para atender aos requisitos IEEE32 para dispositivos de aterramento neutro, garantindo desempenho confiável.

6. Ampla faixa de tensão e corrente - De 6,3kV a 35kV e 10A a 2.000A, cobrindo diversas aplicações, desde pequenos geradores industriais até grandes subestações.

7. Classificações de tempo flexíveis – disponíveis de 5 segundos a 60 segundos para combinar com esquemas de proteção específicos e tempos de eliminação de falhas.

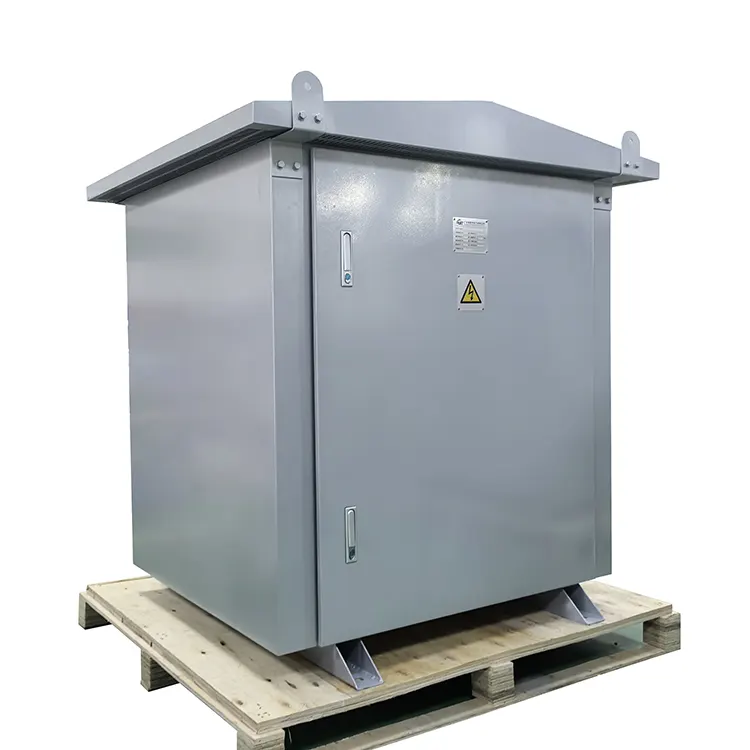

8. Gabinetes resistentes à corrosão – SUS304, SUS316 ou opções de aço galvanizado pintado para ambientes internos, externos ou marítimos.

9. Altos níveis de isolamento e BIL - Suportar tensões de 95kV e BIL de 170kV garantem a sobrevivência a quedas de raios e surtos de comutação.

10.Capacidade de projeto personalizado – Classificações de tensão especiais, valores de resistência, configurações de gabinete e pacotes de monitoramento disponíveis

Aplicações de produtos

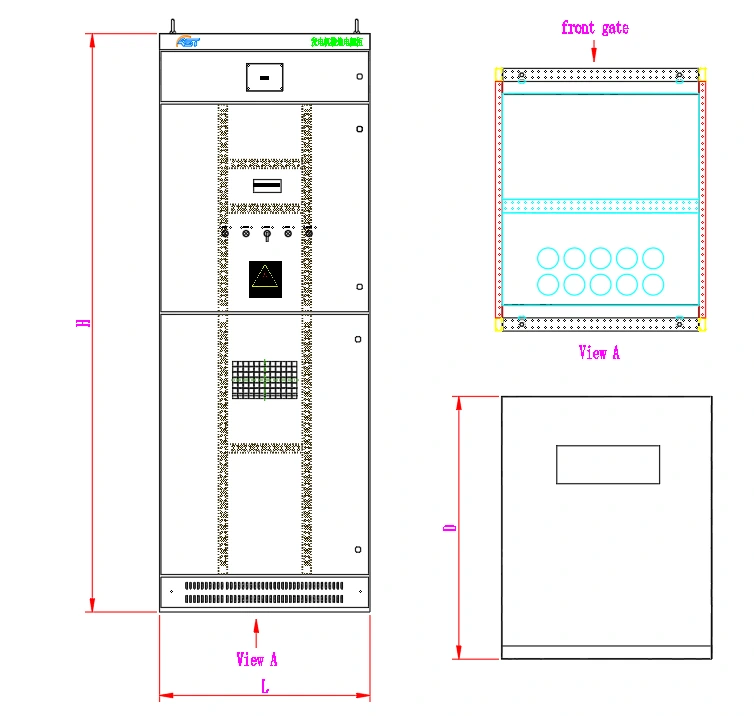

Desenho e dimensões

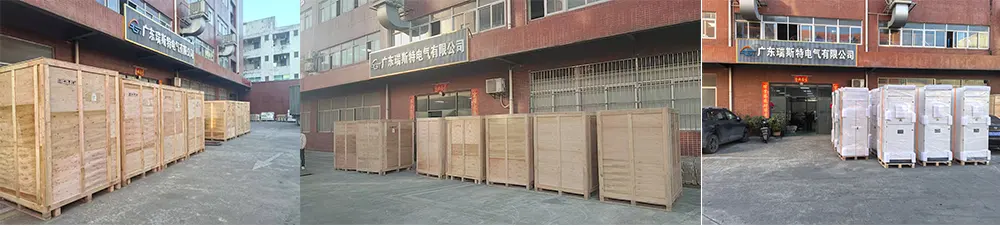

Pacote e envio

A RST Electric garante a entrega segura de todos os resistores de aterramento neutro:

● Caixa para serviço pesado: Cada NGR é montado com segurança em uma base de aço reforçada e fechado em uma caixa de compensado personalizada projetada para remessa internacional.

● Proteção contra intempéries: As unidades são envoltas em filme VCI à prova d'água com pacotes dessecantes para evitar a entrada de umidade durante o transporte marítimo.

● Disposições de Elevação: Etiquetagem clara dos pontos de elevação e centro de gravidade; suportes de envio incluídos para amarração segura.

● Proteção do Terminal: As buchas de alta tensão são protegidas com capas contra intempéries durante o transporte.

● Documentação: Documentos de remessa abrangentes incluem listas de embalagem, relatórios de testes certificados, certificações de materiais e suporte para desembaraço aduaneiro.

● Opções de frete: Coordenamos com despachantes especializados de carga pesada para frete marítimo FCL, carga de projeto ou frete aéreo, conforme necessário.

Todas as unidades passam por testes completos de aceitação de fábrica (FAT), incluindo medição de resistência, resistência de isolamento, resistência dielétrica e inspeção visual antes da embalagem.

Por que escolher a RST Electric？

Quando a proteção do sistema exige qualidade intransigente, a RST Electric atende.

Direto da fábrica, especialistas em aterramento

● Somos um fabricante certificado com sede na China, especializado na produção de resistores de aterramento neutro há mais de 10 anos.

● Controle interno completo sobre a fabricação de elementos de grade, fabricação de gabinetes, montagem e testes – garantindo qualidade consistente.

● Preços direto da fábrica para cada NGR, com estrutura de custos transparente e sem intermediários.

Fabricação Profissional e Garantia de Qualidade

● Instalações certificadas pela ISO 9001 com linhas de produção dedicadas para resistores de grade de aço inoxidável.

● Testes 100% elétricos (resistência, isolamento, dielétrico, testes de amostra BIL) realizados em cada unidade.

● A validação de imagens térmicas garante uma distribuição uniforme de calor durante a simulação de falhas.

● Equipe de engenharia experiente, especializada em proteção de sistemas de média tensão e conformidade com IEEE32.

Experiência Global, Fornecedor Confiável

● Fornecedor comprovado para empresas de serviços públicos, empresas de EPC, operadores de mineração e desenvolvedores de energia renovável em todo o mundo.

● Histórico de exportação para mais de 40 países, incluindo EUA, Canadá, Austrália, Alemanha, Arábia Saudita e Cingapura.

● Profundo conhecimento em aplicações de aterramento neutro nos setores industrial, de geração e distribuição de energia.

Personalização infinita

● Tensões do sistema: 6,3kV a 35kV (mais altas disponíveis com design personalizado).

● Correntes de falha: 10A a 2.000A (classificações especiais disponíveis).

● Classificações de tempo: 5 segundos a 60 segundos (durações personalizadas disponíveis).

● Valores de resistência: 1Ω a 9999Ω (calculados por aplicação).

● Materiais do invólucro: SUS304 / SUS316 / Aço pintado / Personalizado.

● Opções de monitoramento: CTs / Sensores térmicos / Contatos de alarme / Monitoramento remoto.

● Terminações: Buchas de alta tensão / Caixas de cabos / Personalizadas.

Entrega confiável e suporte vitalício

● Prazo de entrega padrão: 15-20 dias para classificações padrão; 20-25 dias para personalização.

● Documentação abrangente: Relatórios de testes, certificações de materiais, declarações de conformidade IEEE32, declarações CE.

● Garantia de 12 meses com solução remota de problemas e envio de peças de reposição.

● Suporte técnico disponível para integração de sistemas, coordenação de relés e comissionamento no local.
