Testador de banco de carga DC

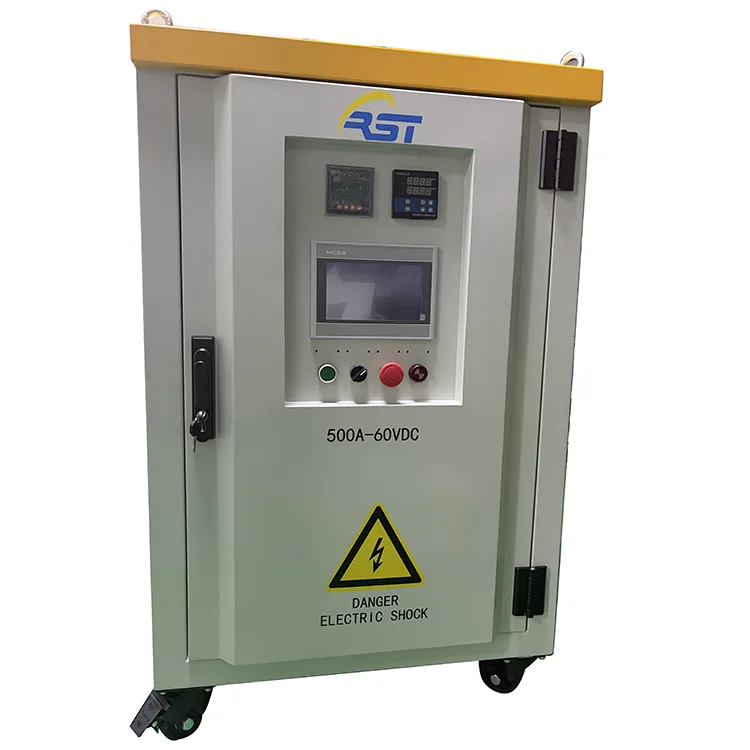

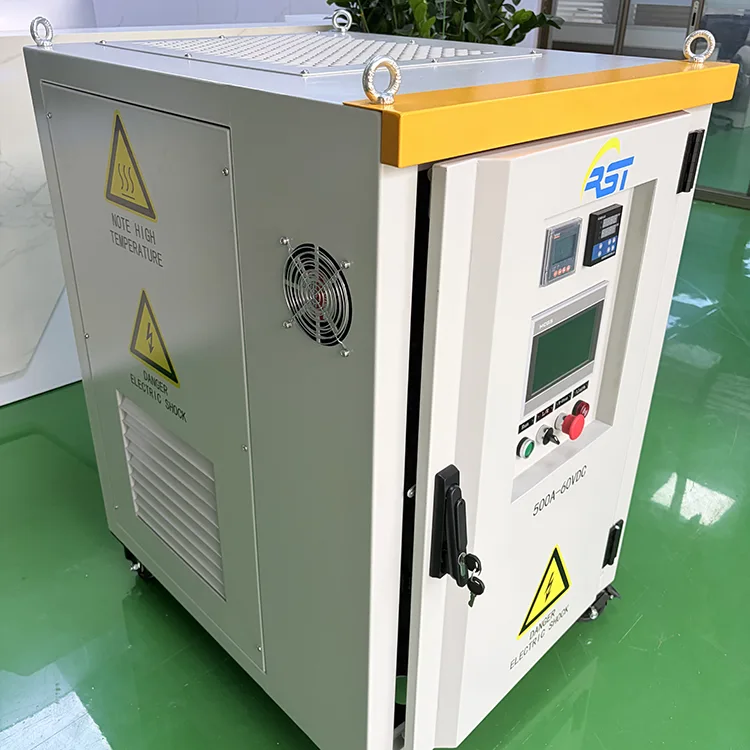

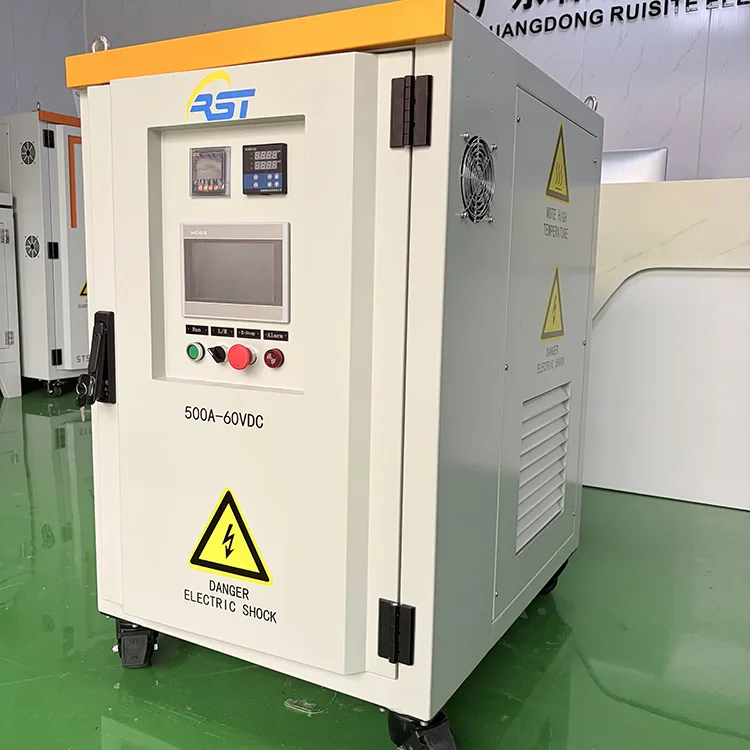

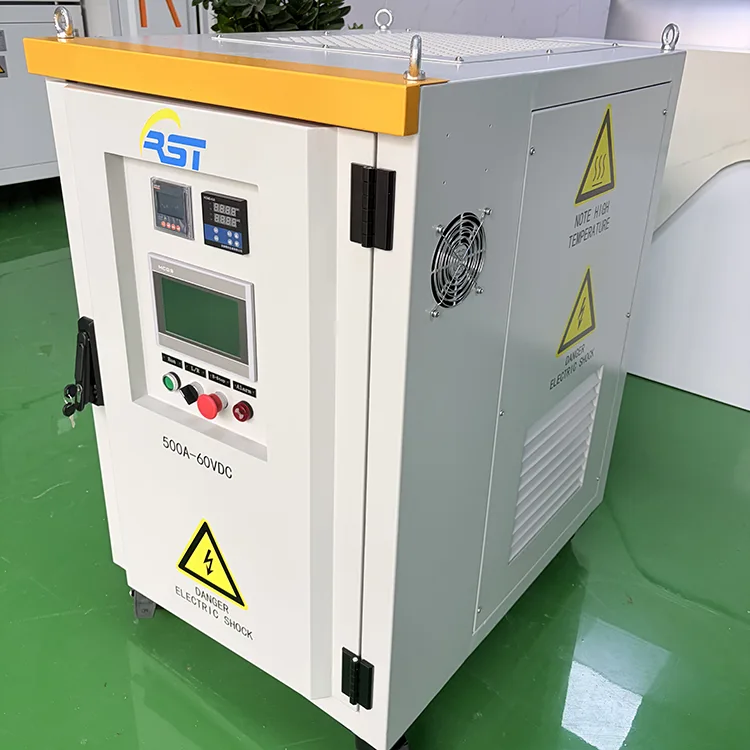

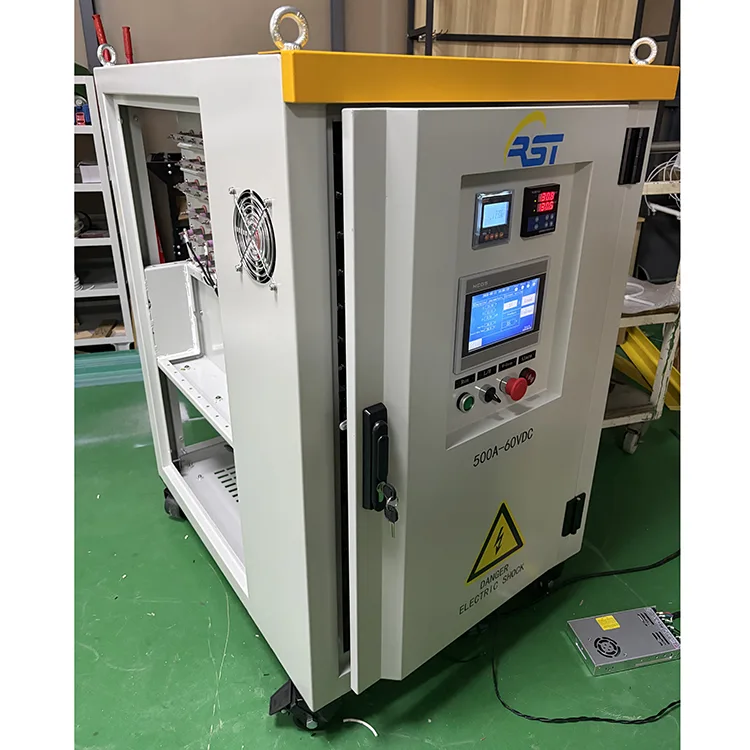

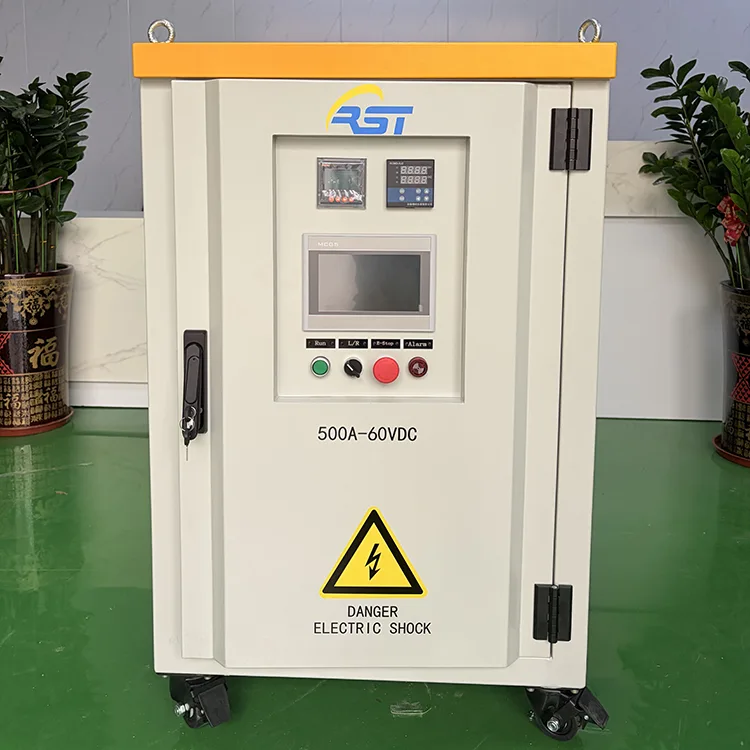

O testador de banco de carga CC RST-500A-DC60V-R é um dispositivo de teste industrial resistivo para serviço pesado projetado para simular condições de carga CC variáveis. É amplamente utilizado para testes de descarga de capacidade de baterias, envelhecimento da pilha de carregamento EV DC, fonte de alimentação DC, energia de telecomunicações, data center HVDC, novo armazenamento de energia e verificação de desempenho do sistema DC petroquímico.

Se sua equipe enfrenta bancos de carga não confiáveis ​​que superaquecem durante o comissionamento crítico ou não possui registro de dados preciso para seus sistemas DC, o RST-500A-DC60V-R oferece testes estáveis ​​e repetíveis nos quais você pode confiar.

Parâmetros técnicos principais

Principais vantagens do produto

1. Tubo de resistência de liga resistente à corrosão para longa vida útil Resistor de aço inoxidável de níquel-cromo com resistência a ácido e névoa salina, excelente isolamento e dissipação de calor, suporta descarga contínua ininterrupta sem envelhecimento rápido, reduzindo o custo de substituição do equipamento.

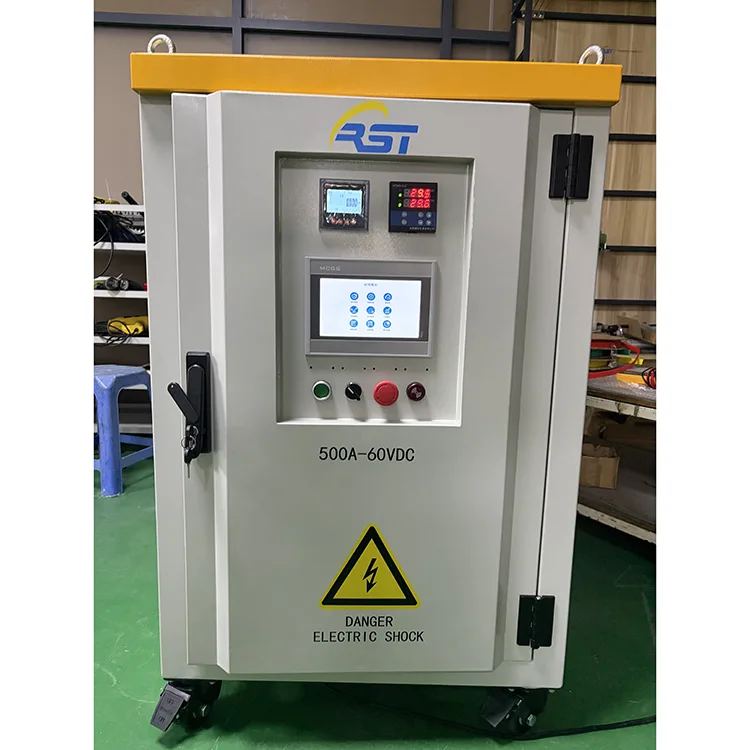

2. Sistema duplo de controle local e remoto Tela sensível ao toque MCGS integrada para carregamento manual/automático no local; A comunicação RS485 Modbus-RTU permite monitoramento remoto central, perfeito para estações de teste de envelhecimento de linhas de produção automatizadas.

Engrenagem de carga ajustável manual de 3.12 etapas + carga automática de corrente constante Dois modos de operação: carga de corrente fixa numérica (corrente alvo de um clique) e interruptor de engrenagem manual independente (engrenagens de múltiplas faixas de 1A ~ 100A). Os operadores podem simular com flexibilidade condições de trabalho de carga leve, carga média e carga total para diferentes padrões de teste.

4. Alarme de segurança completo de 6 vias e mecanismo de descarga automática Parada de emergência, sobretensão, sobrecorrente, sobretemperatura, multiproteção de baixa pressão do vento do ventilador. Quando o valor anormal excede o limite, o sistema corta instantaneamente todas as engrenagens de carga, aciona o alarme sonoro e registra os registros de alarme para evitar danos à amostra de teste.

5. Controle inteligente de temperatura e atraso do ventilador Lógica de parada automática do ventilador: o ventilador funciona continuamente após a descarga até que a temperatura de saída caia abaixo de 40 ℃ ou a contagem regressiva de 3 minutos termina, dissipa totalmente o calor residual para prolongar a vida útil do resistor.

6. Rodízios de freio móveis e layout de gabinete compacto 4 rodas móveis com trava para transferência flexível no local; dividir compartimentos de fiação independentes (circuito de controle / circuito de teste DC) separar corrente forte e fraca, fiação conveniente e inspeção diária.

7. Monitoramento de dados em tempo real e armazenamento de registro de alarme A tela sensível ao toque exibe tensão, corrente, potência, temperatura de saída e controle de temperatura ambiente simultaneamente; todos os detalhes da hora do alarme e da falha são salvos para posterior rastreabilidade da solução de problemas.

Amplos cenários de aplicação

Este testador de banco de carga DC 60V 500A se adapta a vários setores industriais:

1. Nova indústria de EV de energia: teste de envelhecimento da pilha de carregamento DC, teste de descarga da fonte de alimentação a bordo, detecção de capacidade da bateria de lítio

2. Telecomunicações e data center: manutenção de descarga do gabinete de energia 48/60 V DC, verificação da capacidade da bateria de backup

3. Armazenamento de energia e energia: teste de desempenho de saída do gerador DC, teste de descarga do ciclo da bateria de armazenamento solar fora da rede

4. Fabricação Industrial: Teste de envelhecimento da fábrica de fonte de alimentação de comutação DC, simulação de carga do retificador DC

5.Petroquímica e Ferroviária: Inspeção de manutenção regular do sistema DC de backup da estação

Guia de manutenção diária e periódica

1. Inspeção diária de pré-ligação (aproximadamente 5 minutos, para evitar fuga térmica e falhas elétricas)

Itens de inspeção

● Fio de aterramento: Confirme visual e manualmente se o fio de aterramento do gabinete está firmemente conectado e não solto.

● Entrada/Saída de Ar: Certifique-se de que não haja obstruções a menos de 3 metros da entrada de ar e 5 metros da saída de ar para garantir um fluxo de ar desobstruído.

● Operação do ventilador: Após a partida, preste atenção a qualquer ruído anormal do rolamento, vibração violenta ou emperramento.

● Interior da Câmara do Resistor:Abra a porta de acesso e verifique se há objetos estranhos caídos ou forte acúmulo de poeira.

● Botões do painel e parada de emergência: teste todos os botões físicos, interruptor de parada de emergência e tela sensível ao toque para garantir uma resposta sensível.

Plano Regular de Manutenção Preventiva

A cada 2-4 semanas (ajuste de acordo com os níveis de poeira da oficina)

Limpe o filtro de ar de entrada (o filtro na parte inferior do equipamento é lavável).

Operação: Remova o filtro → Enxágue para remover poeira e óleo → Seque bem antes de reinstalar.

Notas: Nunca opere a máquina sem filtro.

Trimestralmente (a cada 3 meses) – Manutenção Profunda

Antes da operação: Desconecte a fonte de alimentação a montante e bloqueie/etiquete a máquina (LOTO). Deixe os componentes internos esfriarem completamente.

● Teste de resistência de isolamento:Valor padrão ≥ 2MΩ. Se estiver abaixo deste valor, pare imediatamente a máquina e verifique se há componentes de isolamento danificados pela umidade ou carbonizados.

● Aperte as conexões elétricas: Abra as portas dianteiras e traseiras e aperte todos os terminais soltos e parafusos de fixação um por um.

● Inspeção visual do elemento do resistor: Verifique os tubos do resistor de liga de níquel-cromo quanto a descoloração anormal (oxidação e vermelhidão), deformação, tamanho de malha reduzido ou presença de matéria estranha.

● Limpeza profunda dos elementos do resistor: Remova suavemente a poeira de dentro e de fora dos tubos usando uma escova macia ou ar comprimido seco de baixa pressão (≤5 bar).

● Medição de resistência: meça o valor real da resistência para cada faixa usando um multímetro, registre as leituras e substitua quaisquer resistores danificados/desviados.

● Verificação dos parâmetros de alarme: Acesse a página de configurações da IHM e verifique cada limite de alarme, incluindo temperatura e pressão do ar, para garantir que correspondam às configurações de fábrica.

A cada seis meses – Verificação do torque de conexão

Importância: O ciclo térmico de longo prazo pode fazer com que os barramentos e os parafusos de alta corrente se soltem, levando ao aumento da resistência de contato e ao superaquecimento localizado.

Operação: Utilizando uma chave dinamométrica calibrada, aperte todas as conexões dos barramentos e dos parafusos do núcleo, uma por uma, de acordo com o valor de torque padrão especificado no manual que acompanha.

Solução de problemas de falhas comuns

1. Causa do alarme de parada de emergência: botão vermelho de parada de emergência pressionado;

Solução: gire a parada de emergência no sentido horário para reiniciar e reinicie o dispositivo

2. Causa do alarme de temperatura excessiva: duto de ar bloqueado, falha do ventilador, carga total de longa data sem dissipação de calor;

Solução: Limpe as aberturas de ventilação, inspecione a fiação do ventilador, pause o teste para esfriar

3. Alarme de sobretensão/sobrecorrente Causa: A saída CC de teste excede o limite predefinido;

Solução: Verifique o valor limite de tensão/corrente na página de configuração, ajuste a saída da fonte de alimentação de amostra

4. Alarme de baixa pressão do vento do ventilador Causa: Ventilador não ligado, fiação solta, direção de saída de ar invertida;

Solução: Reinicie o ventilador, reaperte os terminais do ventilador, confirme o fluxo de ar para cima a partir da saída superior

Perguntas frequentes

Q1: O RST-500A-DC60V-R pode testar baterias e fontes de alimentação CC?

Sim, foi construído especificamente para isso. O testador de banco de carga DC opera em um modo de corrente constante onde a resistência interna muda dinamicamente para manter a corrente definida (por exemplo, 500A) fixa, mesmo quando a tensão do dispositivo em teste flutua. Isso o torna ideal tanto para um teste de descarga de bateria de telecomunicações de 48 V quanto para um teste de queima de fonte de alimentação industrial de 60 V.

Q2: Como integro este testador de banco de carga DC em minha bancada de teste automatizada?

O painel traseiro possui uma interface Modbus-RTU via RS485. Você pode escrever facilmente um script simples em Python, LabVIEW ou um controlador PLC para enviar comandos como "Set Current 350A" e ler alarmes de tensão, corrente e status em tempo real. O mapa de registro Modbus está totalmente documentado no manual do usuário.

Q3: O nível de ruído está listado como 70dB. Isso é adequado para um ambiente de laboratório?

A uma distância de 1 metro, o ruído em plena carga é ≤70dB, o que é comparável a um aspirador de pó barulhento. Ele foi projetado para lojas industriais ou áreas de teste dedicadas. Para uso prolongado em laboratório, os usuários geralmente posicionam o testador de banco de carga CC em uma sala adjacente com uma conexão de barramento de passagem, já que o controle é totalmente remoto.

Q4: O que significa o “R” no número do modelo?

O “R” designa um tipo de carga puramente resistiva. Ao contrário das cargas capacitivas ou indutivas, esta unidade apresenta um fator de potência unitário (PF=1), criando uma carga verdadeira e sem distorção. Isto é essencial para testar com precisão o tempo de funcionamento real das baterias e o comportamento térmico das fontes de alimentação sem introduzir variáveis ​​de potência reativa.

P5: O que acontece se a alimentação auxiliar de 230 VCA falhar durante um teste?

Este é um cenário crítico de segurança. Após a perda de energia auxiliar, os contatores desconectarão imediatamente a carga CC, levando o teste a um estado seguro de carga zero. Os ventiladores de resfriamento também irão parar, portanto a massa térmica dos elementos de resistência é projetada para absorver o calor residual sem danos nesta condição de emergência.

Por que escolher bancos de carga DC da série Ruisite RST?

1. Fabricante direto da fábrica com P&D e produção independentes, relatório de teste completo e manual do usuário fornecido com cada unidade

2. Teste rigoroso de envelhecimento de fábrica antes da entrega, módulo de medição de alta precisão de classe 0,5

3. Suporte pós-venda global, vídeo de operação completo e documento técnico de manutenção

4. Modelos personalizáveis ​​de banco de carga de tensão/corrente disponíveis para diferentes demandas de teste

5. Rigoroso controle de qualidade: circuito de alimentação suporta teste de isolamento AC2.5kV, resistência de isolamento ≥100MΩ

Casos de aplicação do mundo real

Caso 1: Teste de envelhecimento de bateria e carregador CC do EV Lab dos Emirados Árabes Unidos (cenário de teste contínuo de alta temperatura, projeto Dubai New Energy Lab)

Um instituto terceirizado de testes de nova energia em Dubai, Emirados Árabes Unidos, realiza testes regulares de certificação para baterias de lítio e carregadores DC EV. Ele aumenta as altas demandas em resistência a altas temperaturas, descarga estável de grandes correntes e registro automático de dados de testadores de carga CC. Os principais destaques do aplicativo são os seguintes:

1. Suporta tensão DC de largura de 0–60 V e descarga de corrente constante contínua de 0–500A, compatível com baterias de armazenamento solar de 48/60 V e carregadores EV DC de baixa velocidade de 30 kW para testes de dupla finalidade;

2. Projeto de resfriamento de ar forçado com ventilador duplo reforçado e operação contínua de carga total estável sob alta temperatura ambiente de longo prazo de 40–45 ℃ sem desligamento por superaquecimento;

3. Registrador de dados com tela de toque integrado com função de exportação de relatório CSV, armazenando curvas de teste completas para atender aos padrões de arquivamento de certificação de produtos energéticos locais dos Emirados Árabes Unidos;

4. Gabinete à prova de poeira IP23 com circuitos completos de multiproteção (sobretensão, sobrecorrente, conexão reversa, corte automático de supertemperatura), combinado com saída de alarme de contato seco para monitoramento remoto, adaptando-se ao clima costeiro quente e arenoso;

5.Configurado com módulos de controle industrial padrão, desempenho estável após ciclos frequentes de envelhecimento de longas horas, reduzindo significativamente os custos de mão de obra de gravação manual de laboratório.

Caso 2: Unidade de Carga de Frenagem Dinâmica de Plataforma de Perfuração Offshore (Cenário Anticorrosão para Serviços Pesados, Projeto de Plataforma de Petróleo da Indonésia)

1.Uma plataforma de perfuração de petróleo offshore da Indonésia requer equipamentos de carga de frenagem de suporte para sistemas de acionamento elétrico VFD, com altos padrões de resistência à névoa salina e frenagem estável de ciclo longo. Os principais destaques do aplicativo são os seguintes:

2. Faixa de resistência de liga de níquel-cromo com valor de resistência estável ± 5%, equipada com ventiladores de resfriamento axiais duplos e proteção de alarme diferencial de pressão de ar;

3. Armário de pintura resistente à névoa anti-sal com grau de proteção IP23, resistindo efetivamente à corrosão do sal costeiro marinho;

4. Proteção dupla de monitoramento de volume de ar e sensor de temperatura excessiva, enviando automaticamente sinal de parada para o sistema de controle da plataforma de perfuração sob dissipação de calor anormal;

5. Componentes modulares de resistência destacáveis, fáceis para manutenção regular offshore e substituição rápida de peças danificadas.

Caso 3: Teste de carga de aceitação do grupo gerador de parque eólico (cenário de teste externo de longa duração, projeto de estação de energia eólica do Vietnã)

1.Um grande investidor em energia eólica no Vietnã precisa de testes de aceitação de carga total para grupos geradores de backup de estações de reforço de turbinas eólicas, apresentando requisitos rigorosos sobre dissipação contínua de calor e proteção de segurança externa de bancos de carga. Os principais destaques do aplicativo são os seguintes:

2. Estrutura de resfriamento de ar forçado de duto de ar curvo grande de dupla face, realizando operação ininterrupta de carga total de 12 horas sem superaquecimento;

3. Gabinete integrado à prova de chuva e poeira IP23, equipado com luz de advertência de alta temperatura, adequado para clima complexo de campo de vento ao ar livre;

4.Interface de comunicação remota Modbus reservada, suportando upload síncrono em tempo real de dados de teste para a plataforma de controle central do parque eólico;

5. Proteção de segurança multicamadas completa, incluindo desligamento contra superaquecimento, sobrecorrente e curto-circuito, com alças de elevação e base de empilhadeira para içamento e transbordo convenientes em campo.

Caso 3: Teste de envelhecimento FAT do UPS do data center (cenário de teste contínuo em lote interno, projeto do fabricante IDC da Tailândia)

1. Um fabricante de equipamentos para data center da Tailândia realiza testes de envelhecimento em fábrica em lote para fontes de alimentação em espera de UPS, exigindo alta eficiência de teste e gravação automática de dados. Os principais destaques do aplicativo são os seguintes:

2. Carga de resistência ajustável contínua, suportando teste de carga segmentada de UPS 25%/50%/75%/100% de carga total;

3. Tela de toque industrial integrada, armazenando automaticamente dados de tensão, corrente, potência e tempo de execução, relatórios de teste de exportação com um clique para arquivamento de inspeção de fábrica;

4. Gabinete de controle elétrico dividido independente, área isolada de alta tensão com sinais de alerta óbvios para evitar choque elétrico acidental durante testes em lote;

5.Estrutura de ventilador otimizada de baixo ruído, adequada para operação contínua de oficina interna de longo prazo sem interferência excessiva de ruído.
