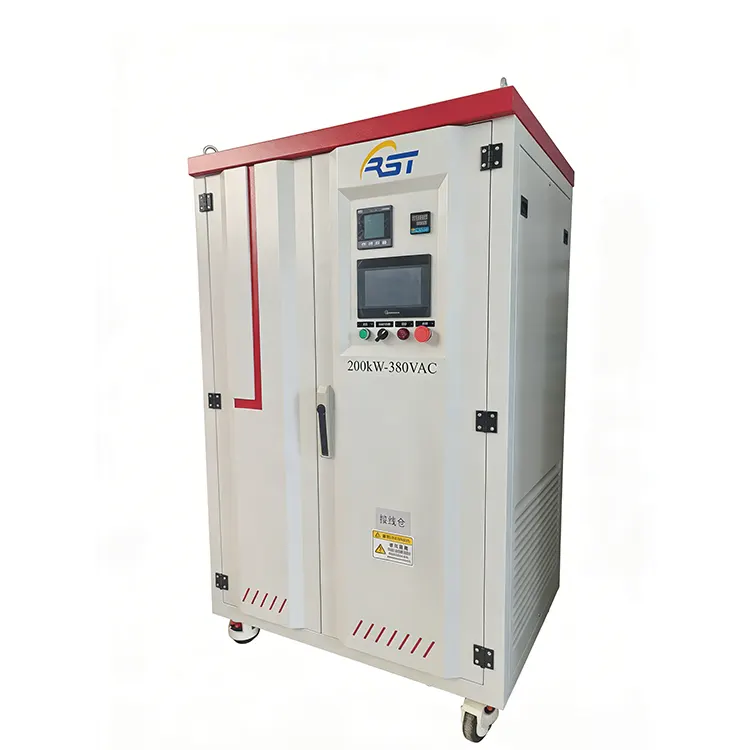

O banco de carga resistiva CA de 200 kW da RST Electric é uma solução de teste versátil adaptada para tarefas de validação de energia de média escala. Adequado para sistemas de 400 V CA a 50/60 Hz, este banco de carga resistiva de 200 kW apresenta controle de carga escalonado com um passo mínimo de 1 kW, permitindo simulação precisa de cargas elétricas do mundo real para geradores a diesel/gás, sistemas UPS e inversores solares.
A unidade inclui um medidor multifuncional da série CET PMC para exibição precisa em tempo real de tensão, corrente, potência e frequência Classe 0.5. Disponível com controle remoto opcional via software de PC ou Modbus-RTU (RS485), ele se adapta perfeitamente a ambientes de teste automatizados. Seja implantado em data centers, fazendas solares ou plantas industriais, esse banco de carga fornece a precisão e a durabilidade necessárias para testes de energia críticos.
|
Parâmetro |
Especificação |
|
Modelo |
RST-200kW-400V |
|
Tipo de carga |
Resistivo (resistivo puro, fator de potência = 1,0) |
|
Tensão nominal |
CA 400V / 415V / 440V (personalizável) |
|
Freqüência |
50 Hz / 60 Hz (detecção automática) |
|
Número de fases |
Trifásico 4 fios (3P4W) + Terra (personalizável) |
|
Potência nominal |
200 kW @PF 1,0 |
|
Potência de controle (Aux.) |
AC 400V (3P4W) ou externo 220V monofásico (selecionável pelo usuário) |
|
Carregar resolução da etapa |
1 kW mín. Etapa Configuração: 1kW + 2kW×2 + 5kW + 10kW×2 + 20kW + 50kW×3 A configuração da etapa de carregamento é totalmente personalizável mediante solicitação. |
|
Funções de proteção |
Proteção contra curto-circuito, proteção contra sobrecorrente, proteção contra sobretensão, proteção contra falha do ventilador (intertravamento do volume de ar), proteção contra sobretemperatura (rejeição automática de carga + alarme), parada de emergência. |
|
Parâmetros de medição |
Exibição em tempo real de Tensão 3P, Corrente, Potência Ativa (kW), Potência Reativa (kVAR), Potência Aparente (kVA), Fator de Potência, Frequência. |
|
Precisão de exibição |
Classe 0,5 (padrão IEC) |
|
Precisão de carregamento |
±3% (geral) / ±5% (por etapa) |
|
Método de resfriamento |
Resfriamento por ar forçado (entrada inferior/exaustão superior ou horizontal). Partida/parada automática do ventilador interligada com contatores de carga. |
|
Construção do chassi |
Chapa personalizada, chapa de aço laminada a frio com pulverização eletrostática de plástico. |
|
Nível de proteção IP |
Padrão: IP20 (interno) Opcional: IP23 (à prova de gotejamento) / IP54 (à prova de intempéries ao ar livre) |
|
Método de Movimento |
Alças de elevação superiores + canais inferiores da empilhadeira + rodas giratórias para serviço pesado (opcional). |
|
Ciclo de trabalho |
Operação contínua (24 horas por dia, 7 dias por semana) |
|
Nível de ruído |
≤ 75dB a 3 metros de distância |
|

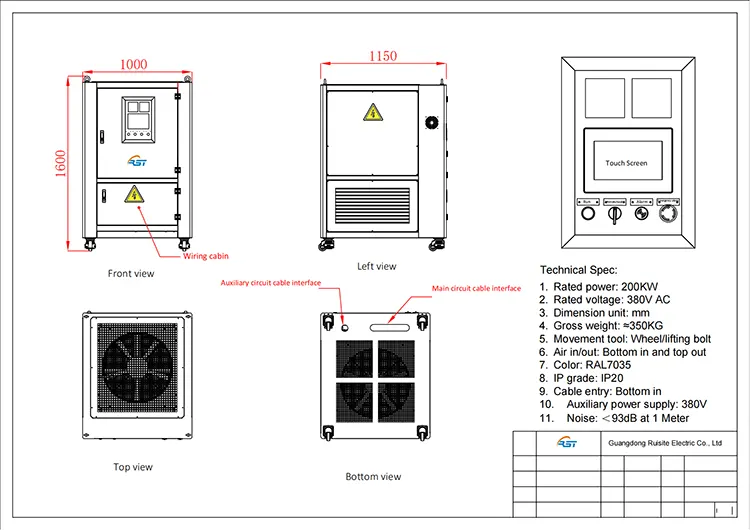

Dimensões (L×P×A) |
950 mm × 1150 mm × 1650 mm (personalizável) |
|
Peso |
Aprox. 350kg (dependendo das opções) |
|
Cor |
RAL 7035 (Cinza) / Personalizável |
|
Marca do medidor |
Série PMC CET (China Electric Tech) ou marca equivalente de alta qualidade. |
|
Componentes Principais |
Contator: Schneider/ABB; CLP: Siemens/Delta; Resistor: Liga Ni-Cr (autodesenvolvida). |
|
Comunicação |
RS485 + Modbus-RTU (padrão). Ethernet/TCP/IP (opcional). |
|
Lista de envio |
Banco de carga AC ×1, relatório de teste ×1, manual de instruções (inglês) ×1, CD de software ×1, conversor RS485 ×1 (para opção de controle remoto). |
O passo mínimo de 1 kW permite simulação precisa desde sem carga até carga total de 200 kW, atendendo a diversos requisitos de teste, desde pequenos carregadores de bateria até grandes grupos geradores.
Mudanças rápidas de carga (contatores operados e mantidos eletricamente) permitem a simulação dinâmica de condições de carga do mundo real, incluindo testes repentinos de rejeição de carga e análise de resposta transitória.
Utiliza componentes de marcas mundialmente famosas: contatores Schneider/ABB, PLC de nível industrial e elementos resistivos de liga de níquel-cromo desenvolvidos pela própria empresa (revestimento de aço inoxidável, garantia de 3 anos).

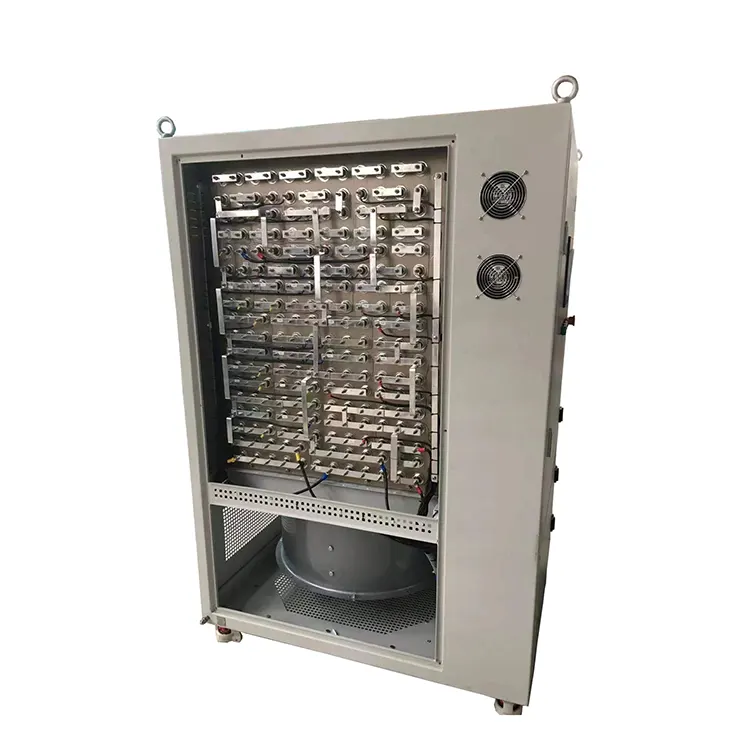

Elementos resistivos montados em bandejas deslizantes de fácil acesso. O design modular simplifica a manutenção, reduz o tempo de inatividade e reduz o custo total de propriedade.
Padrão: Botoeira com medidores digitais;
Opcional: IHM colorida com tela sensível ao toque de 7 polegadas com controlador lógico programável (PLC) que permite sequências de teste automáticas personalizadas. Os usuários podem predefinir perfis de carga (várias etapas com duração) para validação do gerador totalmente automatizada.

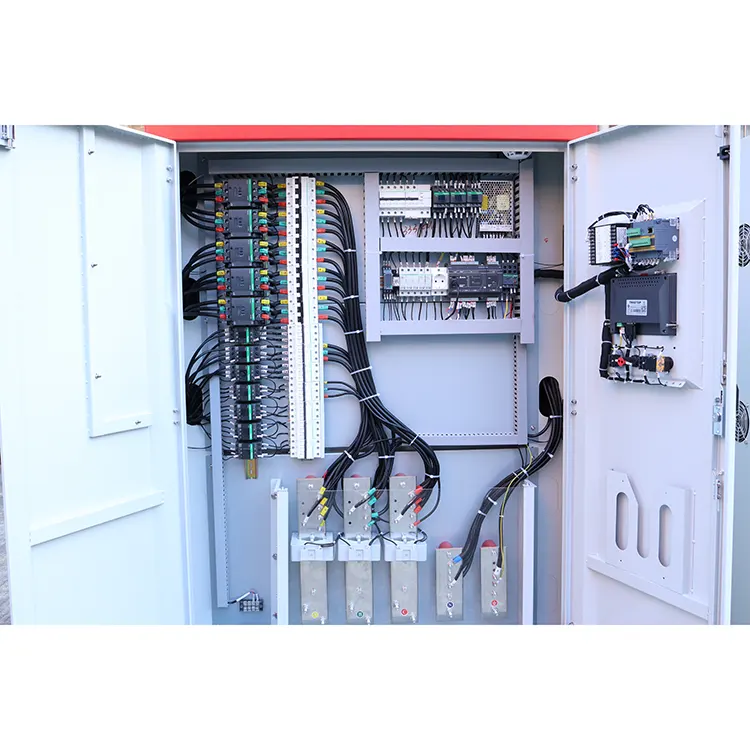

Monitoramento de temperatura excessiva com rejeição automática de carga, detecção de falha do ventilador com intertravamento de carga, fusíveis do circuito de derivação em cada etapa de carga (máximo de 50kW por ramificação), botão de parada de emergência e compartimentos térmicos/de controle separados para evitar danos causados pelo calor em componentes eletrônicos sensíveis.
O banco de carga resistiva de 200 kW é ideal para comissionamento, testes de prova de carga, exercícios periódicos de confiabilidade e prevenção de "empilhamento úmido" do motor (acúmulo de combustível não queimado) com regulação de carga mínima. Atende aos padrões NFPA 110 para sistemas de energia em espera de emergência.
Valida o desempenho, o tempo de execução (teste de descarga da bateria) e a eficiência de unidades UPS trifásicas em data centers, hospitais e instalações de infraestrutura crítica.
Testa inversores ligados à rede e fora da rede sob cargas resistivas controladas para verificar a produção de energia, o desempenho térmico e a conformidade da rede.
Avalia o desempenho da bateria e do inversor em aplicações ESS, incluindo testes de ciclo de carga/descarga e validação do sistema.
Garante a confiabilidade de fontes de energia CA e unidades de distribuição de energia (PDUs) em ambientes de fabricação, fábricas automotivas e instalações aeroespaciais.
|
Modo de controle |
Descrição |
|
Manual Local |
Interruptores de botão de nível industrial com indicadores LED. Cada etapa de carga pode ser ligada/desligada manualmente. O medidor digital multifuncional exibe todos os parâmetros elétricos. |
|
CLP local + IHM |
Tela sensível ao toque colorida de 7 polegadas. Perfis de carga automática programáveis, registro de dados, gráficos de tendências em tempo real e exportação de dados USB. Níveis de acesso protegidos por senha. |
|
Software para PC Remoto |
O software baseado em Windows permite o controle total do banco de carga a partir de um laptop/PC. Perfis de carga automáticos, exibição de gráficos em tempo real, registro de dados e geração de relatórios de teste (exportáveis para Excel/Word/JPG). |
|
Modbus-RTU (RS485) |
Interface de comunicação padrão para integração em sistemas de gerenciamento predial (BMS), SCADA ou infraestrutura de automação existente. Registros Modbus fornecidos para indicação remota e aquisição de dados. |
A RST Electric garante a entrega segura e oportuna de cada banco de carga resistiva de 200 kW:
Embalagem protetora - Embalagem de filme antiestático e com barreira de umidade de nível industrial, colocada em amortecimento de espuma de alta densidade personalizado com caixa de compensado reforçado para unidades de serviço pesado.
Fixação Estrutural – Suporte interno e almofadas de absorção de choque para evitar deslocamento de componentes ou danos por vibração durante o transporte.
Proteção de terminais e painel de controle – Tampas de terminais seladas com tampa retrátil, painel de controle envolto em filme plástico bolha e protetores de canto para evitar poeira, umidade e impacto.
Documentação – Lista de embalagem, relatório de teste de fábrica, certificado de medição de resistência, chave térmica/folha de dados NTC, diagrama de fiação e manual de instalação incluídos.
Opções de frete –
Correio expresso (DHL/FedEx/UPS) para unidades de amostra;
Frete aéreo para lotes pequenos e médios;
Frete marítimo (contêiner de 20FT/40FT) para pedidos em grandes quantidades, com palete de madeira e cintas para movimentação de empilhadeiras.
Alfândega e Conformidade – Caixas de compensado fumigado com padrão de exportação, em conformidade com a ISPM-15 para remessa internacional.
Quando o teste de carga de alta capacidade atende à confiabilidade de serviço contínuo, a RST Electric atende.
Fabricante certificado com sede na China, especializado em bancos de carga resistiva de alta potência (1kW – 500kW+) para testes de geradores, UPS e baterias.
Enrolamento de elementos, soldagem, montagem e calibração térmica internos – controle de qualidade total sob o mesmo teto.
Preços direto da fábrica com estrutura transparente, sem intermediários, sem custos ocultos.
Instalações certificadas ISO 9001:2015 com linhas de produção dedicadas para bancos de carga pesada.
100% de testes antes do envio:
Teste de carga de energia escalonado/contínuo (0 → 25% → 50% → 75% → 100%)
Resistência de isolamento e resistência de alta tensão
Intertravamento do ventilador e proteção térmica (corte de superaquecimento)
Verificação da interface de controle (remoto/local, PLC, PC)
Equipe de engenharia com experiência em simulação térmica, projeto de fluxo de ar e calibração de precisão de etapa de carga.
Fornecedor comprovado para fabricantes de geradores, integradores de UPS, data centers, estaleiros e concessionárias de energia.
Exportado para mais de 40 países, incluindo Alemanha, EUA, Japão, Austrália e Emirados Árabes Unidos.
Compreensão profunda dos padrões internacionais de testes:
IEC 60146, IEC 61000 (EMC)
UL 508A (painéis de controle industrial)
NEMA ICS 10, GB/T 13675
|
Recurso |
Opções |
|
Potência nominal |
200kW (outras classificações: 50kW / 100kW / 300kW / 500kW disponíveis) |
|
Tipo de carga |
Resistivo puro (PF = 1,0) / RL / RC personalizável |
|
Tensão |
CA 400V / 415V / 440V / 480V / 690V (personalizável) |
|
Fases |
3P3W / 3P4W + Terra / Monofásico |
|
Carregar resolução da etapa |
1 kW, 5 kW, 10 kW ou contínuo (controlado por SCR) |
|
Modo de controle |
Manual (alternância/botão) / Remoto (contato seco) / PLC / PC (RS485 Modbus) |
|
Mostrar |
Digital (V, A, kW, Hz, PF, tempo de execução) / IHM touchscreen |
|
Resfriamento |
Ar forçado (ventilador axial) / Descarga de ar remota canalizável |
|
Gabinete |
IP23 (interno) / IP54 (externo) – à prova de intempéries com proteção de persianas |
|
Proteções |
Superaquecimento, falha do ventilador, intertravamento da porta, parada de emergência |
|
Conexão |
Camlock / barramento de cobre / terminação de terminal de cabo |
|
Registro de dados |
Opcional: exportação USB/cartão SD/software para PC para geração de relatório de teste |
Tempo de espera:
Configuração padrão de 200 kW: 15 a 20 dias
Totalmente personalizado (PLC, tela sensível ao toque, registro de dados): 25 a 35 dias
Garantia padrão de 18 meses, opções estendidas disponíveis (até 36 meses)
O suporte vitalício inclui:
Solução de problemas remotos e atualizações de firmware
Serviço de calibração de banco de carga (recertificação anual)
Peças sobressalentes (elementos de aquecimento, ventiladores, contatores) estocadas por mais de 10 anos
Consulta técnica gratuita para dimensionamento de banco de carga, planejamento de resolução de etapas e projeto de procedimento de teste de gerador/UPS
