banco de carga CA de 500KW 380V

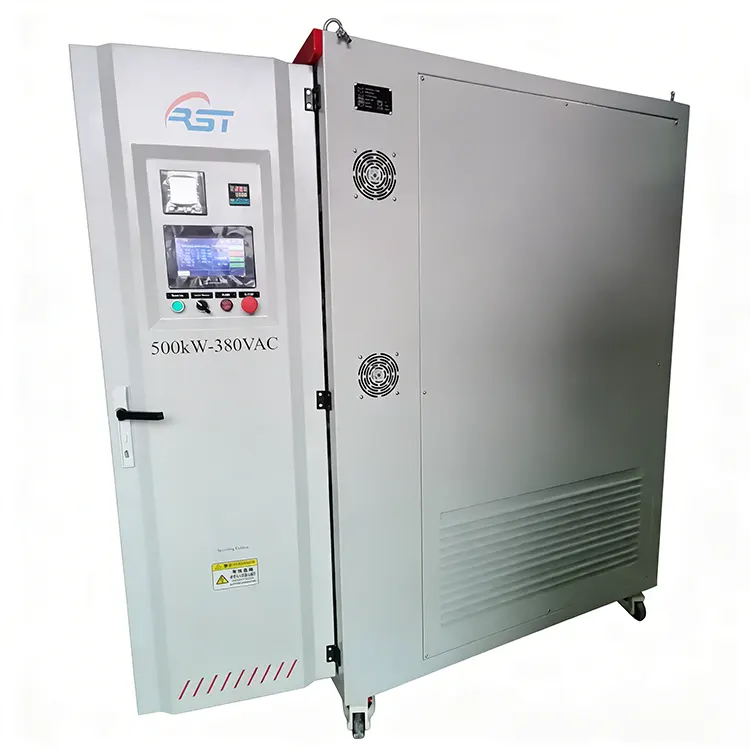

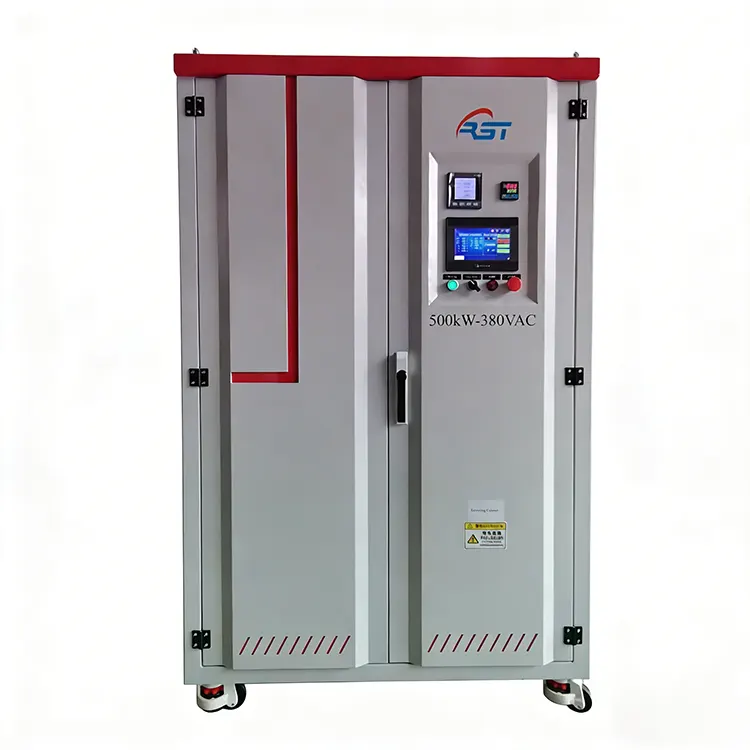

O banco de carga resistiva CA de 500 kW da RST Electric representa a vanguarda da tecnologia de testes de alta potência. Operando a 380 V CA (50/60 Hz), este banco de carga de 500 kW 380 V CA emprega uma arquitetura de banco de resistores modular com uma carga escalonada mínima de 5 kW, permitindo simulação granular de cargas elétricas do mundo real. A unidade está equipada com um medidor de potência da série CET PMC de alta precisão que exibe tensão (L-N/L-L), corrente, potência ativa/reativa/aparente, fator de potência, frequência e energia cumulativa - tudo em uma vibrante tela sensível ao toque HMI de 7 polegadas. Construído para resistir a ambientes agressivos, o chassi é fabricado em aço laminado a frio de alta resistência com um revestimento anticorrosivo de vários estágios. O sistema de resfriamento por ar forçado utiliza ventiladores de velocidade variável com sensores térmicos independentes, ajustando automaticamente o fluxo de ar com base nas demandas de carga em tempo real para maximizar a eficiência e minimizar o ruído acústico. Para testes automatizados, o banco de carga suporta operação remota via RS485/Modbus-RTU, Ethernet/IP ou software baseado em PC, permitindo integração perfeita em sistemas SCADA existentes ou protocolos de teste personalizados. Com mais de 15 anos de experiência em fabricação especializada, a RST Electric garante que cada unidade passe por exaustivos testes de aceitação de fábrica (FAT) antes do envio, completos com relatórios de teste calibrados.

1.Resolução de carga ultrafina - incrementos de passo de 5kW permitem simulação precisa de variações de carga, crítica para testes de governador e AVR.

2. Gerenciamento térmico inteligente - Os ventiladores controlados por PID mantêm as temperaturas ideais do resistor, prolongando a vida útil e reduzindo o ruído acústico.

3. Arquitetura de segurança abrangente - Proteção contra superaquecimento em dois estágios com sensores independentes; perda de fase e detecção de desequilíbrio de tensão.

4. Pronto para a Indústria 4.0 - A interface Ethernet/Modbus TCP padrão permite monitoramento remoto e integração com sistemas de automação de planta.

5. HMI centrada no usuário - Tela sensível ao toque intuitiva de 7 polegadas com perfis de carga gráficos, tendências em tempo real e predefinições de teste de um toque.

6. Capacidade de operação paralela - O modo mestre-escravo permite combinar várias unidades para testes de vários megawatts sem controles externos complexos.

7. Mobilidade para serviços pesados ​​- Chassi reforçado com bolsos para empilhadeiras de quatro vias e alças de elevação projetadas para fácil relocação do local.

Especificação Técnica

Cenário de aplicação de banco de carga de 500KW 380V AC

● Usinas Térmicas e a Gás - Comissionamento e testes de carga de rotina de turbinas a vapor, turbinas a gás e geradores a diesel de até 500kW.

● Data centers em hiperescala – Validação de sistemas UPS multi-MW, geradores de backup e unidades de distribuição de energia (PDUs) sob condições de pico de carga.

● Parques de Energia Renovável – Testes de inversores solares em grande escala, conversores de turbinas eólicas e sistemas de armazenamento de energia de bateria (BESS) com potência nominal total.

● Indústria Pesada – Teste de carga de grandes motores de indução, inversores de frequência variável (VFDs) e infraestrutura de energia de usinas.

● Offshore e Marítimo - Adequado para testes de geradores de plataformas, validação de sistemas de energia a bordo e equipamentos elétricos de plataformas de perfuração.

● Laboratórios de Pesquisa e Certificação – Fornecendo cargas resistivas precisas para desenvolvimento de produtos, testes de tipo e verificação de conformidade de código de rede.

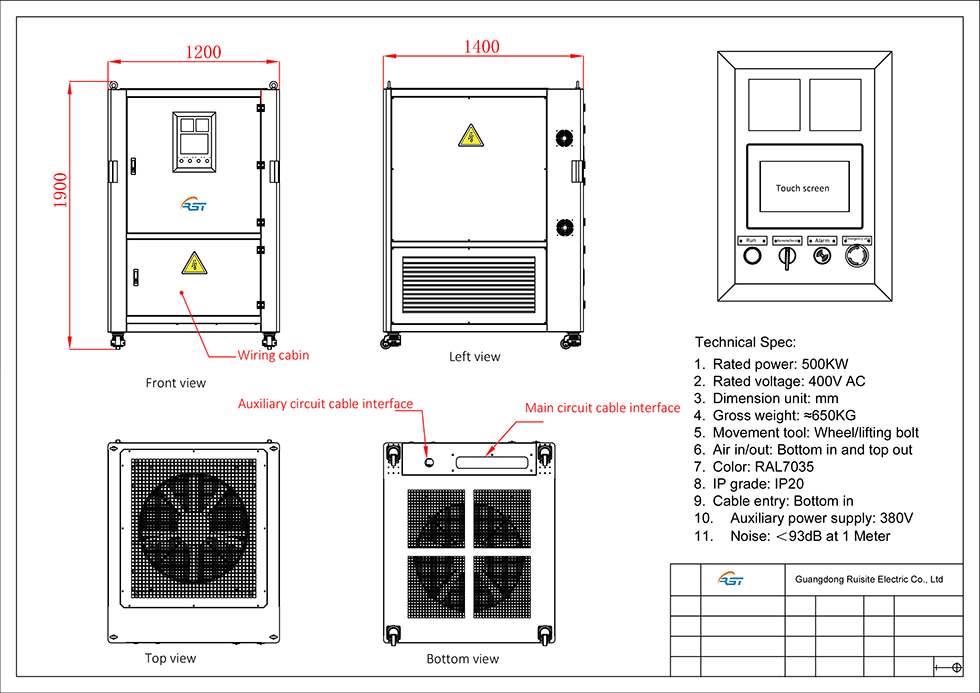

Desenho e dimensões

Pacote e Envio

A RST Electric emprega um protocolo de embalagem rigoroso para todas as exportações de banco de carga de 500kW 380V AC. Cada unidade é primeiro envolvida em filme VCI (Inibidor de Corrosão por Vapor) para proteção contra umidade e, em seguida, envolvida em múltiplas camadas de filme elástico industrial. Cintas de aço resistentes fixam a carga a um palete de exportação reforçado, e todo o conjunto é fechado em uma caixa de compensado feita sob medida e livre de fumigação, em conformidade com os padrões ISPM 15. Para frete aéreo, fornecemos indicadores de choque e inclinação para monitorar as condições de manuseio. Todas as remessas incluem documentação abrangente: listas de embalagem, faturas comerciais, certificados de origem e relatórios de testes de fábrica. Colaboramos com despachantes globais para oferecer opções de remessa flexíveis - FCL, LCL, frete aéreo ou expresso porta a porta - garantindo que seu equipamento chegue no prazo e em perfeitas condições.

Quando a confiabilidade encontra a potência, a RST Electric lidera.

Quando a confiabilidade e a alta demanda de energia colidem, a RST Electric está sempre na vanguarda da indústria, oferecendo banco de carga de 500KW 380V AC de alta qualidade. Somos um fabricante chinês legítimo. Desde o design do produto, aquisição de componentes, até a produção e controle de qualidade, cada etapa é estritamente gerenciada por nós. Isso garante uma qualidade estável do produto e economiza os elos intermediários, permitindo que você aproveite os preços de fornecimento direto da fábrica sem quaisquer encargos ocultos, alcançando um desempenho de custo de aquisição mais alto.

História do Desenvolvimento

Desde 2008, nos dedicamos à pesquisa e fabricação de caixas de carga de alta potência. Possuímos uma fábrica certificada pela ISO 9001 com área total de mais de 7.000 metros quadrados, equipada com linha de montagem automatizada. Nossa eficiência de produção e capacidade de controle de qualidade estão consistentemente na vanguarda da indústria. Temos uma equipe interna profissional de P&D que está sempre focada na inovação e atualização da tecnologia de gerenciamento térmico e software de controle, otimizando continuamente o desempenho do produto para atender aos requisitos de testes de ponta de vários setores. Antes de cada caixa de carga sair da fábrica, um instrumento de calibração é usado para concluir testes de envelhecimento de 100% em plena carga para garantir que o produto possa operar de forma estável após a entrega e eliminar quaisquer riscos de qualidade.

Mercado de produtos

Ao longo dos anos, nos tornamos um fornecedor confiável para clientes em mais de 50 países em todo o mundo, com clientes localizados em regiões como Estados Unidos, Alemanha, Emirados Árabes Unidos, Singapura, Austrália e outros. Acumulamos ampla experiência no setor em áreas como geração de energia, data centers, energia renovável e indústria pesada. Se você precisar de estudos de caso de clientes e materiais de referência para projetos similares de alta potência, podemos fornecê-los a qualquer momento. Oferecemos serviços personalizados abrangentes. As opções de tensão incluem 380V, 400V, 415V, 480V e 690V. Também podemos atingir um requisito de tensão de 11kV combinando com um transformador abaixador. Os graus de proteção do gabinete incluem tipo interno IP23, tipo externo IP54 e grau marítimo IP56. Os métodos de controle podem ser atualizados para PLC avançado, controle remoto sem fio, controle de APP móvel e também podem ser personalizados com integração SCADA. Os métodos de medição podem ser selecionados como tipo básico, analisador de qualidade de energia ou monitoramento de temperatura multiponto de acordo com os requisitos.

Em relação ao serviço pós-venda

Em termos de entrega e pós-venda, o prazo de entrega padrão do banco de carga 500KW 380V AC customizado é de 20 a 25 dias úteis. Fornecemos materiais técnicos completos em vários idiomas, como inglês, espanhol, francês e árabe. Ao mesmo tempo, podemos contratar engenheiros profissionais no local para fornecer serviços de comissionamento e treinamento no local de acordo com as necessidades do cliente, garantindo que todo o processo de sua aquisição e uso seja protegido.

Casos de Projeto

1. Histórico do projeto

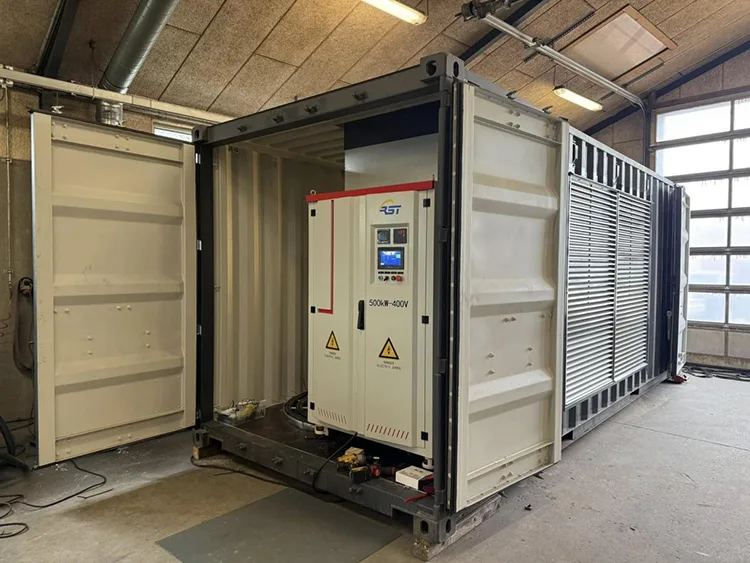

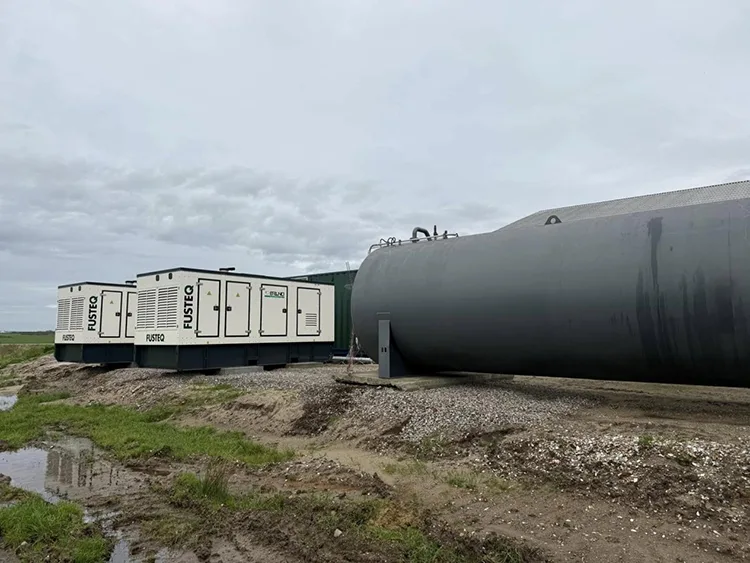

O projeto de engenharia de energia do cliente dinamarquês envolve inspeção de aceitação de estação de energia térmica local, data center e nova instalação de armazenamento de energia. Durante o comissionamento regular e testes de fábrica de geradores a diesel de 400 V, equipamentos UPS e BESS, os equipamentos de carga convencionais apresentam etapas de ajuste de carga aproximadas, baixa precisão de medição e nenhuma função de controle centralizado remoto, incapazes de completar testes de envelhecimento contínuo de carga total de longa duração, trazendo riscos ocultos para a entrega de produtos de energia e operação da rede no local. Banco de carga resistiva padrão personalizado RST Electric 500 kW 400 V PF = 1,0 AC em estrita conformidade com os padrões de teste de energia locais da UE para resolver as demandas de verificação de carga total do cliente para vários tipos de equipamentos de energia.

2. Especificações técnicas básicas e vantagens de design

Classificação Elétrica

Potência nominal total: 500 kW, conexão estrela trifásica AC400V, PF = 1 carga resistiva pura, corrente operacional nominal 722A

Ajuste de carga: 11 engrenagens de potência, carga mínima de etapa única 25 kW, tolerância de resistência ± 5%

Tensão suportável: AC2500V/50Hz por 1min sem quebra ou faísca; medidor de potência de alta precisão, precisão de exibição: 0,1 V / 0,1 A / 0,1 kW / 1 Hz

Condição ambiente: Temperatura de trabalho: -10 ℃ ~ + 55 ℃, RH máximo≤95% média diária sem condensação, altitude de instalação ≤2000m, ambiente de trabalho interno.

Recursos materiais e estruturais

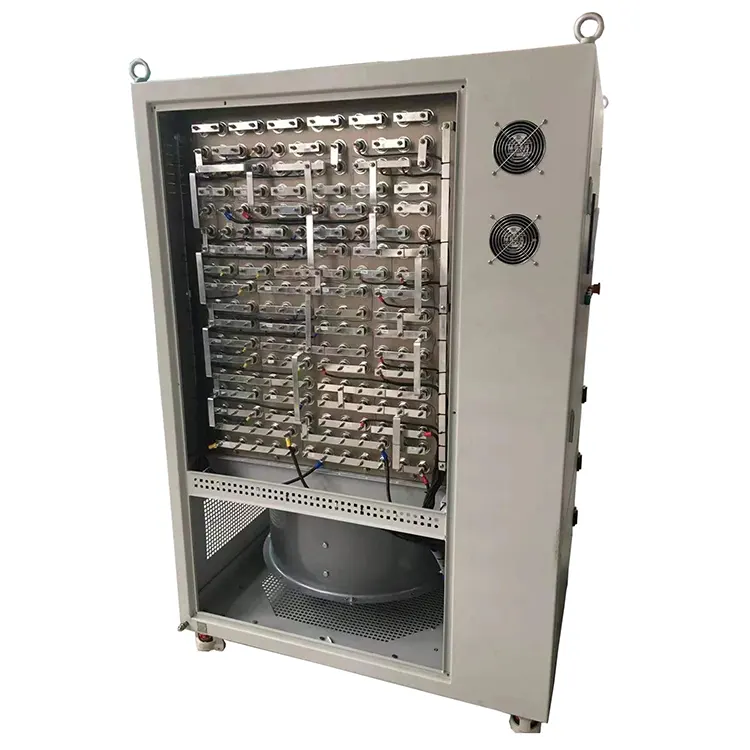

(1) Núcleo do resistor: Elementos de baixa resistência de liga TCR com baixo aumento de temperatura e excelente desempenho de dissipação de calor, desempenho estável sob longa operação contínua em plena carga.

(2) Sistema de resfriamento forçado: Estrutura de resfriamento de ar forçado de velocidade variável de baixo para cima, equipada com ventiladores reguladores de velocidade PID, ajusta automaticamente o fluxo de ar com base na carga em tempo real para reduzir o ruído operacional e prolongar a vida útil do equipamento.

(3) Sistema de proteção de segurança multicamadas: Sobrecarga, sobretensão, parada de emergência e sobretemperatura quatro proteções principais, além de perda de fase e monitoramento de tensão de desequilíbrio trifásico; componente independente de detecção de temperatura para acionar o alarme quando ocorre superaquecimento anormal.

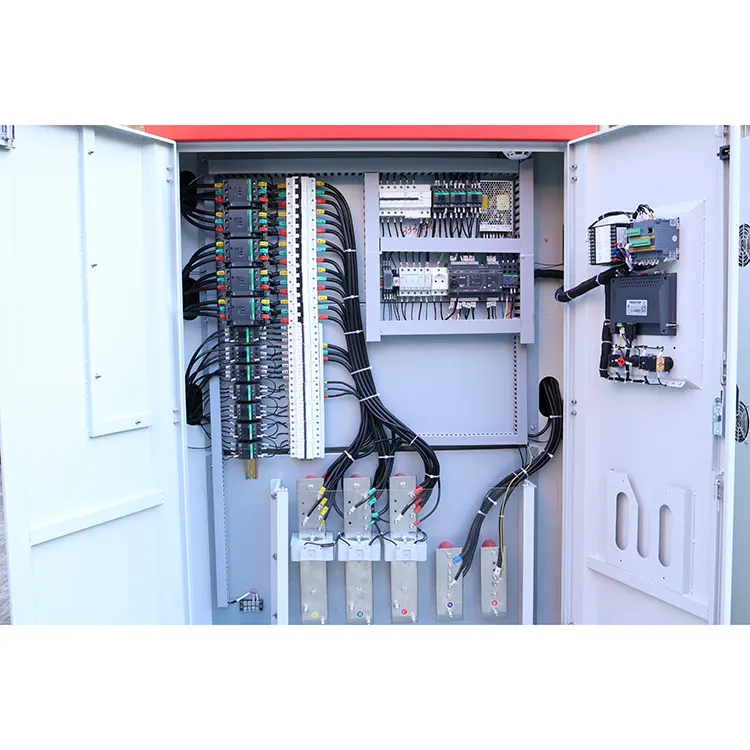

(4) Construção do gabinete: Gabinete de aço laminado a frio resistente com revestimento anticorrosivo multicamadas, proteção interna IP20/IP23, dimensão L1150×D1300×H1900mm, peso líquido 540kg, isolamento classe F; layout de fiação dividida para barramento de energia, circuito de ventilador e terminal de sinal remoto, conveniente para fiação de campo e conexão com gabinete de controle do cliente.

(5) Modo de controle duplo: operação local com tela de toque HMI de 7 polegadas; comunicação remota RS485 Modbus RTU, suportando testes automáticos centralizados em PC e SCADA; função paralela mestre-escravo para combinar múltiplas unidades para testes de carga combinados em nível de MW.

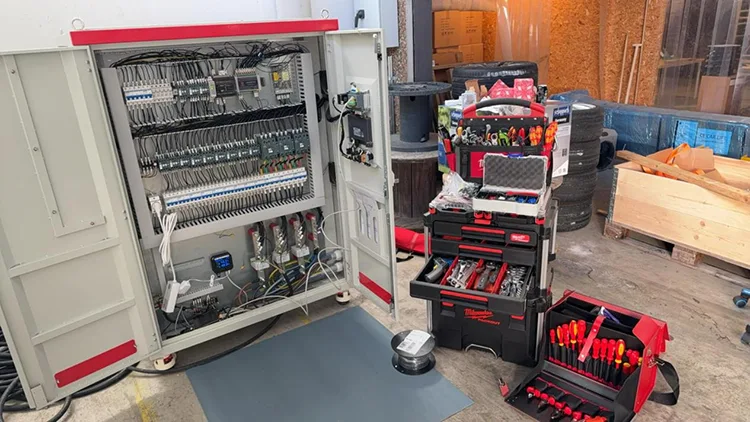

3. Padrão de instalação e comissionamento no local

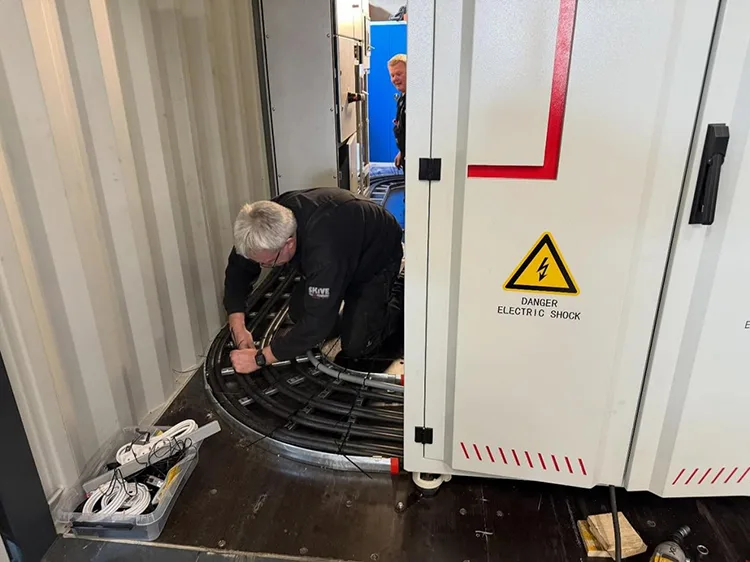

1). A construção da instalação segue as especificações de instalação de equipamentos de energia da UE; fiação separada para circuito de alimentação, linha de controle do ventilador e linha de sinal de medição; gabinete fixado por meio de alças de elevação reservadas e furos para empilhadeiras, aterramento PE confiável.

2). O teste de pré-comissionamento inclui inspeção da direção do ventilador, verificação da suavidade do duto de ar e teste de resistência de isolamento; acesso formal ao equipamento de energia do cliente somente depois que todos os itens de depuração passarem pela inspeção de fábrica FAT.

3). Regra de operação: Limpe regularmente os filtros de entrada e saída de ar para evitar bloqueio de ar e aumento anormal de temperatura; nenhum artigo inflamável empilhado ao redor do gabinete de carga durante testes de carga contínuos de longa duração.

4. Solução de problemas e serviço de manutenção pós-venda

Falhas comuns no local, incluindo superaquecimento anormal, curto-circuito de resistência, falha de comunicação remota e alarme falso de sobretemperatura, estão listadas no manual de manutenção oficial;

Padrão de inspeção periódica: Limpeza regular de poeira interna do gabinete e manutenção do ventilador a cada 3 a 6 meses; adote megôhmetro de 1000V para inspeção periódica de isolamento e teste de tensão suportável correspondente.

Prazo de garantia: 12 meses após o comissionamento no local ou 18 meses a partir da data de envio (o que ocorrer primeiro). Reparo gratuito e substituição de componentes para defeitos de fabricação de fábrica; fornecimento vitalício de peças de reposição e orientação técnica remota global para clientes pós-garantia, serviço opcional de comissionamento no local na Europa.

5. Resultado do Projeto

1). O carregamento graduado preciso consome totalmente energia redundante de teste, realiza verificação de ciclo completo de carga total do gerador, UPS e equipamento de armazenamento de energia do cliente, eliminando o risco de dados de teste incompletos.

2). O design inteligente de controle duplo e proteção múltipla garante funcionamento estável por longas horas, zero superaquecimento e falha de segurança durante o uso real de longo prazo pelo cliente.

3). A estrutura padrão modular reduz bastante a carga de trabalho de manutenção diária, reduzindo obviamente os custos posteriores de operação e manutenção do cliente.

Contate a RST Electric para obter um banco de carga personalizado de alta potência de 500KW 380V AC para geradores europeus, data centers e novos projetos de energia, obtenha propostas técnicas e orçamentos gratuitos.
