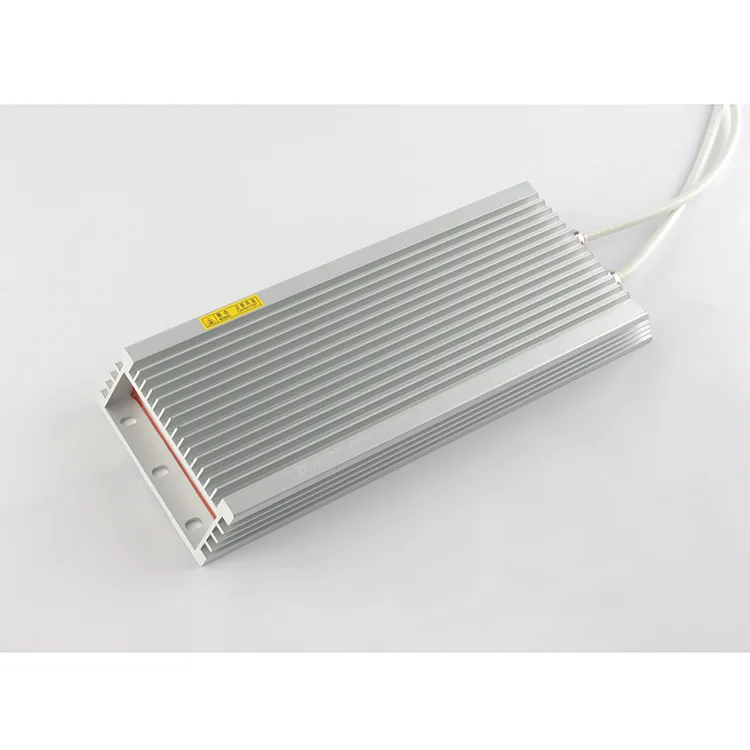

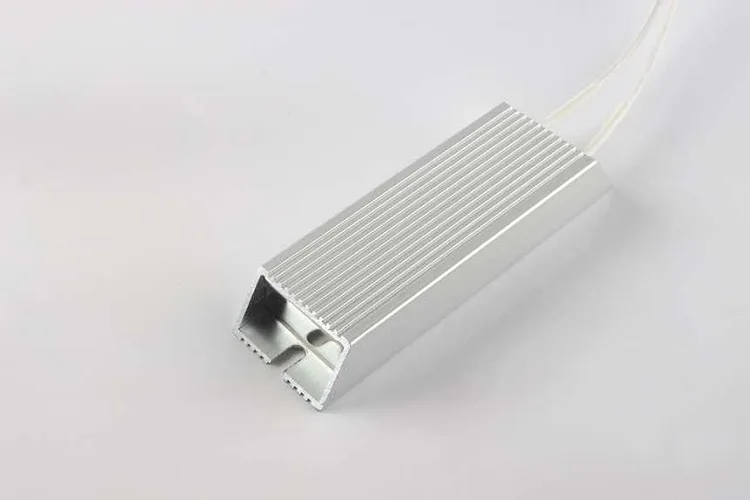

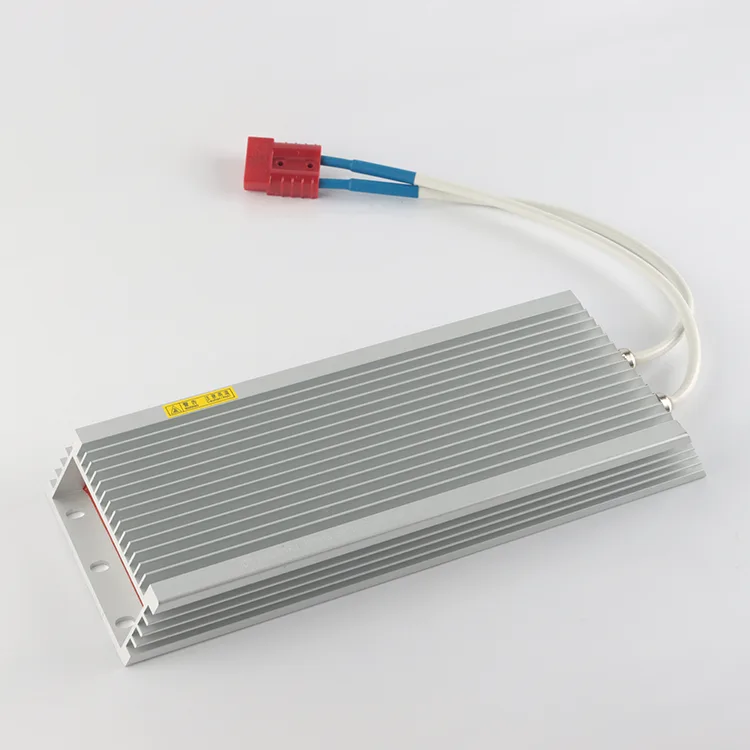

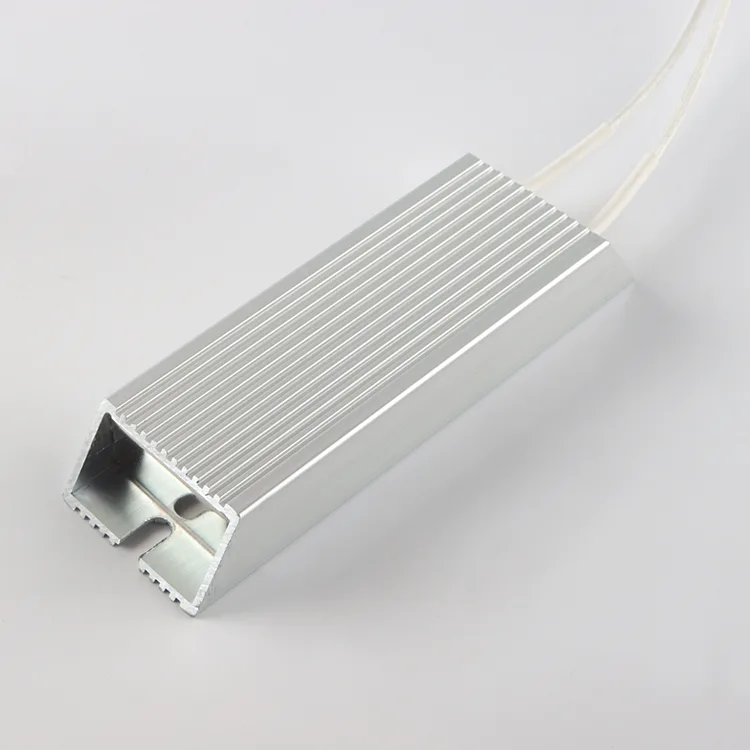

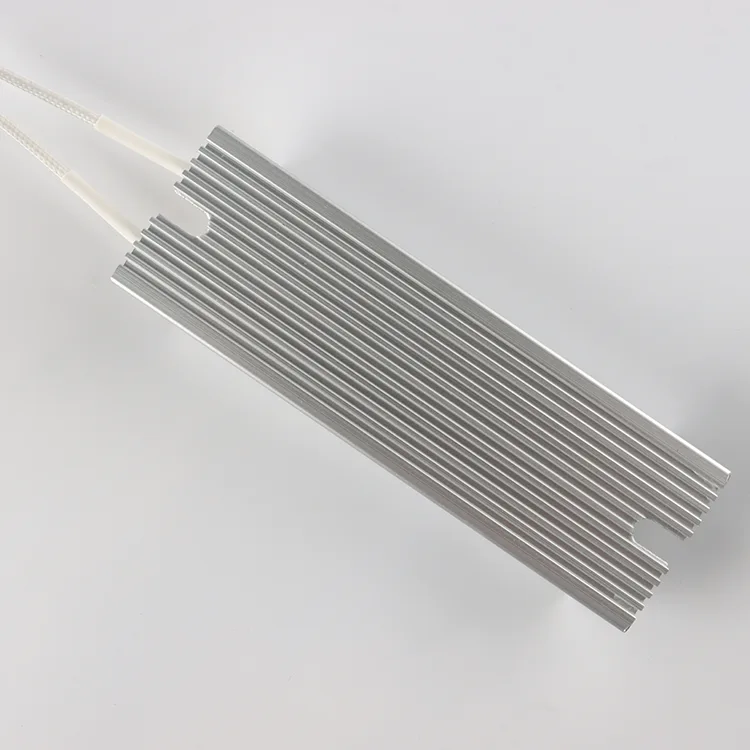

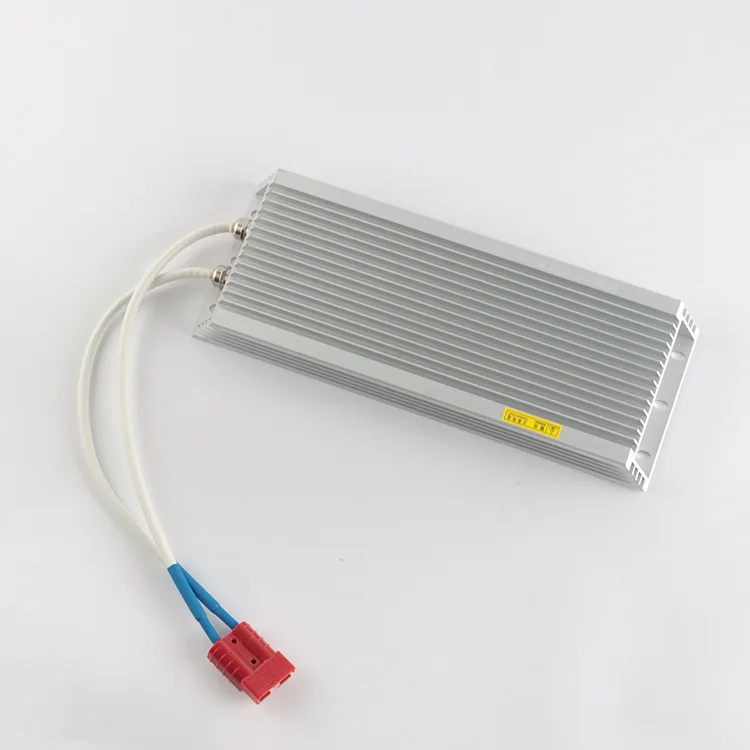

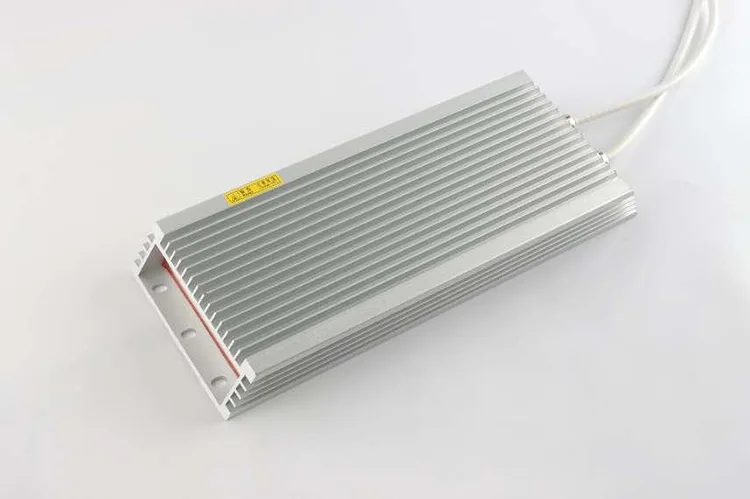

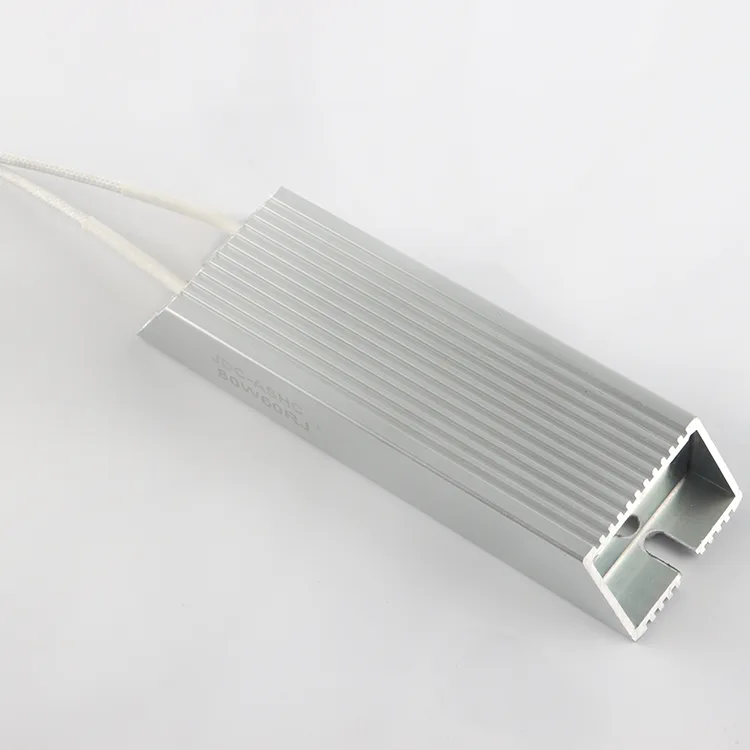

Resistor de caixa de alumínio

O resistor de frenagem enrolado em alumínio da série RXLG é um resistor de frenagem dinâmica industrial de alto desempenho projetado e fabricado pela RST Electric, um fornecedor profissional de resistores com mais de 10 anos de experiência dedicada em pesquisa e desenvolvimento e produção. O resistor de carcaça de alumínio foi especialmente desenvolvido para resolver os defeitos comuns de resistores de fio aberto tradicionais e resistores tubulares de cerâmica, como superaquecimento frequente, resistência à vibração fraca e vida útil curta sob condições de frenagem dinâmica contínua.

Adotando um invólucro de liga de alumínio extrudado integrado como um dissipador de calor completo e um núcleo cerâmico de alta temperatura envolto com fio de resistência de liga de alta estabilidade, o resistor de frenagem RXLG apresenta uma estrutura compacta, excelente desempenho de dissipação de calor e forte capacidade anti-choque.

Sua faixa de potência cobre 60W a 2.000W, com valores de resistência de 0,1Ω a 10KΩ. Suporta duas tolerâncias de resistência (±1% / ±5%) e múltiplas opções de coeficiente de temperatura. Três graus de proteção contra entrada (padrão IP20, opcional IP54 e IP65) estão disponíveis para adaptação a diversos ambientes de trabalho.

Todos os produtos estão em conformidade com os padrões de certificação internacionais CE e RoHS. Amplamente combinados com inversores de frequência variável (VFD), servomotores, elevadores, guindastes, fontes de alimentação UPS, equipamentos de soldagem e sistemas de geração de energia renovável, os resistores da série RXLG são ideais para frenagem dinâmica, dissipação de energia regenerativa e testes de carga. Apoiamos a personalização completa de OEM e ODM em potência, resistência, tipo de terminal e dimensões de instalação, atendendo fornecedores globais de equipamentos de automação e integradores de sistemas.

Especificações Técnicas

Dimensão e peso padrão

Projeto estrutural exclusivo e principais vantagens competitivas

Destaques do projeto estrutural

Casa de alumínio extrudado ranhurado, em comparação com carcaças planas de alumínio, o design ranhurado expande a área de troca de calor em 42%. Ele realiza dissipação de calor natural passiva sem ventiladores de resfriamento auxiliares, reduzindo efetivamente os pontos quentes internos e evitando o superaquecimento local durante a operação contínua de longo prazo.

1. Estrutura de enrolamento do núcleo cerâmico. O núcleo cerâmico inorgânico de alta temperatura fixa firmemente o fio de resistência da liga. Mesmo sob vibração prolongada do equipamento, o fio de resistência não se deslocará nem se soltará, mantendo o desvio de resistência dentro da faixa de tolerância padrão e garantindo um desempenho elétrico estável.

2. Base de montagem pré-perfurada. Furos de montagem padrão pré-reservados na parte inferior permitem instalação rápida em gabinetes de equipamentos. A instalação de contato próximo melhora a eficiência da condução de calor em mais de 30%, maximizando a vantagem de dissipação de calor do invólucro de alumínio.

3. Vários terminais opcionais. Três tipos de terminais (terminal de parafuso, cabo voador, conector personalizado) são fornecidos para combinar com os hábitos de fiação de diferentes integradores de automação e fabricantes de equipamentos, melhorando a eficiência da fiação no local.

Principais vantagens do produto

1. Excelente dissipação de calor e alta densidade de potência

2. Forte resistência mecânica e ambiental

3. Instalação fácil e flexível

4. Segurança elétrica confiável.

5. Cobertura completa das especificações

6. Longa vida útil

7. Personalização flexível

Cenários de aplicação diversificados e princípios de trabalho

Os resistores de carcaça de alumínio são amplamente utilizados em automação industrial, eletrônica de potência, máquinas de elevação, novas energias e outros campos. A função principal é a frenagem dinâmica e a dissipação de energia regenerativa.

1. Unidades de frequência variável (VFDs)

2. Fontes de alimentação e UPS

3. Controle e automação de motores

4. Equipamento de soldagem

5. Guindastes e elevadores

Especificações de instalação e guia de manutenção diária escalonada

Padrões de manutenção periódica em camadas

1. Verificação diária no local, verifique se o invólucro está descolorido e se os terminais apresentam odor anormal quando o equipamento é inicializado. Pare de usar imediatamente se o resistor superaquecer de forma anormal.

2. Manutenção de rotina mensal, limpe a poeira e a sujeira de óleo nas ranhuras de dissipação de calor de alumínio. O acúmulo de poeira é a principal causa da falha de superaquecimento do resistor.

3. Manutenção profunda trimestral, corte a fonte de alimentação, aperte os parafusos do terminal e use um multímetro para testar o valor real da resistência. Substitua o resistor a tempo se a resistência exceder a faixa de tolerância.

4. Manutenção de armazenamento ocioso de longo prazo. Armazene os produtos em um armazém seco e ventilado. Ligue e deixe funcionar por 30 minutos a cada 3 meses para remover a umidade interna e evitar a degradação do desempenho do isolamento.

Casos reais de projetos com dados quantificados

Selecionamos 4 casos típicos de clientes globais com pontos problemáticos reais, soluções e dados de melhoria mensuráveis ​​para mostrar o desempenho do produto em condições reais de trabalho.

Caso 1: Fábrica Europeia de Elevadores OEM (Espanha)

● Ponto problemático do cliente: Os resistores de frenagem tubulares originais superaqueciam com frequência, exigindo manutenção de 3 a 5 vezes por mês, resultando em altos custos de serviço pós-venda.

● Solução Adotada: Substituído por resistor de frenagem alojado em alumínio RXLG 1000W IP20.

● Dados de Operação: Os resistores funcionaram continuamente por 27 meses sem nenhuma falha de superaquecimento. Os custos mensais de manutenção são reduzidos em 83% e o espaço do gabinete é economizado em quase 35%.

Caso 2: Fabricante de guindastes do Sudeste Asiático (Vietnã)

● Ponto problemático do cliente: A oficina fica em uma área costeira com alta umidade e forte vibração. Os resistores comuns geralmente sofrem falhas de curto-circuito nas estações chuvosas todos os anos.

● Solução Adotada: Resistores de frenagem selados IP54 RXLG 1500W customizados.

● Dados de Operação: Após 22 meses de operação contínua na oficina úmida, não ocorreu nenhuma entrada de água ou danos por curto-circuito. O tempo de inatividade do equipamento causado por falhas no resistor é reduzido de 12 dias por ano para menos de 2 dias por ano.

Caso 3: Integrador de Sistema Solar Fora da Rede (Austrália)

● Ponto problemático do cliente: Os resistores de carga tradicionais não conseguem se adaptar a grandes diferenças de temperatura externas, envelhecendo rapidamente e perdendo a função de carga de despejo, causando sobrecarga da bateria.

● Solução adotada: Resistor personalizado RXLG 500W IP65 totalmente à prova d'água como carga de despejo de energia solar redundante.

● Dados de operação: Operação estável em ambientes externos por 19 meses. O número de falhas de sobrecarga da bateria é reduzido em 90%.

Caso 4: Planta Doméstica de Automação CNC

● Ponto problemático do cliente: Paradas de emergência freqüentes de servo motores levam ao rápido envelhecimento dos resistores comuns, que precisam ser substituídos a cada 3 a 6 meses.

● Solução Adotada: Aplicados resistores de frenagem alojados em alumínio RXLG 200W.

● Dados de Operação: Os resistores suportam milhares de ações de frenagem todos os dias e a vida útil de um único conjunto é estendida para mais de 2 anos.

Embalagem e remessa global

Proteção de embalagens profissionais

1. Cada resistor de invólucro de alumínio único é embrulhado com filme PE anti-riscos e embalado em uma pequena caixa independente para evitar arranhões no invólucro de alumínio.

2. Todos os pinos terminais e cabos são cobertos com tampas de borracha isolantes para evitar deformação dos cabos e curto-circuito durante o transporte de longa distância.

3. Para pedidos em grandes quantidades, divisórias de espuma são adicionadas dentro da caixa externa para amortecer colisões e vibrações.

4. Documentos completos, incluindo relatório de inspeção de fábrica, certificados CE e RoHS e lista de embalagem, são anexados a cada lote de mercadorias.

Soluções globais de remessa

1. Pequenas amostras e pedidos de teste: DHL, FedEx, UPS International Express, entrega dentro de 3 a 7 dias úteis.

2. Pedidos de lote médio: frete aéreo, equilíbrio de tempo e custo.

3. Grandes pedidos em massa: frete marítimo, a solução mais econômica para compras em massa.

Inspeção pré-embarque

Todos os resistores da série RXLG passam por 100% de inspeção completa de fábrica antes da entrega, incluindo teste de resistência, teste de resistência de alta tensão e detecção de imagem térmica, para garantir produtos qualificados.

Perguntas frequentes

Q1: O resistor IP20 padrão pode ser usado em ambientes abertos ao ar livre?

R: Não. O grau IP20 evita apenas grandes detritos sólidos e não tem capacidade à prova d'água e à prova de umidade. Para ambientes externos, úmidos ou propensos a respingos, escolha resistores selados IP54 ou IP65 personalizados para evitar curto-circuito interno causado por vapor de água.

Q2: O que faz com que o resistor superaqueça rapidamente após uma operação de curto período?

R: Existem quatro razões principais:

① O espaço ao redor está bloqueado, resultando em má dissipação de calor;

② A poeira se acumula e obstrui as ranhuras de dissipação de calor do alumínio;

③ A potência de frenagem instantânea real excede a potência nominal do resistor;

④  Terminais soltos causam resistência de contato excessiva.

Q3: Os resistores podem ser conectados em série ou paralelo para combinar potência e resistência?

R: Sim. Conexão em série e paralela são suportadas. Nossa equipe técnica profissional pode fornecer soluções de fiação paralela em série direcionadas de acordo com os parâmetros de potência e resistência necessários para realizar cargas combinadas de alta potência.

Q4: Qual é a sua política de garantia?

R: Oferecemos garantia global de 12 meses sob instalação correta e condições normais de operação. Enquanto isso, oferecemos orientação técnica gratuita e vitalícia para seleção de parâmetros, instalação e eliminação de falhas.

Q5: Você oferece suporte a parâmetros e aparências personalizadas?

R: Definitivamente. Podemos personalizar potência nominal, valor de resistência, tolerância, grau IP, tipo de terminal, tamanho de montagem e cor do invólucro de acordo com desenhos ou requisitos. Os serviços OEM e ODM estão totalmente disponíveis.

Q6: Qual é a faixa de temperatura operacional deste resistor?

R: A temperatura ambiente normal de operação varia de -55°C a +200°C, adaptando-se a oficinas de alta temperatura e ambientes externos de baixa temperatura em diferentes regiões.
