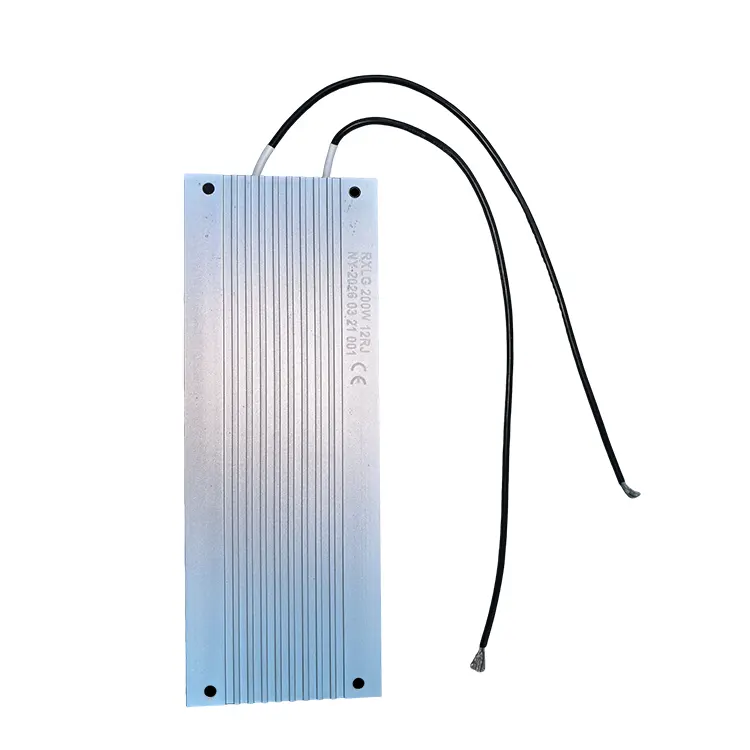

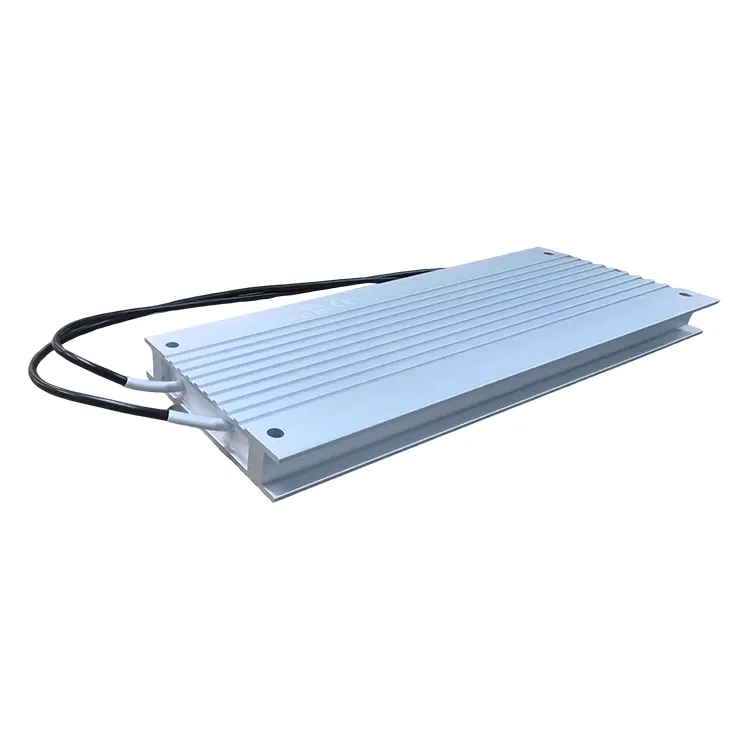

Resistor revestido de metal

O resistor revestido de metal da RST Electric representa uma solução avançada para aplicações que exigem alta capacidade de pulso em um pacote compacto e de baixo perfil. Ao contrário dos resistores de potência convencionais, este resistor de baixo perfil apresenta um elemento de fio enrolado especializado encapsulado em um invólucro revestido de metal resistente, projetado especificamente para montagem em dissipador de calor para obter maior dissipação de energia. Quando montado num dissipador de calor adequado, a potência duplica – por exemplo, o RXLT150 fornece 150 W sem dissipador de calor e 300 W com dissipador de calor, proporcionando uma flexibilidade de design excecional para engenheiros que equilibram os requisitos de espaço e térmicos.

A construção enfatiza a confiabilidade sob condições extremas: cada unidade suporta sobrecargas de pulso de 10 vezes a potência nominal por 5 segundos, tornando-a ideal para capturar energia regenerativa em circuitos de frenagem e sobreviver a surtos transitórios em aplicações de inversores. Os cabos padrão com classificação de 600 V simplificam a fiação de campo e garantem uma operação segura em ambientes industriais de média tensão. O formato de baixo perfil – com alturas significativamente reduzidas em comparação com os tradicionais resistores tubulares ou de montagem em chassi – permite a instalação em gabinetes rasos, caixas de terminais de motor ou fixação direta ao chassi do inversor.

O desempenho elétrico é validado através de testes rigorosos: a resistência de isolamento excede 10GΩ a 500V, e a resistência dielétrica é verificada a 4000V AC, garantindo operação segura em sistemas de alta tensão. O coeficiente de temperatura é mantido dentro de ≤ ±150 ppm/°C, garantindo valores de resistência estáveis ​​em toda a faixa de operação até +250°C de temperatura da superfície. Como fabricante confiável de resistores revestidos de metal na China, a RST Electric combina mais de 10 anos de experiência em engenharia de resistores de potência com fabricação de precisão para fornecer componentes que atendam aos exigentes requisitos da eletrônica de potência moderna.

Especificação Técnica

Recursos do produto

1. Alta capacidade de pulso - Suporta sobrecargas de pulso de 10 × potência nominal por 5 segundos, ideal para capturar energia regenerativa em circuitos de frenagem e sobreviver a surtos transitórios.

2. Design de baixo perfil - O formato compacto permite a instalação em gabinetes rasos, caixas de terminais de motores e sistemas de acionamento com espaço limitado.

3. Classificações de potência flexíveis – Classificações de potência dupla (com/sem dissipador de calor) fornecem flexibilidade de design; a potência dobra quando o dissipador de calor é montado corretamente.

4. Cabos de alta tensão - Cabos padrão com classificação de 600 V simplificam a fiação de campo e garantem operação segura em aplicações industriais de média tensão.

5.Isolamento Superior - Resistência de isolamento ≥ 10GΩ @ 500V e resistência dielétrica de 4000V AC garantem operação segura em sistemas de alta tensão.

6. Baixo TCR – Coeficiente de temperatura ≤ ±150 ppm/°C garante valores de resistência estáveis ​​em toda a faixa operacional até +250°C.

7. Otimizado para aplicativos de frenagem e inversor – Projetado especificamente para circuitos de frenagem dinâmica, proteção de inversor/conversor e aplicações de acionamento de motor.

8. Construção robusta revestida de metal - A carcaça em liga de alumínio fornece proteção mecânica e transferência de calor eficiente para a superfície de montagem.

9. Ampla faixa de resistência - De 2,2Ω a 1,1kΩ, cobrindo diversos requisitos de detecção de corrente e dissipação de energia.

Aplicações de produtos

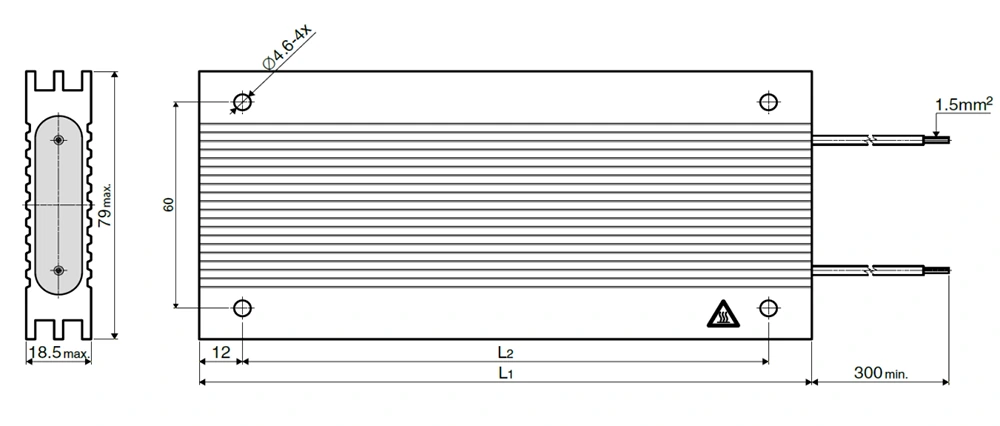

Desenho e dimensões

Tipo  L1(±3) L2(±2)

RXLT150 80 56

RXLT200 110 86

RXLT300 163 139

RXLT400 216 192

RXLT500 270 246

RXLT600 300 276

Pacote e envio

Embalagem Independente

A RST Electric atribui grande importância à segurança no transporte dos produtos. Cada resistor revestido de metal é embalado de forma independente. Ele é primeiro embrulhado com filme plástico bolha antiestático e depois colocado em uma caixa de embalagem independente. Isso fornece proteção abrangente para o invólucro metálico e os terminais dos cabos, evitando danos causados ​​por fricção e colisão durante o transporte.

Diferentes designs de embalagens

Os cabos serão enrolados, classificados e fixados com braçadeiras para evitar danos durante o transporte; para grandes quantidades, são utilizadas caixas de papelão ondulado para embalagem, com divisórias de espuma em seu interior para evitar que os resistores colidam entre si.

Serviços de frete flexíveis

Cada lote de mercadorias é acompanhado de lista de embalagem e certificado de inspeção, facilitando a verificação de conformidade dos clientes. Os métodos de frete são flexíveis, com DHL/FedEx/UPS express para pequenos lotes, frete aéreo para lotes médios e frete marítimo para grandes lotes, atendendo a diversas necessidades.

Testes rigorosos

Todos os produtos passam por testes 100% elétricos antes da embalagem. Os principais testes incluem valor de resistência, isolamento e rigidez dielétrica. Somente após atender aos padrões de desempenho eles serão embarcados, garantindo o funcionamento estável dos produtos.

Por que escolher a RST Electric？

Quando a capacidade de pulso e o design compacto são importantes, a RST Electric oferece.

Direto da fábrica, especialistas em revestimento de metal

● Somos um fabricante certificado com sede na China, especializado na produção de resistores revestidos de metal há mais de 10 anos.

● Controle interno completo sobre a fabricação de elementos de fio enrolado, fabricação de carcaças metálicas e montagem final – garantindo qualidade consistente.

● Preço direto da fábrica para cada resistor de baixo perfil, com estrutura de custos transparente e sem intermediários.

Fabricação Profissional e Garantia de Qualidade

● Instalações certificadas pela ISO 9001 com linhas de produção dedicadas para resistores de alto pulso.

● Testes 100% elétricos (resistência, isolamento, dielétrico) realizados em todas as unidades.

● A validação de sobrecarga de pulso garante que cada resistor atenda à capacidade de potência nominal 10x.

● Equipe de engenharia experiente, especializada em aplicações de frenagem e inversores.

🌍 Experiência Global, Fornecedor Confiável

● Fornecedor comprovado para fabricantes de acionamentos de motores, produtores de inversores e integradores de sistemas de energia renovável em todo o mundo.

● Histórico de exportação para mais de 40 países, incluindo Alemanha, EUA, Japão, Coreia do Sul e Itália.

● Profundo conhecimento em aplicações que exigem alto manuseio de pulsos e design compacto.

Personalização infinita

● Potências nominais: 150W a 600W (maior disponível em configurações personalizadas).

● Valores de resistência: 2,2Ω a 1,1kΩ (valores especiais disponíveis).

● Tolerância: ±5% (tolerâncias personalizadas disponíveis mediante solicitação).

● Comprimentos de cabo: Comprimentos padrão ou personalizados disponíveis.

● Terminações: cabos com classificação de 600 V/conectores personalizados/condutores suspensos.

● Montagem: Montagem em dissipador de calor padrão/suportes personalizados.

Entrega confiável e suporte vitalício

● Prazo de entrega padrão: 7 a 10 dias para classificações padrão; 15 a 20 dias para configurações personalizadas.

● Documentação abrangente: Relatórios de testes, certificações de materiais, declarações RoHS/CE.

● Suporte técnico disponível para integração em drives, inversores e sistemas de frenagem.
