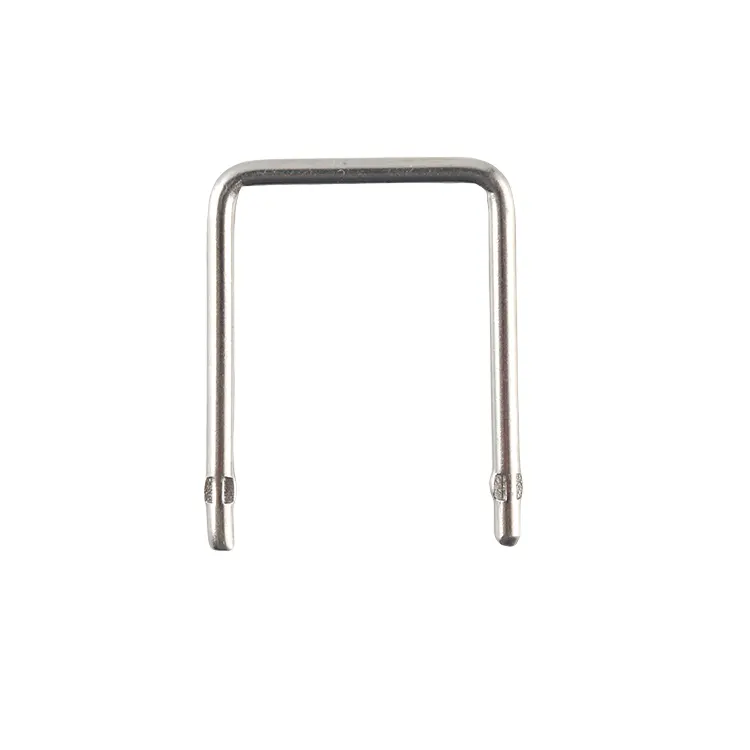

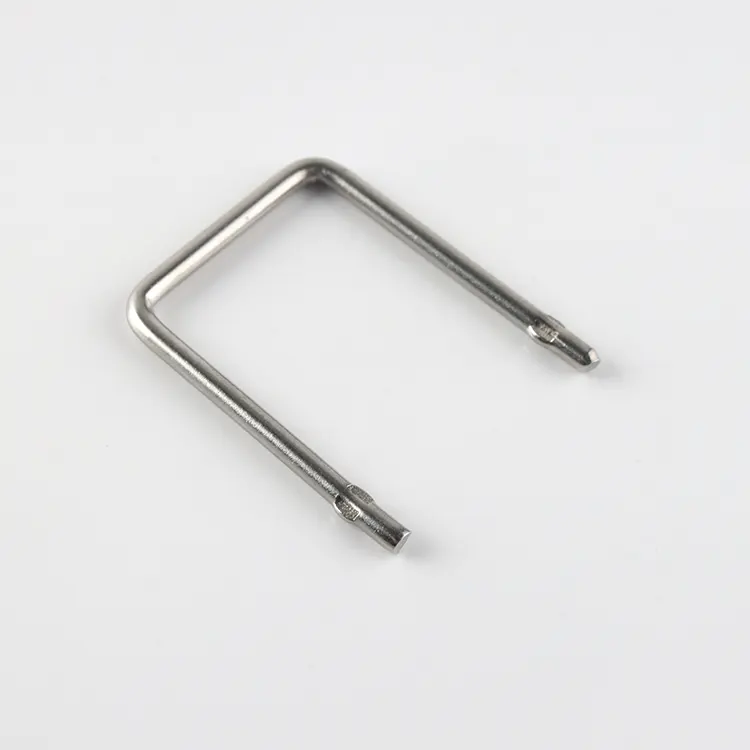

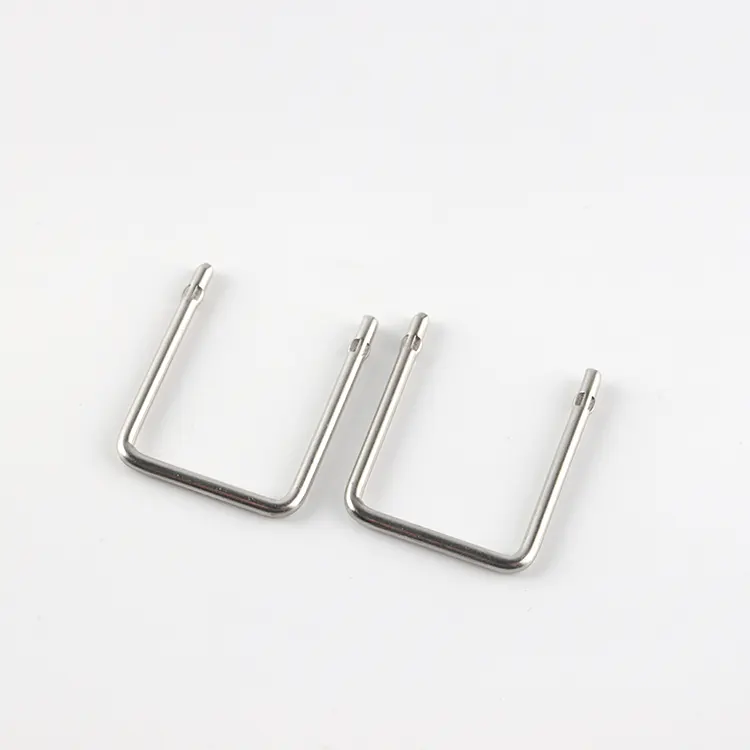

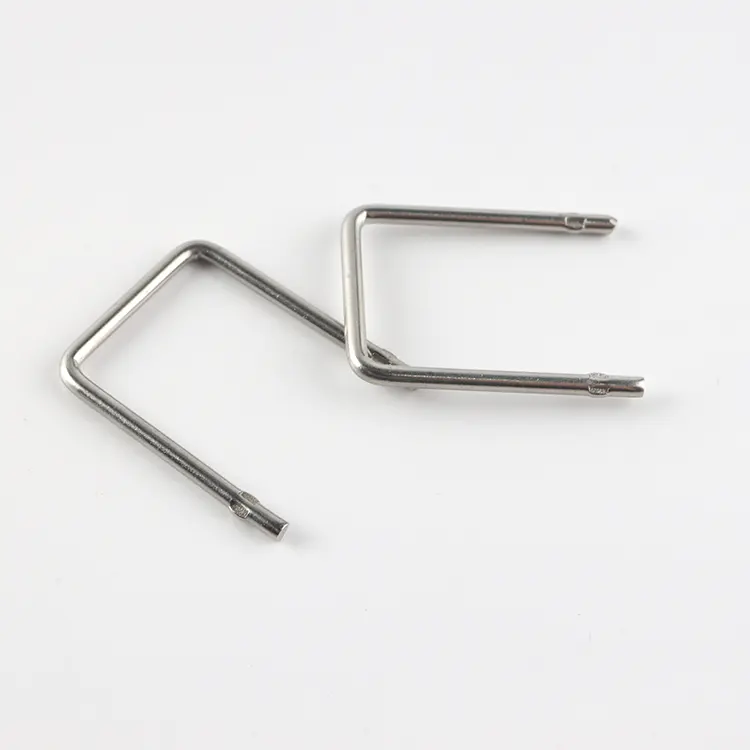

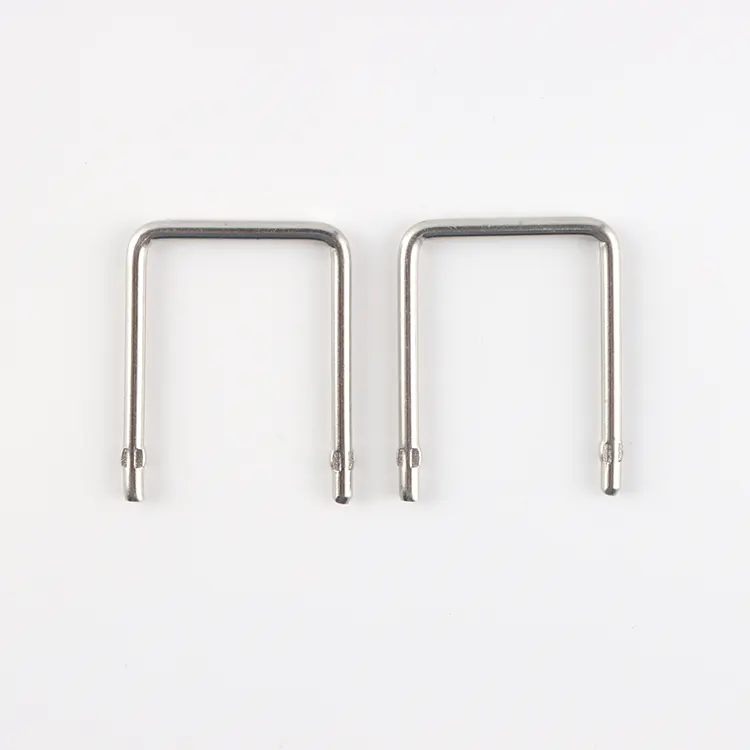

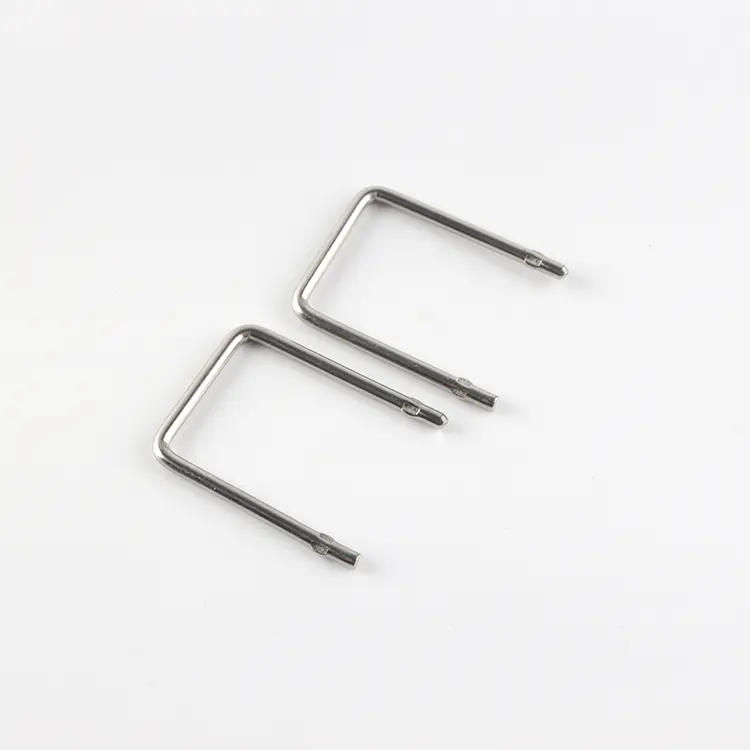

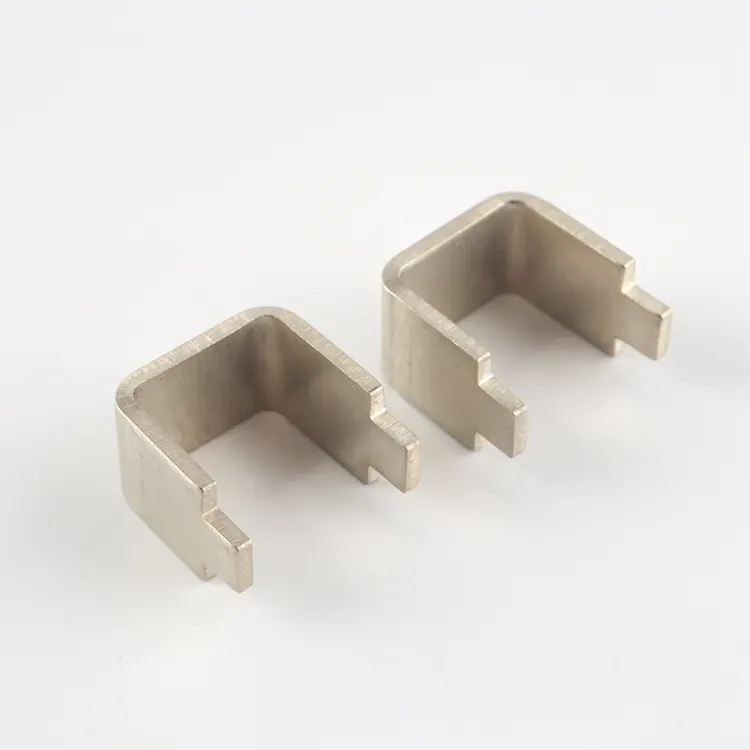

Resistor de detecção de corrente de liga metálica

Vantagens de projeto

O resistor de detecção de corrente de liga metálica da RST Electric fornece uma solução altamente estável e de baixa indutância para medir correntes CC e CA em eletrônica de potência moderna. Projetado especificamente para aplicações onde o espaço da placa é limitado e a precisão é fundamental, este resistor de baixo ohm utiliza um elemento de liga metálica de precisão (manganina ou similar) que oferece uma excelente combinação de coeficiente de baixa temperatura, alta capacidade de sobretensão e estabilidade de longo prazo. O pacote vertical com terminais radiais permite que o resistor fique em pé, minimizando sua área ocupada e ao mesmo tempo promovendo a circulação natural de ar ao redor do elemento – uma vantagem crítica em layouts densos onde a dissipação de calor é uma preocupação.

Otimização Estrutural

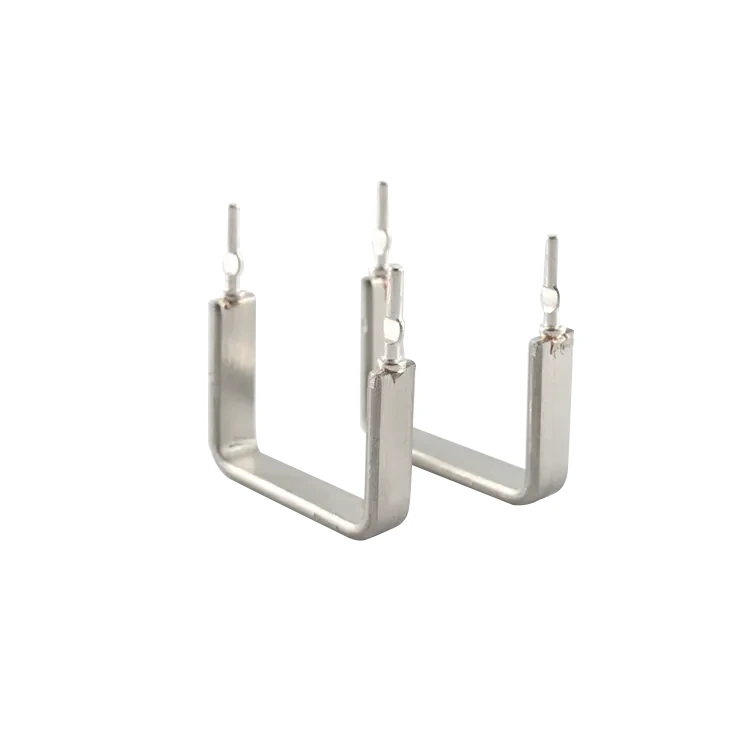

A construção deste resistor de elemento metálico é otimizada tanto para desempenho elétrico quanto para confiabilidade mecânica. O elemento resistivo é fabricado a partir de uma liga de alta estabilidade com um coeficiente de temperatura tão baixo quanto ±50 ppm/°C, garantindo que o valor da resistência permaneça praticamente constante em toda a faixa de temperatura operacional. O elemento é então soldado a cabos de cobre estanhado e encapsulado em um invólucro retardador de chamas que fornece proteção mecânica enquanto permite que o design ao ar livre maximize o resfriamento. O componente resultante oferece indutância ultrabaixa, tornando-o adequado para circuitos de comutação de alta frequência onde resistores de fio enrolado convencionais introduziriam mudança de fase indesejada ou picos de tensão.

Especificações de resistência e classificação de corrente

A série FLQ53 abrange uma faixa de resistência de 2mΩ a 50mΩ, com classificações de corrente de 2,5A a 21A, correspondendo a quedas de tensão típicas de 50mV a 100mV em escala completa – ideal para interface direta com conversores analógico-digitais e amplificadores operacionais. As tolerâncias padrão de ±1%, ±2% e ±5% acomodam instrumentação de precisão e aplicações de uso geral.

Como fabricante confiável de resistores de detecção de corrente de liga metálica na China, a RST Electric combina mais de 10 anos de engenharia de resistores de precisão com rigoroso controle de qualidade para fornecer componentes que fornecem feedback de corrente preciso e sem desvios nos ambientes mais exigentes.

Especificação Técnica

Recursos do produto

1. Valores de resistência ultrabaixos - de 2mΩ a 50mΩ, permitindo medição precisa de correntes de alguns amperes a mais de 20A com perda mínima de energia e baixa queda de tensão.

2. Coeficiente de baixa temperatura (TCR) – ±50 ppm/°C a ±100 ppm/°C garante valores de resistência estáveis ​​em variações de temperatura, críticos para detecção precisa de corrente.

3. Indutância extremamente baixa - A construção em liga metálica praticamente elimina a indutância parasita, tornando-a ideal para circuitos de comutação de alta frequência e resposta transitória rápida.

4. Ampla faixa de corrente – cobre 2,5 A a 21 A em uma única série, proporcionando flexibilidade de design em vários níveis de potência.

5. Pegada vertical compacta - O design vertical com chumbo radial minimiza o consumo de área de PCB, permitindo a colocação densa de componentes.

6. Alta estabilidade e confiabilidade - O elemento de liga metálica de precisão oferece excelente estabilidade a longo prazo e resistência ao ciclo térmico.

7. Revestimento retardador de chamas – Encapsulado em um material durável e retardador de chamas que atende aos requisitos de segurança para eletrônicos industriais e de consumo.

8. Tolerâncias de precisão - disponíveis em ± 1%, ± 2%, ± 5% e ± 10% para acomodar projetos de alta precisão e sensíveis ao custo.

9. Parâmetros personalizáveis ​​– Valores especiais de resistência, formação de chumbo e pares correspondentes disponíveis para requisitos específicos da aplicação.

10.Fácil integração de PCB - passo radial padrão (5 mm a 50 mm dependendo da classificação atual) compatível com equipamento de inserção automatizado.

Aplicações de produtos

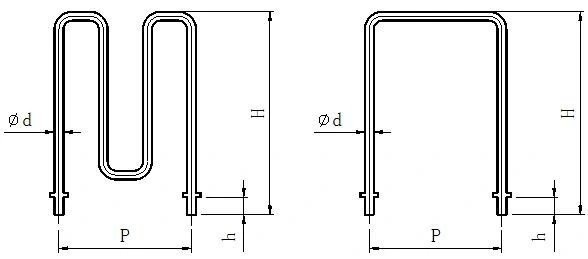

Desenho e dimensões

Pacote e envio

A RST Electric garante a entrega segura de todos os resistores de detecção de corrente de liga metálica:

● Embalagem a granel: Os resistores são embalados em sacos antiestáticos com enchimento de espuma e depois colocados em caixas de papelão corrugado para evitar entortamento do chumbo e deformação do elemento.

● Proteção de chumbo: Os fios são mantidos retos com tampas de espuma ou espaçadores plásticos formadores de chumbo.

● Documentação: Listas de embalagem e certificados de inspeção incluídos em cada remessa.

● Opções de frete: Correio expresso (DHL/FedEx/UPS) para pequenas quantidades, frete aéreo para volumes médios, frete marítimo para pedidos em grandes quantidades.

Perguntas frequentes

P: Por que você escolheu a RST Electric?

R: Estamos profundamente envolvidos no campo de resistores de detecção de corrente de liga metálica há mais de 10 anos. Temos uma base de produção certificada pela ISO 9001. Controlamos de forma independente cada etapa, desde a seleção da liga, formação até a detecção durante todo o processo, sem quaisquer etapas intermediárias. Isso garante maior custo-benefício. Além disso, o resistor de detecção de corrente de liga metálica possui alta precisão e boa dissipação de calor e é adequado para vários cenários de eletrônica de potência.

P: Quais serviços de personalização são suportados?

R: A personalização dimensional completa é suportada, incluindo classificação de corrente (2,5A - 21A), valor de resistência (2mΩ - 50mΩ), tolerância (tão baixa quanto ±0,5%), formação de chumbo (incluindo altura de suporte personalizada), revestimento de chumbo (estanho-chumbo, estanho puro, revestimento de ouro), bem como ajustes personalizados para parâmetros como coeficiente de temperatura, TCR, etc.

P: Quais são as garantias de qualidade?

R: Cada resistor de detecção de corrente de liga metálica passa por 100% de testes elétricos (valor de resistência, tolerância, TCR) e testes de confiabilidade interna são realizados para verificar a estabilidade sob ciclos de temperatura e ciclos de corrente. Seguimos rigorosamente o padrão ISO 9001 para garantir que cada produto atenda aos requisitos de qualidade de nível industrial.

P: Quais são as garantias de entrega e pós-venda?

R: Para produtos de especificação padrão, o período de entrega é de 7 a 10 dias; para produtos personalizados, é de 10 a 15 dias. Relatórios de teste completos, certificados de materiais, etc. serão fornecidos com as mercadorias. Oferecemos uma garantia de 12 meses. Diagnóstico remoto de falhas, fornecimento de peças de reposição e suporte técnico serão fornecidos. Também pode ser oferecida assistência na conclusão da integração e depuração do produto.
