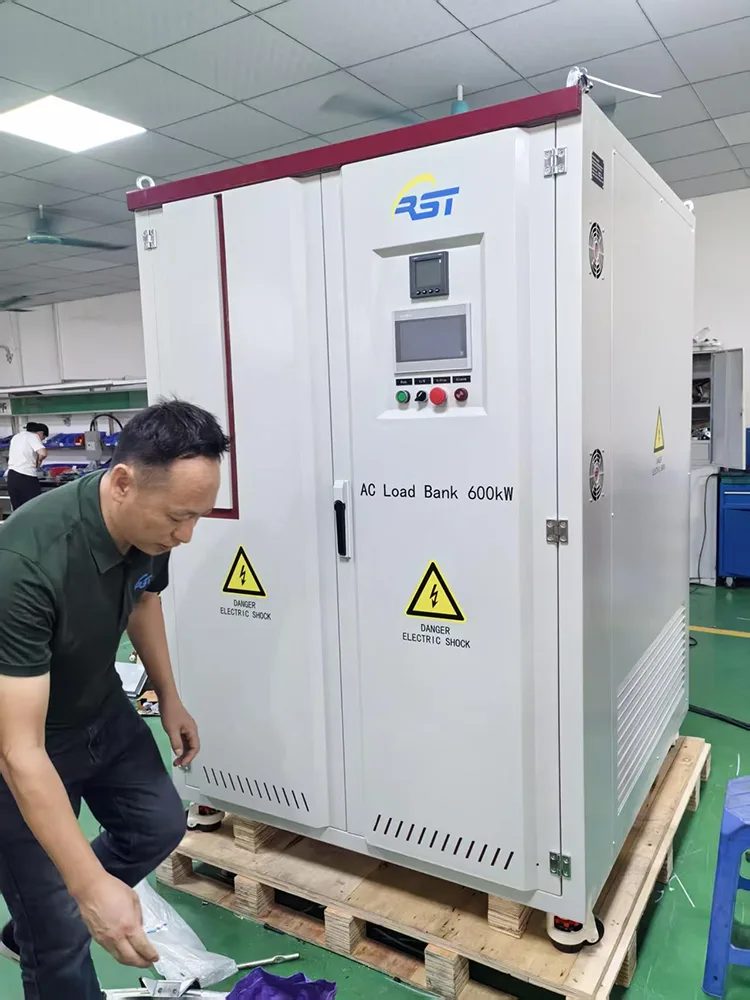

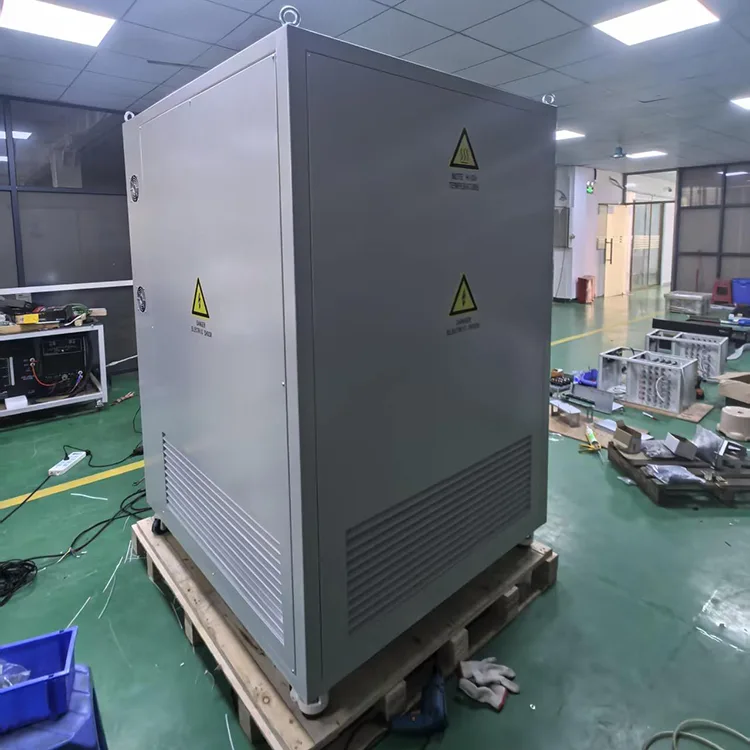

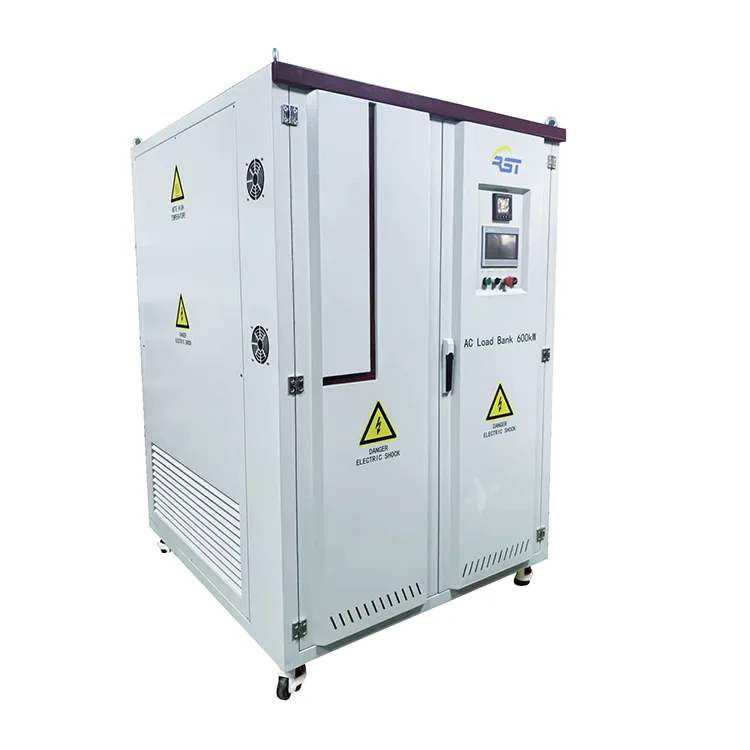

O banco de carga resistiva CA RST-600kW simula cargas elétricas do mundo real para ajudá-lo a testar, validar e manter seu equipamento de energia com confiança. Esteja você comissionando um novo gerador a diesel, qualificando um sistema UPS para um data center ou realizando manutenção de rotina em fontes de alimentação industriais, esse banco de carga fornece os dados necessários para garantir uma operação estável e confiável.

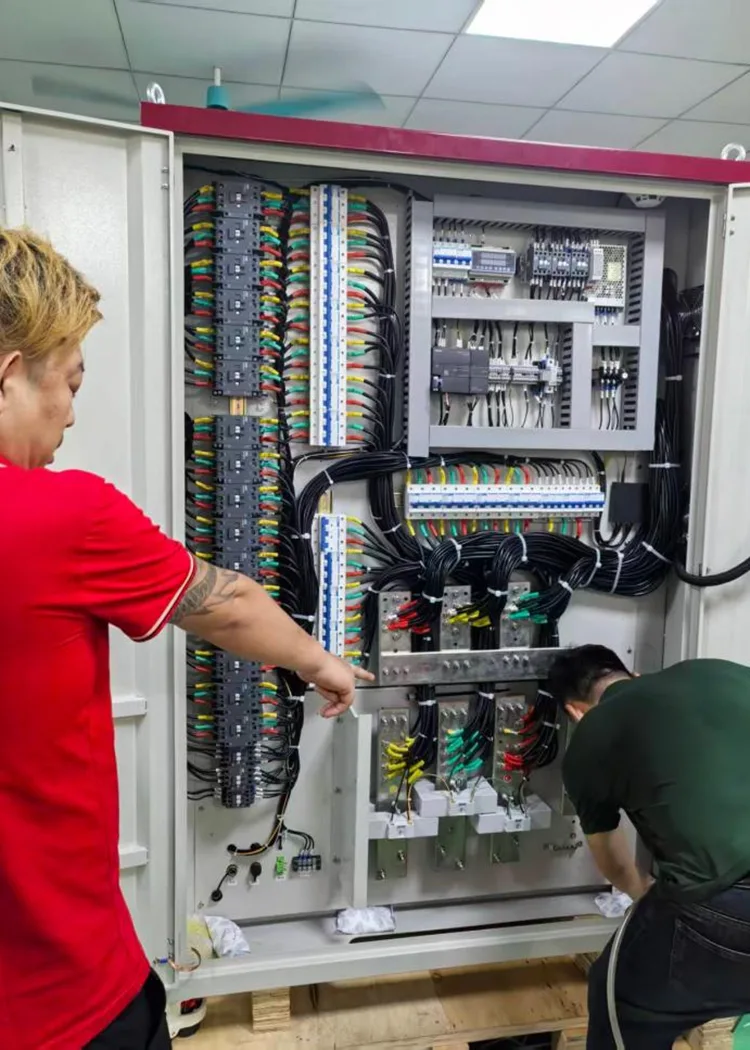

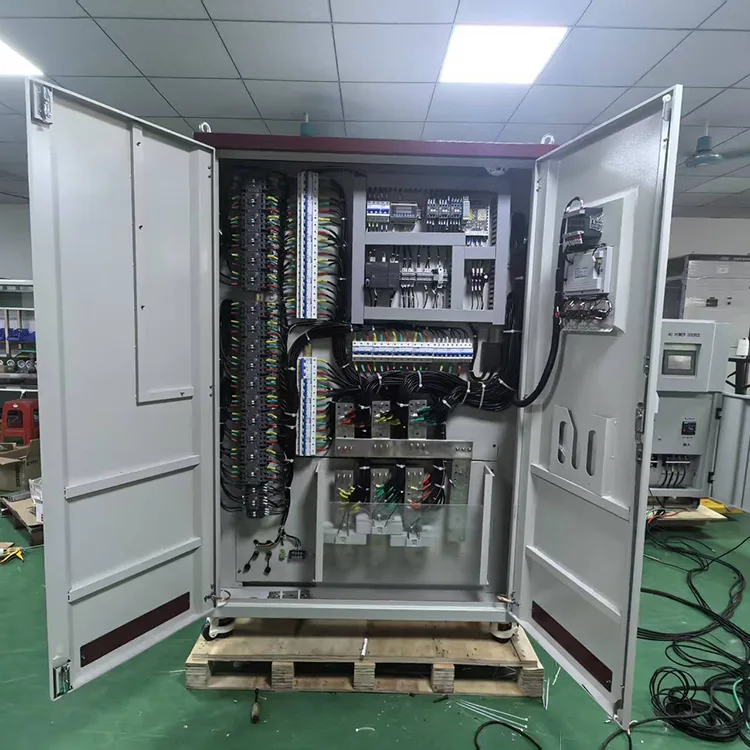

Este gabinete de carga resistiva completo integra gabinete de chapa metálica, tubos de resistência com aletas de liga anticorrosiva, sistema de ventilador de resfriamento de ar forçado, sistema de controle Siemens PLC e IHM com tela de toque. Ele suporta 4 graus de tensão industrial universal (480V / 440V / 380V conexão estrela trifásica de quatro fios, conexão delta trifásica de três fios 220V), com função de comutação manual de fiação estrela-triângulo, potência máxima de teste de até 600kW, etapa de carga mínima ajustável de 10kW, precisão de carregamento ± 3%, atendendo à maioria das demandas de teste de energia industrial.

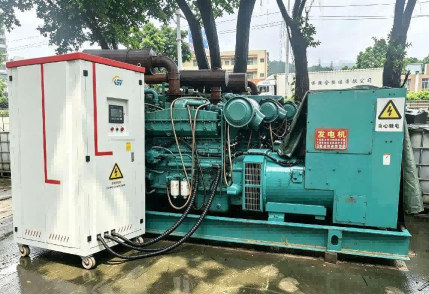

- Teste de desempenho do grupo gerador - validação de carga total e carga parcial
- Comissionamento do sistema UPS e testes de envelhecimento
- Avaliação da qualidade do fornecimento de energia para instalações industriais
- Laboratórios de P&D que exigem simulação precisa de carga
- Solução de problemas de equipamentos elétricos e diagnóstico de falhas
1.Design compatível com múltiplas tensões Suporta 4 tensões industriais CA convencionais, uma máquina cobre cenários de teste de 220V ~ 480V; a fiação estrela/triângulo pode ser ligada manualmente em barramentos de cobre, sem necessidade de substituição de componentes internos.
2. Núcleo de resistência de liga durável Tubos de resistência de liga com aletas, resistentes a ácidos e álcalis e spray de sal, forte resistência à corrosão, alto isolamento, dissipação de calor estável, suportam operação contínua de longo prazo.
3. Componentes elétricos de classe mundial
Contatores: contatores CA estáveis da marca ABB
Controlador: Siemens S7-200Smart PLC
Terminal de operação: IHM com tela de toque industrial
1. Modos de controle duplos Carregamento manual/automático da tela de toque local; controle remoto via software de PC, comunicação Modbus-RTU (RS485) / Modbus-TCP (RJ45 Ethernet), conveniente para acoplamento automático em oficina de teste.
2.Sistema de proteção de segurança de gama completa Equipado com parada de emergência, curto-circuito, sobrecorrente, sobretensão, sobretemperatura, baixa pressão de ar do ventilador, sobrecarga do ventilador, proteção de intertravamento multicamadas de detecção de fumaça; todas as cargas são descarregadas automaticamente assim que o alarme é acionado, alarme sonoro e registro de registros completos de alarme.
3. Medição de alta precisão e display instrumento de medição de nível 0,5, display em tempo real tensão trifásica, corrente, potência ativa P, potência reativa Q, potência aparente S, fator de potência PF, frequência, temperatura de entrada/saída, sala de controle e temperatura da câmara de barramento, todos os dados visualizados na tela de toque.
Um banco de carga do gerador de alta qualidade é a chave para garantir a confiabilidade do seu sistema de energia, e a manutenção adequada é a base para garantir sua operação estável a longo prazo. O banco de carga RST-600kW foi projetado para equilibrar alto desempenho e facilidade de manutenção.
Inspeção diária (antes/depois do uso):
Aparência e Limpeza: Verifique se há algum dano, deformação ou corrosão no gabinete e limpe a poeira da superfície com um pano macio e seco. Certifique-se de que não haja obstruções num raio de 3 metros (para entrada de ar) e 5 metros (para exaustão de ar) ao redor do equipamento e que as portas de ventilação estejam desobstruídas.
Inspeção de conexão: Verifique se o cabo de alimentação, cabo de sinal, etc. estão conectados com segurança e se os terminais de conexão estão soltos, oxidados ou apresentam marcas de queimadura.
Pré-verificação do funcionamento: Após a partida, observe se o ventilador está funcionando normalmente e se há algum som anormal. Verifique através da interface homem-máquina (IHM) se a tensão, a corrente e outros parâmetros exibidos estão normais.
Limpeza Interna: Limpe mensalmente o interior do equipamento com ar comprimido seco ou escovas macias, principalmente a poeira dos dissipadores e ventiladores.
Inspeção dos componentes principais: Trimestralmente, no estado desligado, verifique se há algum desgaste, odor ou folga nos resistores de potência internos, contatores (como ABB), relés, etc. Se o desvio exceder ±5%, substitua-o imediatamente.
Manutenção do sistema de resfriamento: Limpe a tela do filtro do ventilador para garantir uma entrada de ar suave.
Verificação da função de proteção: Simule regularmente condições de falha, como sobrecorrente e superaquecimento, para testar se os dispositivos de proteção do equipamento são sensíveis e confiáveis.
1. Após teste de carga pesada, os tubos de resistência retêm alta temperatura residual; deve esperar a parada retardada do ventilador e o resfriamento total antes de abrir a porta do gabinete para evitar queimaduras.
2. Requisito do ambiente de armazenamento: Temperatura de armazenamento -30 ℃ ~ + 60 ℃, ambiente seco, cubra com um pano à prova de poeira se estiver inativo por um longo prazo, ligue regularmente por 30 minutos mensais para desumidificar os componentes internos.
3. Operação proibida: Não bloqueie a entrada/saída de ar por longos períodos de carga de alta potência, o que acionará alarme de superaquecimento e queimará tubos de resistência; não desmonte barras de cobre do barramento interno sem treinamento profissional.
Cada banco de carga RST-600kW é construído com componentes líderes do setor: os contatores ABB garantem comutação confiável, enquanto o PLC 200Smart da Siemens fornece controle inteligente e fácil de usar. Os tubos de resistência de liga apresentam excepcional resistência à corrosão, alto desempenho de isolamento e dissipação de calor eficiente – permitindo operação contínua sem degradação do desempenho.
Uma unidade suporta quatro configurações de tensão — AC480V, AC440V, AC380V e AC220V — com comutação manual estrela-triângulo para máxima flexibilidade de aplicação. Isso significa que você pode usar o mesmo banco de carga do gerador em diferentes configurações de teste, reduzindo custos de equipamentos e simplificando o inventário.
Opere o banco de carga localmente por meio da tela sensível ao toque HMI de 7 polegadas com exibição em tempo real de tensão, corrente, potência, fator de potência e frequência. Ou mude para controle remoto via software de PC, Modbus-RTU ou Modbus-TCP para testes automatizados, registro de dados e geração de relatórios.
Seu equipamento e pessoal são protegidos por múltiplas camadas de segurança: desligamento por sobretensão e sobrecorrente, proteção contra superaquecimento com descarga automática de carga, monitoramento do fluxo de ar do ventilador, detecção de fumaça e um botão de parada de emergência proeminente. O sistema também possui carregamento/descarregamento com uma tecla – basta definir a potência alvo e pressionar “Carregar” – a unidade cuida do resto.
Q1: Este banco de carga pode testar equipamentos de 220V, 380V, 440V e 480V ao mesmo tempo?
R: Ele não pode testar múltiplas tensões simultaneamente, mas suporta a comutação de diferentes condições de trabalho de tensão.
480V/440V/380V: Fiação de conexão estrela no barramento, conecte o fio neutro N;
220V: Ajuste o jumper do barramento para conexão delta, remova o fio neutro; A comutação só precisa ajustar a placa de conexão da barra de cobre dentro do compartimento de teste, operação simples sem substituição de componentes.
P2: Como seleciono a potência do banco de carga apropriada para meu gerador ou UPS?
R: Geralmente, a potência do banco de carga usado para teste não deve ser inferior a 30% da potência nominal da fonte de alimentação testada para garantir manutenção regular. Para testes de desempenho abrangentes (como testes de aceitação de fábrica), é necessário um Banco de Carga do Gerador capaz de simular 100% de carga total ou até mesmo 110% de sobrecarga. A potência do RST-600kW é ajustável continuamente na faixa de 1-600kW, permitindo a satisfação flexível de vários requisitos de teste, desde carga leve até carga total.
Q3: O equipamento aciona alarme de superaquecimento frequentemente durante carregamentos prolongados, como resolver isso?
R: Classifique 4 causas raízes e soluções:
1. Duto de ar bloqueado: Poeira acumulada no ventilador e nos tubos de resistência, limpe todos os canais de ventilação, remova detritos;
2.Falha do ventilador: parada do ventilador, baixa velocidade de rotação ou sobrecarga, substitua o ventilador com defeito, verifique a tensão de alimentação do ventilador (permitir faixa de 400V ± 10%);
3.Exceder a potência de teste nominal: sobrecarga de longo prazo acima de 600kW, reduzir a potência de carga para dentro da faixa nominal;
4. Configuração do limite de temperatura muito baixa: Entre na página de configuração para ajustar o limite superior de temperatura excessiva (temperatura de saída padrão de fábrica de 300 ℃, não ajuste para cima sem autorização).
Q4: Por que o banco de carga não consegue atingir o nível de potência definido?
R: Isso normalmente é causado por um dos seguintes problemas:
1.Problemas do contator: Os contatos de um contator operado com frequência podem estar desgastados, resultando em mau contato;
2.Problemas de controle ou fiação: Verifique se a fiação do circuito de controle está solta ou se os parâmetros de controle do PLC (esta unidade usa um Siemens S200 Smart) estão configurados corretamente;
3.Problemas de fonte de alimentação: Verifique se a tensão de saída e a frequência da fonte de alimentação em teste estão estáveis.
Q1: A tela sensível ao toque mostra o alarme de baixa pressão de ar do ventilador após iniciar o ventilador
R: Solucione o problema passo a passo:
1.Confirme que o ventilador normalmente é iniciado sem parar;
2. Verifique se a direção de rotação do ventilador deve ser de exaustão de ar para cima, a fiação reversa causará pressão de ar insuficiente;
3.Inspecione os terminais da fiação do ventilador soltos ou com mau contato, reaperte a fiação;
4. Entrada de ar bloqueada por artigos diversos, limpe as barreiras circundantes.
Q2: Sem comunicação de controle remoto via Modbus-RTU/TCP
R: 1. Confirme apenas uma interface de comunicação usada por vez, não é possível conectar RS485 e RJ45 simultaneamente;
2. Verifique o endereço de comunicação (1~247) e a taxa de transmissão (9600/19200/38400) consistente com o computador superior; 3. Reconecte a fiação de comunicação, verifique rompimento do cabo ou interferência na blindagem.
Q3: O alarme de parada de emergência aparece repentinamente durante o teste
R: Verifique primeiro o botão de parada de emergência no painel frontal; se pressionado, gire o botão vermelho no sentido horário para reiniciar, o alarme desaparecerá automaticamente. Se o alarme persistir, verifique o circuito aberto do circuito elétrico da parada de emergência.
Q4: Alarme de fumaça acionado automaticamente durante a operação
R: Esta é uma falha de alto risco, o equipamento descarregará todas as cargas imediatamente. Corte a fonte de alimentação imediatamente, abra a porta do gabinete para verificar a queima do tubo de resistência, curto-circuito na fiação interna, limpe os materiais combustíveis, substitua os componentes danificados antes de reutilizá-los.
Q5: O banco de carga do gerador pode ser instalado ao ar livre?
R: Modelo padrão grau de proteção IP20, adequado apenas para oficinas internas secas. O uso externo precisa de um gabinete personalizado à prova de chuva e poeira e aumenta a frequência de limpeza do ventilador e do compartimento de resistência para evitar que água da chuva e sedimentos causem curto-circuito.
Q6: O que está incluído no pacote de entrega?
A: 1 conjunto de banco de carga CA RST-600kW, relatório de teste de fábrica, manual de instruções original em inglês, acessórios de barramento de conexão padrão.
Histórico do projeto

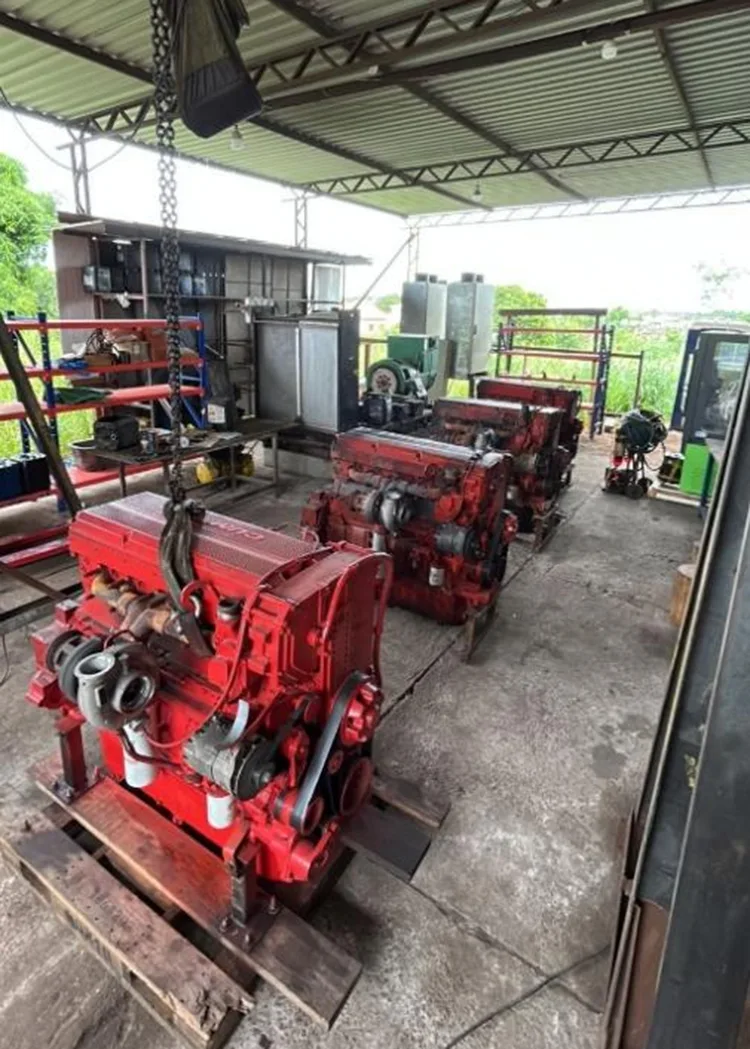

Este projeto atende um fabricante local de geradores no Brasil. O mercado brasileiro adota frequência industrial de 60 Hz com tensões regionais diversificadas (220 V/380 V/440 V/480 V), e todos os geradores precisam passar por rigorosa certificação do INMETRO com testes de longa duração em plena carga. Além disso, as redes elétricas locais apresentam flutuações de tensão frequentes.
Anteriormente, o cliente usava gabinetes de pequena carga divididos e dispersos para testes de geradores. O equipamento antigo era difícil de mover, exigia trocas manuais frequentes de fiação para diferentes testes de tensão, tinha baixa eficiência de teste e não conseguia se adaptar bem às condições instáveis da rede local, não atendendo às demandas de testes de certificação locais.
Soluções e efeitos de aplicação no local
Depois de adotar nosso banco de carga CA integrado RST-600kW personalizado para o padrão de rede de 60 Hz do Brasil, o cliente resolveu todos os pontos problemáticos do teste de forma eficaz:
1.Design integrado multi-tensão: Um único dispositivo cobre 220 ~ 480V quatro níveis de tensão convencionais que correspondem ao padrão de energia local do Brasil, suportando comutação estrela-triângulo rápida sem fiação repetida. Elimina vários conjuntos de equipamentos de carga redundantes e economiza 40% de espaço na oficina.
2.Proteção de segurança profissional para grade instável: Sistema de intertravamento multiproteção integrado. Ele descarregará automaticamente em tempo real ao encontrar tensão de saída instável do gerador ou sobrecorrente causada por más condições da rede local, protegendo os geradores de teste contra danos durante testes de carga total de longas horas.
3.Sistema de teste automático inteligente: Equipado com função de carregamento automático com tela sensível ao toque com um clique. Ele pode registrar automaticamente tensão, corrente, fator de potência e outros dados de teste, e suportar a exportação de relatórios de teste com um clique, atendendo perfeitamente aos requisitos de rastreabilidade de dados de certificação do INMETRO. O custo total da mão-de-obra é reduzido pela metade.
4.Estrutura móvel conveniente: Projetado com anéis de elevação e furos para empilhadeiras, o banco de carga integrado pode ser facilmente transferido entre diferentes estações de teste na oficina.
A linha de produção de UPS de uma nova empresa de energia precisa de testes de envelhecimento cíclico de longa data de produtos UPS de 380V/440V, equipamentos de carga antigos apresentam grandes erros de carregamento, alarmes falsos frequentes de excesso de temperatura e nenhuma função de comunicação remota, incapaz de conectar o sistema MES da oficina. Vantagens após a substituição pelo nosso Banco de Carga do Gerador:
1. Precisão de carregamento ± 3%, potência de saída estável durante o envelhecimento cíclico, padrão de teste consistente para cada lote de produtos;
2. Comunicação Modbus-TCP Ethernet, upload em tempo real de dados de teste para o sistema de controle central da fábrica, realização de oficina automática de envelhecimento autônoma;
3. Função de parada retardada do ventilador, continua a dissipação de calor após a descarga, prolonga efetivamente a vida útil do tubo de resistência.
4.Distinguir falha real de excesso de temperatura e alarme falso do interruptor de temperatura, taxa de alarme falso reduzida em mais de 90%;
Um departamento de energia portuária costeira em Penang, na Malásia, precisa de testes regulares de carga no local para grupos geradores de backup, o que impõe requisitos rigorosos sobre desempenho móvel e eficiência de fiação rápida de equipamentos de teste. Os principais destaques do aplicativo são os seguintes:
1. Adota rodas de caminhada integradas e estrutura de empilhadeira, permitindo transporte flexível para salas de geradores dispersas em diferentes áreas do porto;
2. Equipado com função de armazenamento de registro de alarme, que registra todos os dados operacionais anormais durante os testes no local, ajudando a equipe técnica a verificar e eliminar rapidamente possíveis falhas dos geradores;
3. Gabinete de proteção interna IP20 combinado com dispositivo de proteção de detecção de fumaça independente, adaptando-se ao ambiente de trabalho úmido e complicado de usinas portuárias costeiras;
4.Configurado com contatores ABB premium e sistema de controle PLC Siemens, garantindo uma taxa de falhas ultrabaixa, mesmo sob condições de trabalho frequentes de manuseio, movimentação e vibração.
1. Engenheiro de teste de produção: O ponto mais prático são quatro tensões integradas, o interruptor manual estrela-triângulo economiza muito tempo de fiação; a operação da tela de toque é intuitiva, o carregamento segmentado manual é conveniente para testes passo a passo de pequena potência.
2.Técnico de manutenção pós-venda: A classificação da falha é clara, cada alarme corresponde a um guia de solução de problemas independente; os componentes são todos de marcas internacionais, as peças de reposição são fáceis de comprar e a carga de trabalho de manutenção trimestral é pequena.
3.Gerente de aquisição de equipamentos: Conjunto único substitui vários gabinetes de carga de tensão única, aquisição completa, reduz o custo de investimento em equipamentos; padrão de tamanho unificado, o planejamento do layout da oficina é mais simples.
4. Designer de projeto de automação: Os modos de comunicação remota dupla (RS485 / TCP) são altamente compatíveis com vários sistemas de teste de computador PLC e superior, sem necessidade de módulo de conversão de sinal extra, programação de acoplamento simples.
1.Design universal multitensão: 220V/380V/440V/480V quatro graus de tensão, comutação manual estrela-triângulo, ampla faixa de aplicação.
2. Núcleo de carga estável de alta potência: Tubos de resistência com aletas de liga anticorrosão, suportam operação contínua de longo prazo, ± 3% de alta precisão de carregamento.
3. Controle local e remoto duplo: operação local com tela de toque + comunicação remota de protocolo duplo Modbus, realiza testes automáticos autônomos.
4. Proteção de segurança completa: parada de emergência, sobretensão, sobrecorrente, sobretemperatura, falha do ventilador, intertravamento multicamadas de detecção de fumaça, descarga automática para todas as falhas.
5. Fácil transferência e manutenção: Design móvel integrado com rodízios, compartimentos de controle/teste independentes, limpeza regular conveniente e inspeção de componentes.
6. Componentes padrão de classe mundial: Siemens PLC, contatores ABB, instrumento de medição de alta precisão de nível 0,5, desempenho estável e longa vida útil.
