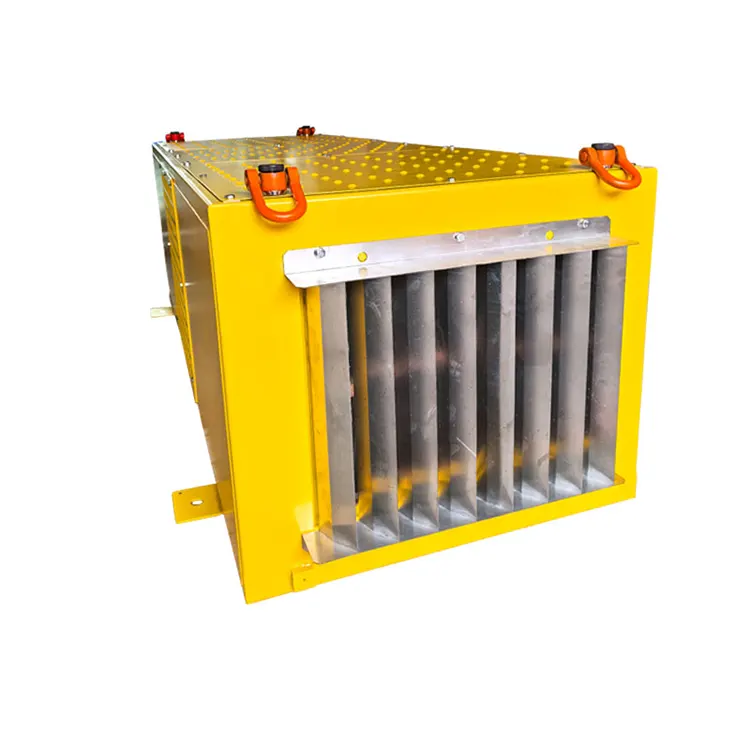

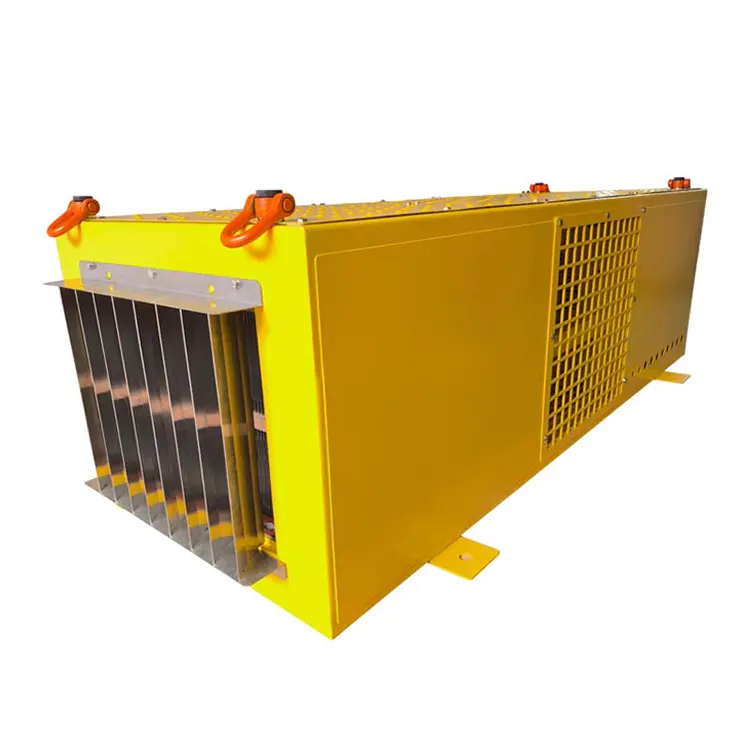

Resistor de frenagem para caminhão de mineração

O resistor de frenagem para caminhão de mineração da RST Electric representa o auge da tecnologia de frenagem dinâmica para serviços pesados. Construído para suportar as condições severas de minas subterrâneas, operações a céu aberto e locais de perfuração de petróleo, este resistor de frenagem para caminhões de mineração incorpora princípios de design de ambientes extremos em todos os níveis.

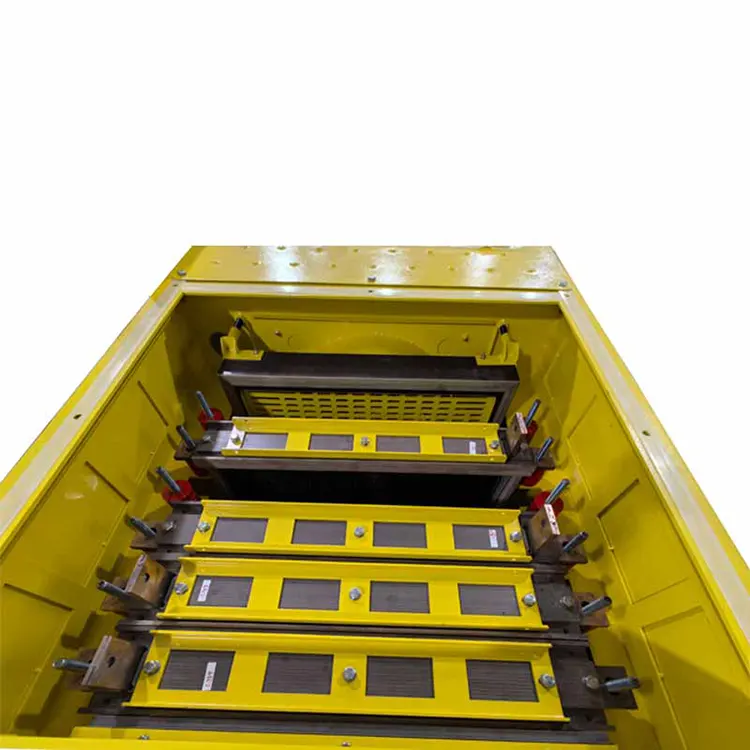

Os elementos do resistor são fabricados em aço inoxidável SUS304 de alta qualidade ou fio de liga especializado, selecionados por sua excepcional resistência à corrosão, resistência mecânica e propriedades elétricas estáveis ​​sob repetidos ciclos térmicos de até 1140 V CA. Cada unidade possui uma estrutura resistente a vibrações com pontos de montagem reforçados, capaz de suportar choques e impactos constantes encontrados em estradas de transporte irregulares. A gestão térmica é otimizada através do arrefecimento de ar forçado com ventoinhas de alta capacidade e vias de fluxo de ar cuidadosamente projetadas, garantindo uma rápida dissipação de calor durante eventos de travagem frequentes e de alta energia.

O gabinete está disponível em configurações internas e externas com classificações IP apropriadas, protegendo os componentes internos contra poeira, umidade e exposição a produtos químicos comuns em ambientes de mineração. Com potências nominais que chegam a 2.000 kW e configurações modulares de múltiplas unidades, este resistor de frenagem para caminhão de mineração fornece a capacidade de frenagem necessária para os maiores caminhões de transporte elétricos, carregadeiras e plataformas de perfuração operando em profundidades ou elevações onde a segurança e a confiabilidade são fundamentais.

Como fabricante confiável de resistores de frenagem para mineração na China, a RST Electric combina mais de 10 anos de experiência em resistores de potência com profundo conhecimento da dinâmica de veículos pesados ​​para fornecer soluções que maximizam o tempo de atividade e garantem a segurança do operador.

Especificação Técnica

Adaptação a ambientes extremos

Nosso resistor de frenagem para caminhões de mineração foi projetado especificamente para condições complexas de trabalho em minas. O invólucro robusto e os componentes selados podem suportar poeira, umidade, lama e temperaturas extremas em minas subterrâneas e a céu aberto, abordando os pontos problemáticos de equipamentos propensos a danos e com vida útil curta em ambientes agressivos. Ao mesmo tempo, possui desempenho antivibração e de impacto extremamente forte. A estrutura reforçada e os componentes estáveis ​​fornecem suporte, capaz de suportar impactos e solavancos contínuos durante as operações, garantindo a integridade mecânica a longo prazo e evitando que os equipamentos quebrem e causem paralisações.

Dissipação de calor eficiente

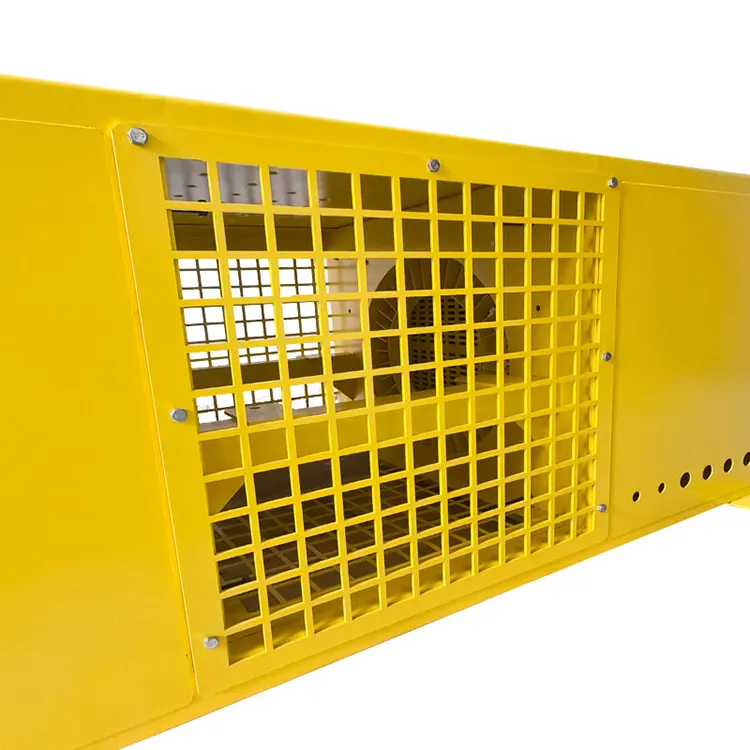

Para atender aos frequentes requisitos de frenagem de cargas pesadas de caminhões de mineração, equipamos resfriamento de ar forçado de grande capacidade e ventiladores redundantes para garantir uma temperatura operacional segura durante frenagens repetidas de cargas pesadas e para evitar falhas de superaquecimento. A potência de pico do produto pode absorver com eficiência os pulsos de energia regenerativa de curto prazo gerados por grandes sistemas de acionamento elétrico em encostas íngremes, garantindo uma frenagem suave e segura do caminhão e mantendo a operação contínua.

Projeto de Segurança

A segurança está integrada em todo o processo de design. Equipamo-lo com dispositivo de corte térmico, materiais retardadores de chama e conexões elétricas seguras para salvaguardar a segurança dos operadores e equipamentos, atendendo aos padrões para uso em ambientes de mineração perigosos. Os elementos resistivos são feitos de aço inoxidável SUS304 ou fios de liga, que são resistentes à corrosão, à água de mina, a substâncias químicas e à névoa salina, prolongando assim a vida útil do produto.

Adaptação Flexível

O resistor de frenagem para caminhão de mineração suporta expansão modular. Múltiplas unidades conectadas em paralelo podem atingir vários megawatts de potência de frenagem, adequadas para vários caminhões de mineração de grande porte. Podem ser fornecidos gabinetes internos e externos personalizáveis ​​e níveis de proteção compatíveis. O projeto de baixa manutenção reduz o tempo de inatividade não planejado em minas remotas. A faixa de tensão é de 380 V - 1140 V CA, correspondendo precisamente ao sistema de acionamento elétrico do caminhão. Nenhuma modificação é necessária para instalação direta, melhorando a eficiência e reduzindo custos operacionais.

Aplicações de produtos

Desenho e dimensões

Sobre o envio

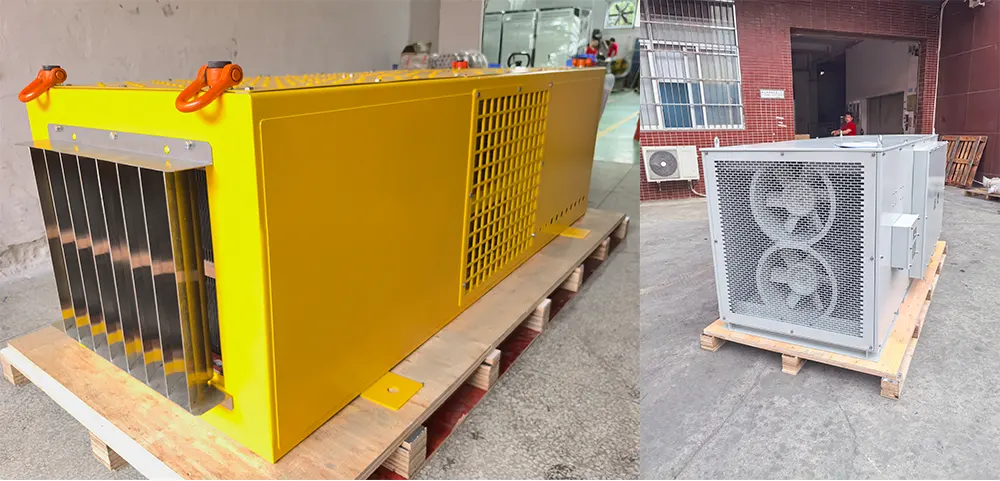

A RST Electric emprega protocolos de embalagem especializados para todos os resistores de frenagem para remessas de caminhões de mineração:

● Caixa reforçada: Cada unidade é montada sobre uma base de aço reforçada e fechada em uma caixa de compensado personalizada com reforço interno para evitar movimento durante o transporte.

● Proteção contra intempéries: O filme inibidor de corrosão por vapor (VCI) e os pacotes dessecantes protegem contra a umidade durante o transporte marítimo.

● Disposições de Elevação: Etiquetagem clara dos pontos de elevação e centro de gravidade; suportes de envio incluídos para amarração segura.

● Embalagem modular: Para configurações de múltiplas unidades, as unidades individuais são embaladas separadamente ou combinadas em um único rack plano para serviços pesados.

● Documentação: Documentos de remessa abrangentes incluem listas de embalagem, relatórios de testes certificados, certificações de materiais e suporte para desembaraço aduaneiro.

● Opções de frete: Coordenamos com despachantes especializados de carga pesada para frete marítimo FCL, carga de projeto ou frete aéreo, conforme necessário.

Todas as unidades passam por testes de carga total e inspeção final antes de serem embaladas para garantir que cheguem prontas para instalação em locais remotos de mineração.

Pontos fortes da empresa

Fábrica de origem

RST Electric é um fabricante local e legítimo na China. Há mais de 10 anos nos dedicamos à pesquisa e fabricação de resistores de frenagem para caminhões de mineração. Estamos profundamente envolvidos no campo de frenagem de mineração e podemos controlar de forma independente todo o processo de projeto, seleção de materiais, produção e testes. Isto não só garante que os produtos sejam adequados para ambientes extremos na indústria de mineração, mas também elimina os elos intermediários, proporcionando preços transparentes de fornecimento direto da fábrica, permitindo aos clientes equilibrar alta qualidade e baixo custo.

Testes rigorosos

A RST Electric possui uma fábrica certificada pela ISO 9001 e uma linha de produção dedicada para componentes resistivos de alta resistência, com processos padronizados e controle rigoroso. Antes de cada produto sair da fábrica, são realizados testes 100% elétricos, juntamente com testes de imagem térmica e simulação de vibração para verificar o desempenho nas condições de mineração; uma equipe profissional de engenharia concentra-se nos sistemas de acionamento elétrico para veículos off-road para garantir a compatibilidade do produto.

Experiência de fornecimento global

A RST Electric é um fornecedor confiável para empreiteiros de mineração globais e OEMs de veículos de mineração. Seus produtos são exportados para as principais regiões de mineração, como Austrália, Chile, Peru, África do Sul, Canadá, Rússia, etc. Possui profunda experiência em campos de mineração subterrânea e a céu aberto e é qualificada no fornecimento de soluções de frenagem para caminhões elétricos de mineração e escavadeiras LHD (Load Handling Device), atendendo com precisão às necessidades da indústria de mineração.

Serviço de personalização abrangente

A RST Electric oferece serviços abrangentes de personalização. A faixa de potência é de 404 kW - 2.000 kW +, que pode ser expandida em paralelo. A tensão é 380V - 1140V AC e DC personalizável. A proteção do gabinete, os materiais dos componentes, os métodos de resfriamento e os suportes de instalação podem ser personalizados conforme os requisitos, atendendo às necessidades de diferentes cenários de mineração.

Garantia de entrega confiável

Os produtos personalizados têm prazo de entrega de 30 a 45 dias úteis, sendo fornecida documentação técnica completa; São oferecidas garantia de 18 meses, entrega global de peças de reposição e diagnóstico remoto. Engenheiros familiarizados com operações de mineração podem ser contratados para fornecer depuração e treinamento no local, garantindo a estabilidade das operações de mineração durante todo o processo.

Casos de Projeto

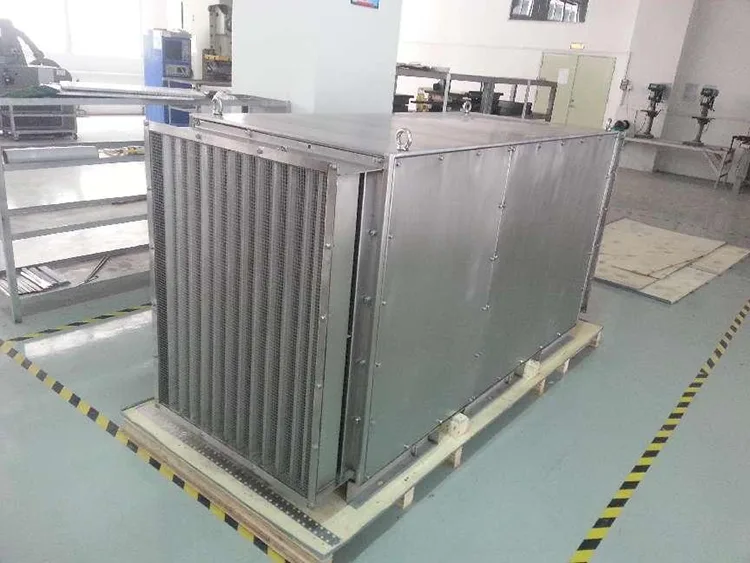

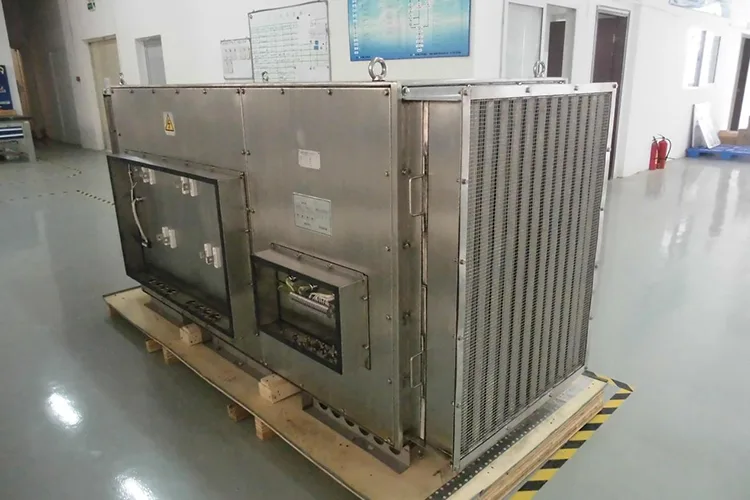

1. Histórico do projeto

Durante o acionamento, desarme e frenagem de emergência do sistema de acionamento elétrico da plataforma de perfuração offshore, o motor giratório gera enorme energia regenerativa. Sem dissipação efetiva de energia através do resistor de frenagem, o excesso de tensão CC danificará o inversor da plataforma, levará ao desligamento inesperado da plataforma e a uma enorme perda de operação offshore. Os resistores de frenagem convencionais de uso geral não suportam condições severas de trabalho offshore variando de -45 ℃ a + 45 ℃, alta umidade ambiente e layout de gabinete confinado, resultando em superaquecimento e curto-circuito frequentemente. RST Electric projetou e fabricou gabinete de resistor de frenagem dinâmica RSTO400kWx6 + 65kW-3Rx6 + 8R IP20 personalizado especialmente para projeto de frenagem de inversor de plataforma de petróleo offshore, em conformidade com o padrão da indústria TB / T1393-93 para resistor de locomotiva equipamento.

2. Especificações técnicas básicas e vantagens de design

Classificação Elétrica

Potência nominal total: circuito principal 400kW×6 + circuito auxiliar 65kW (total 2465kW)

Resistência nominal @20°C: 3Ω±5%×6 +8Ω±5%, tensão máxima de trabalho DC: DC1100V

Classe de proteção: gabinete interno IP20, layout de resfriamento de ar forçado independente horizontal

Condição ambiente: Temperatura de trabalho: -45 ℃ ~ + 45 ℃, Temperatura de armazenamento: -60 ℃ ~ + 60 ℃, RH máximo≤90%, Altitude de instalação ≤2000m, para ambiente de plataforma offshore de gás não explosivo e não corrosivo.

Recursos materiais e estruturais

(1) Núcleo do resistor: Tira de resistência de liga de níquel-cromo com base de isolamento de porcelana de alta alumina, excelente resistência a choque térmico e umidade para alta umidade offshore; unidades de resistores idênticas são intercambiáveis ​​para fácil manutenção e substituição em campo.

(2) Sistema de resfriamento forçado: Equipado com ventiladores axiais 2pcs T540-510-5.5# (2×5,5kW, AC380V/50Hz). Pré-resfriamento por 15 minutos antes da partida; o ventilador pós-operação funciona por mais 15 minutos após o desligamento do equipamento para eliminar a alta temperatura residual dentro do gabinete.

(3) Sistema duplo de proteção de segurança (principal diferencial para aplicação offshore)

Interruptor de intertravamento de pressão de ar: ponto de ajuste padrão de 20Pa, envia alarme de falha quando o fluxo de ar é insuficiente para evitar superaquecimento;

O corte térmico normalmente fechado de 280 ℃ instalado no ponto quente do resistor aciona o alarme quando ocorre excesso de temperatura para evitar incêndio e quebra de isolamento.

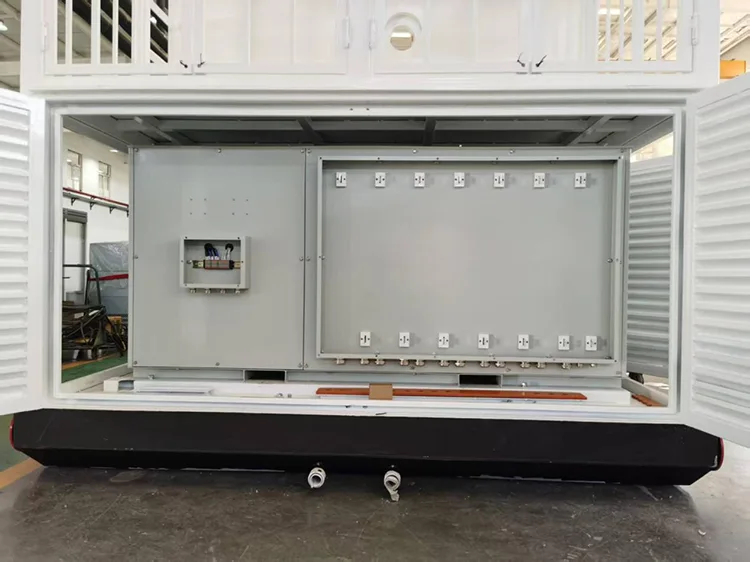

(4) Construção do gabinete: Estrutura de aço resistente com tampa protetora dividida, layout de bloco de terminais separado para circuito de ventilador, circuito de sinal de temperatura e fiação de alimentação principal, conveniente para conexão no local com gabinete de controle da plataforma.

3. Padrão de instalação e comissionamento no local

1. A instalação completa segue a especificação TB/T1393-93; a fiação é dividida em três compartimentos independentes para alimentação do ventilador, cabo de detecção e cabo de frenagem de alta potência; o gabinete é isolado separadamente com a saída de ar afastada da passarela do operador para evitar queimaduras por ar quente.

2. O teste de pré-comissionamento inclui verificação da rotação do ventilador, verificação da pressão do ar e teste de resistência de isolamento; o sistema está proibido de se conectar à plataforma de perfuração até que a depuração completa seja concluída.

3. Regra de operação: Pré-ventilar o gabinete por 15 minutos antes da inicialização para remover a umidade interna; não são permitidos produtos inflamáveis ​​ao redor do gabinete do resistor; o filtro de entrada e saída de ar deve ser limpo regularmente para evitar bloqueio e superaquecimento do fluxo de ar.

4. Solução de problemas e serviço de manutenção pós-venda

Falhas comuns no local (curto-circuito, valor de resistência anormal, superaquecimento, alarme térmico falso) são abordadas no manual de manutenção da fábrica;

Padrão de inspeção periódica: Use megôhmetro de 1000V para teste de isolamento (≥50MΩ para resistor ao terra; ≥2MΩ para enrolamento do motor do ventilador); Teste de tensão suportável de 4500 V / 1800 V CA para resistor e ventilador sem quebra ou flashover.

Prazo de garantia: 12 meses após o comissionamento ou 18 meses a partir da data de envio (o que ocorrer primeiro). Reparo e substituição gratuitos para defeitos de fabricação; fornecimento vitalício de peças de reposição e suporte técnico global para clientes além do período de garantia.

5. Resultado do Projeto

1. A absorção total da energia de frenagem regenerativa elimina a quebra de sobretensão do inversor; operação de perfuração contínua estável em plataforma offshore.

2. A proteção dupla térmica e de pressão de ar proporciona zero acidentes com incêndio e curto-circuito durante o serviço de campo de longo prazo.

3. O design modular intercambiável reduz o custo de mão de obra de manutenção da plataforma em 60%.

Entre em contato com a RST Electric para obter um resistor de frenagem de alta potência personalizado para plataforma offshore, guindaste, sistema inversor de mineração, obtenha proposta técnica e orçamento gratuitos.
