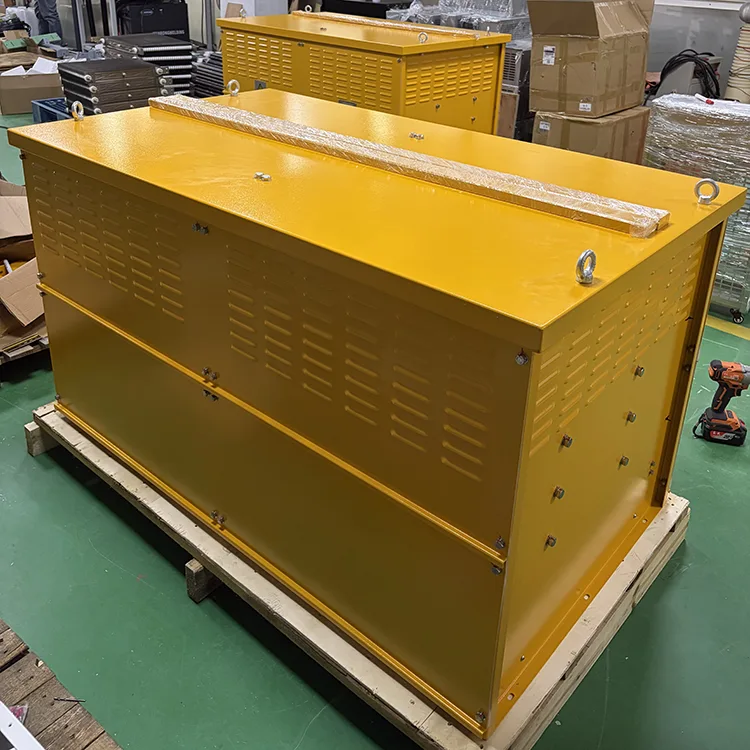

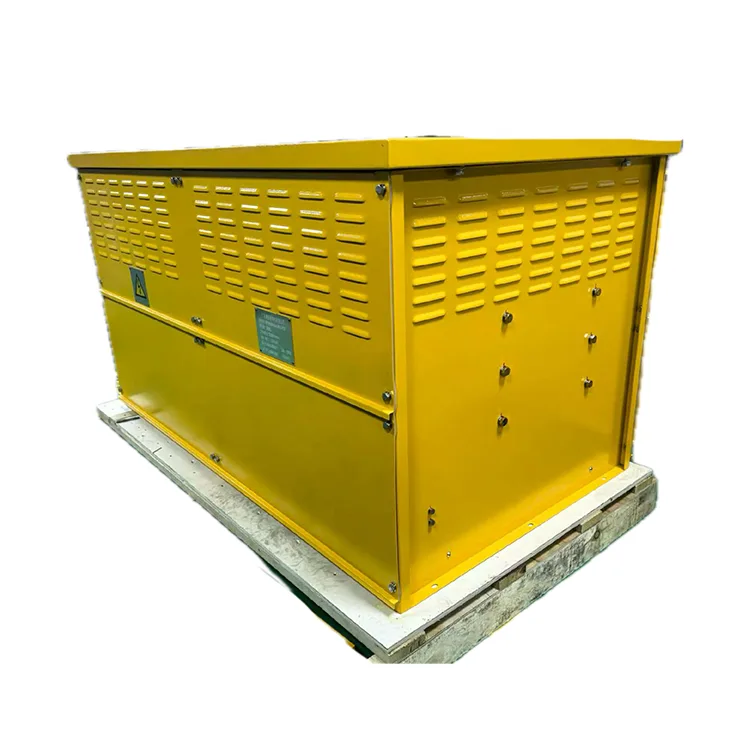

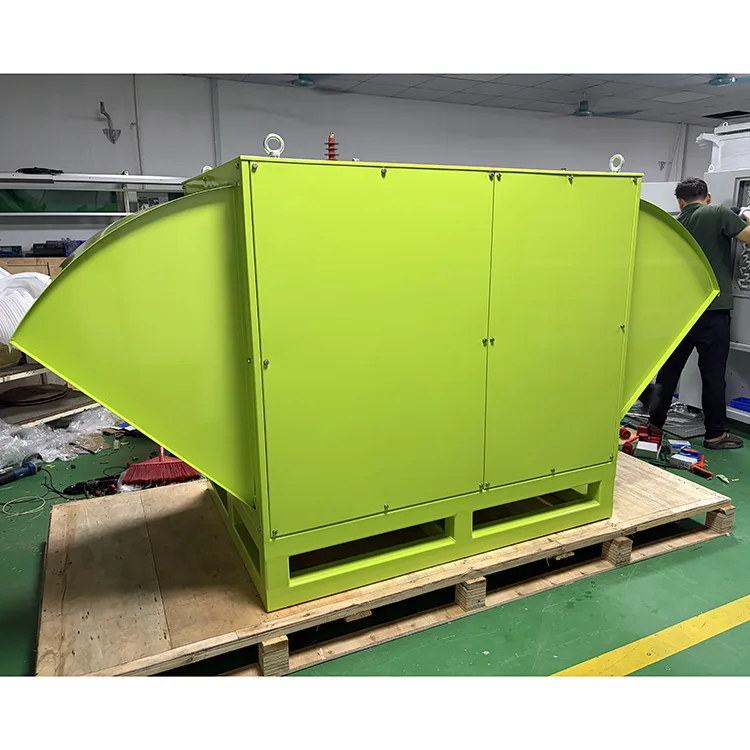

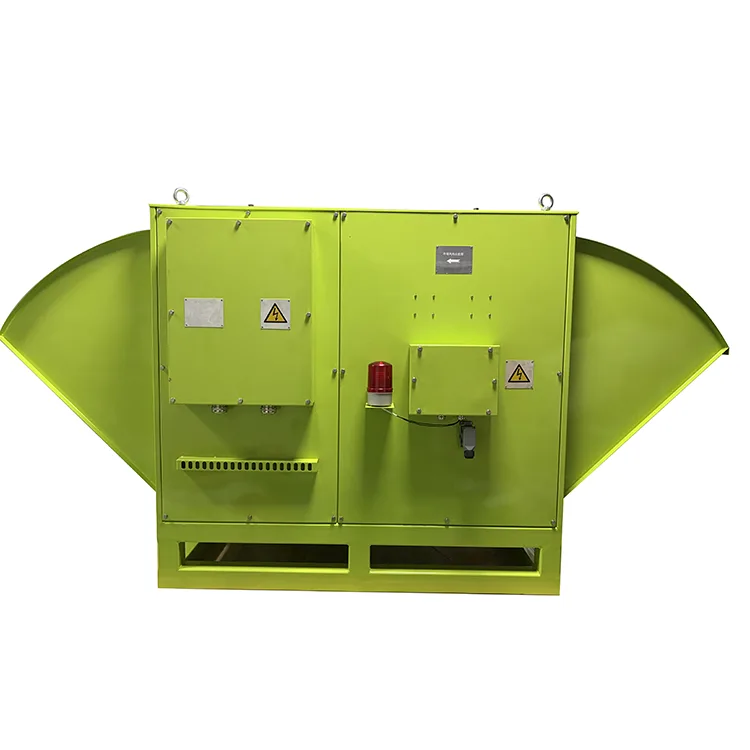

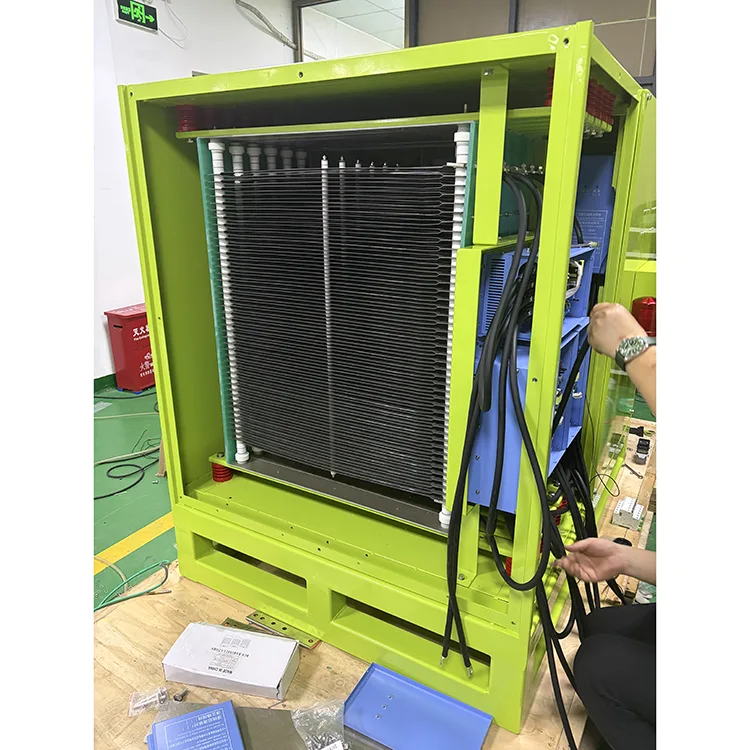

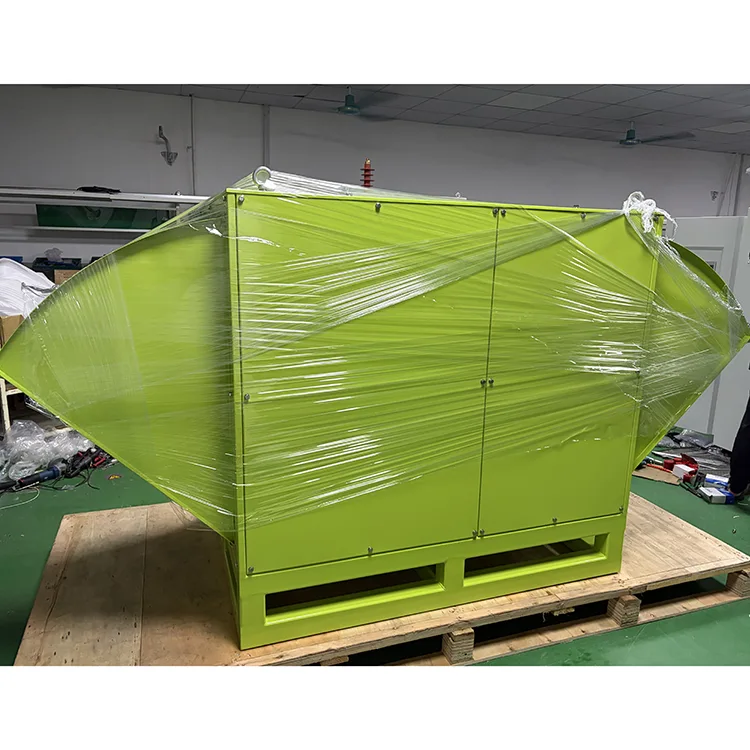

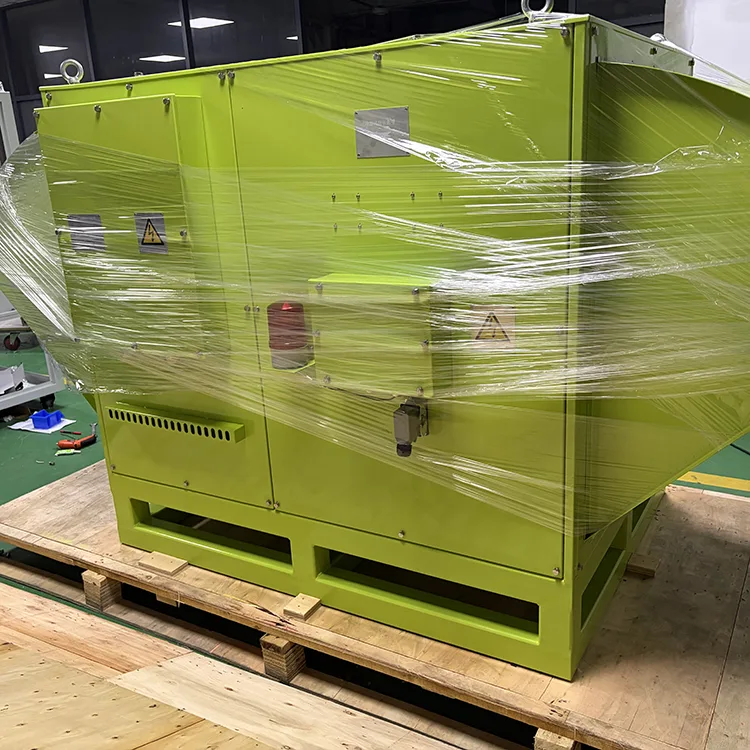

O dispositivo resistor de frenagem RSTO‑500kW‑2R×6‑IP23 para plataforma de perfuração de poços é um resistor de frenagem de alta potência desenvolvido pela Guangdong Ruisite Electric Co., Ltd. especificamente para o sistema de frenagem com conversor de frequência de acionamentos elétricos em plataformas de perfuração de poços. Sua resistência nominal é 2Ω × 6 (a 20°C), potência nominal de 500 kW e tensão máxima de operação DC 690 V.

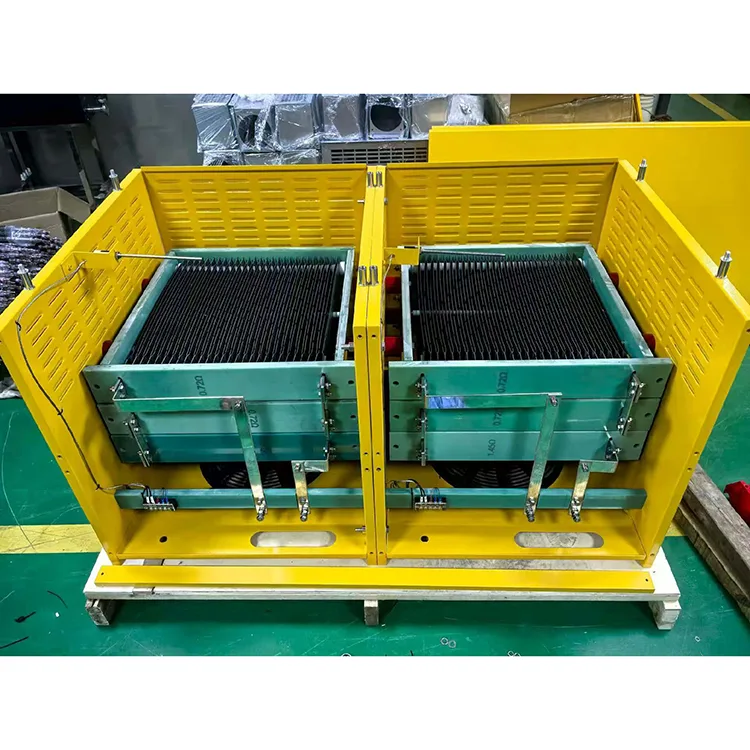

O elemento resistivo é feito de liga estável de níquel-cromo e o isolamento utiliza cerâmica de alumina de alto desempenho e alta temperatura, garantindo confiabilidade e durabilidade sob condições extremas. A unidade está equipada com dois ventiladores de fluxo axial T60-No.5 (cada um com 5 kW / 380 V / 50 Hz), montados horizontalmente com refrigeração por ar forçado independente. O ar de resfriamento entra por um lado, passa pelos ventiladores axiais e pelas células do resistor e sai pela saída.
O dispositivo é adequado para ambientes livres de metano ou outros gases inflamáveis/explosivos, gases corrosivos, gases que danificam o isolamento, poeira condutora ou poeira combustível. Opera em altitudes de até 1.000 m, temperaturas ambientes de –45°C a +50°C e umidade relativa máxima de 95%.
Por ser um dispositivo gerador de alto calor, a operação e manutenção diárias adequadas estão diretamente relacionadas à vida útil e à segurança operacional.
O ventilador deve ser ligado por 15 minutos antes de ligar o aparelho para expelir qualquer umidade ou umidade acumulada. Após a parada do aparelho, o ventilador deve continuar funcionando por mais 15 minutos para garantir que o resistor seja resfriado adequadamente, evitando que o ar quente retorne e danifique outros componentes elétricos. Nunca opere o resistor de frenagem sem os ventiladores funcionando.
- Nenhum material inflamável ou explosivo pode ser colocado perto do dispositivo.
- Evite o contato direto com resistores em estado de funcionamento, a menos que seja fornecida proteção de segurança adequada.
- A saída de ar não deve ficar voltada para passagens de pedestres para evitar lesões causadas pelo fluxo de ar em alta temperatura.
- O dispositivo deve ter espaço de ventilação suficiente e desobstruído, de preferência num compartimento separado.
- O filtro de névoa salina deve ser inspecionado e limpo mensalmente; substitua o elemento do filtro imediatamente se for encontrado entupimento - caso contrário, a tira do resistor pode superaquecer e queimar.
- Uma inspeção e manutenção abrangentes devem ser realizadas pelo menos uma vez por ano, incluindo limpeza de poeira interna, verificações de fiação, aperto de parafusos soltos e inspeção de resistores quanto a danos.
- Verifique regularmente as conexões dos terminais quanto a folgas e os cabos quanto a envelhecimento ou danos.
- Utilize periodicamente ar comprimido para limpar a estrutura do resistor e os componentes dissipadores de calor.
Durante a revisão, remova todo o conjunto e coloque-o de forma segura; separe o gabinete do resistor dos ventiladores. Ao desmontar o gabinete do resistor, primeiro remova todas as placas de cobertura e conecte as barras de cobre, depois remova as porcas de montagem das células do resistor de cima para baixo, extraia as células para limpeza e inspeção e substitua quaisquer peças danificadas. Após a manutenção, use um megôhmetro de 1000 V para medir a resistência de isolamento entre a faixa do resistor e o terra (deve ser ≥ 50 MΩ) e realize um teste de rigidez dielétrica a 4500 V/50 Hz por um minuto (sem quebra ou flashover).
Q1: Qual é a finalidade do dispositivo resistor de frenagem para plataforma de perfuração de poços?
R: Quando um motor acionado por um conversor de frequência opera no modo de frenagem regenerativa (durante desaceleração ou frenagem), a energia cinética do sistema de acionamento é realimentada para o barramento CC, fazendo com que a tensão CC aumente. O resistor de frenagem dissipa essa energia regenerativa na forma de calor, evitando sobretensão no barramento CC e protegendo o conversor e os semicondutores de potência contra danos.
P2: O que devo fazer se o sistema de controle de temperatura disparar incorretamente?
R: Verifique se o interruptor de temperatura está com defeito e substitua se necessário; inspecione também a fiação elétrica em busca de problemas. O sensor de temperatura do dispositivo está localizado na tampa da tira de resistores, com set point de 280°C (±5%). Quando a temperatura do resistor atinge este valor, o interruptor de temperatura é ativado e envia um sinal de alarme.
Q3: Quais fatores afetam a vida útil do resistor de frenagem?
R: Os principais fatores são condições de resfriamento, temperatura ambiente, frequência de frenagem e correspondência de potência. Se a potência nominal do resistor for muito baixa para a demanda real de energia de frenagem, o resistor ficará cronicamente sobrecarregado e superaquecido, encurtando significativamente sua vida útil. A ventilação insuficiente é uma das principais causas da queima do resistor.
Q4: Por que a temperatura do resistor aumenta muito rapidamente?
R: As causas comuns incluem: entrada ou saída de ar bloqueada (resfriamento deficiente), curto-circuito local da faixa do resistor (devido a corpos estranhos ou peças cerâmicas danificadas) ou falha do ventilador/pressão de ar insuficiente. Primeiro verifique o sistema de ventilação e resfriamento e, em seguida, inspecione as próprias células do resistor.
Q5: Como determino o valor correto da resistência?
R: Uma regra fundamental é que a corrente através do resistor de frenagem não deve exceder a capacidade máxima de saída do chopper de frenagem. Uma resistência muito baixa causa corrente de frenagem excessiva, potencialmente danificando o chopper; uma resistência muito alta resulta em torque de frenagem insuficiente e desaceleração deficiente. O valor de resistência ideal deve ser selecionado equilibrando os requisitos de torque de frenagem e o custo do sistema, permanecendo sempre dentro dos limites de corrente seguros.
Caso 1: Suporte de frenagem por conversão de frequência para guindastes de pórtico de contêineres portuários (cenário de frenagem de alta frequência para cargas pesadas)
O guindaste de pórtico de 16 toneladas de um terminal de contêineres adotou originalmente resistores de frenagem separados e divididos. A forte exposição à poeira em ambientes ao ar livre causava desligamentos por curto-circuito do resistor todos os meses, com mais de 2 horas de inatividade por reparo prejudicando gravemente a eficiência de carga/descarga. Depois de mudar para esta unidade de resistor de frenagem integrada Ruisite:
Os dutos de ar fechados com ventilador duplo e compartimentos de poeira integrados reduzem o acúmulo de poeira em 70%, reduzindo a frequência de manutenção de mensal para trimestral.
Os contatos de alarme passivos se conectam ao sistema de controle central do terminal para enviar avisos antecipados sobre curtos-circuitos e superaquecimento do resistor, eliminando totalmente desligamentos repentinos não planejados.
Conectores padronizados de 10 pinos permitem manutenção independente por equipes de operação no local, sem eletricistas profissionais, reduzindo os custos anuais de manutenção em 45%. Feedback do cliente: O design do gabinete divisório integrado resolve completamente os problemas de curto-circuito induzidos por poeira, e a função de ligação de alarme reduz drasticamente as perdas por tempo de inatividade.

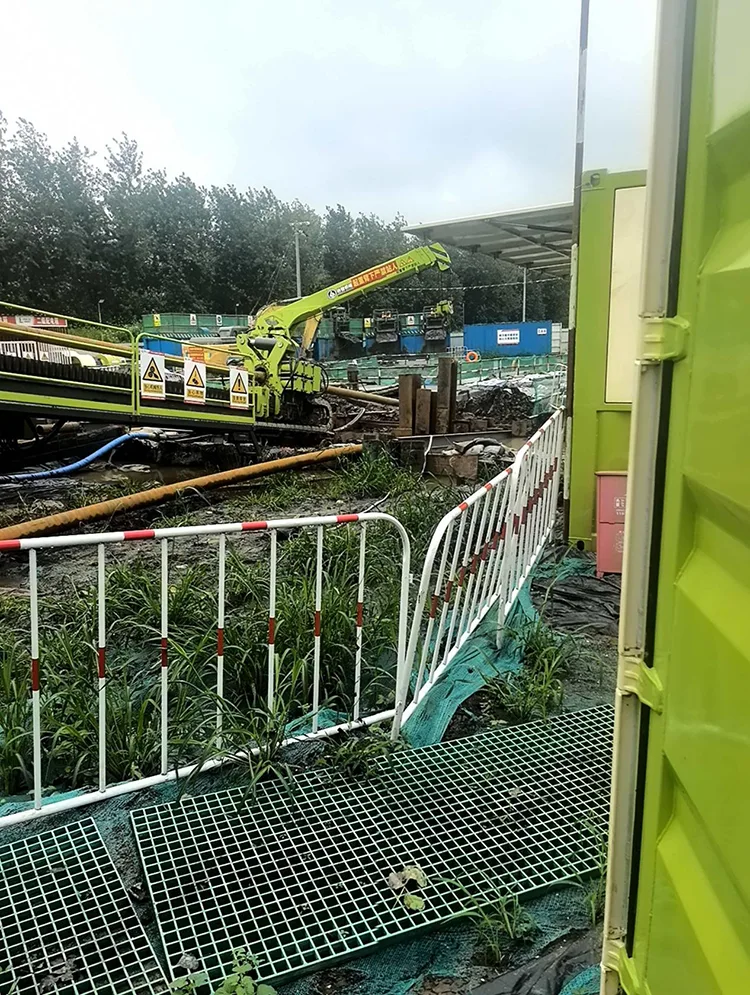

Caso 2: Carga de teste do canteiro de obras de perfuração direcional horizontal do oleoduto transversal de Wuhan
Este projeto pertence à Sinopec Zhongyuan Oil Construction Engineering Co., Ltd., um canteiro de obras que atravessa o oleoduto em Wuhan. Grandes plataformas de perfuração direcional horizontal exigem detecção contínua de carga total por longas horas antes de cruzar a construção do rio. Equipamentos discretos de carga dispersa foram usados anteriormente no local, com desvantagens óbvias: difícil transferência através de cavaletes de aço temporários, fiação confusa, baixo desempenho à prova d'água e de dissipação de calor em ambientes úmidos à beira do rio. Depois de implantar nosso banco de carga CA integrado, as principais vantagens são as seguintes:
Orifício de empilhadeira integrado e estrutura de alça de elevação, design compacto de toda a máquina, conveniente para transportar através de cavaletes de aço temporários estreitos no canteiro de obras à beira-mar;
Proteção independente de intertravamento de detecção de fumaça + programa de descarga automática de sobretensão/sobrecorrente em vários estágios, adaptando-se efetivamente ao fornecimento de energia instável de gabinetes de distribuição de energia de construção temporária em áreas úmidas à beira-rio de Wuhan, evitando danos ao caro host de perfuração direcional horizontal;
Módulo de gravação automática de dados integrado, relatórios de teste completos de exportação com um clique, atendem totalmente aos requisitos de arquivamento de dados de aceitação dos projetos de engenharia de dutos da Sinopec;
Contatores ABB e núcleo de controle PLC Siemens, forte desempenho antivibração, operação estável com taxa de falhas ultrabaixa sob transferência frequente de curta distância e condições de local acidentadas.
Feedback do cliente: O banco de carga móvel integrado atende perfeitamente às nossas demandas de testes de construção de perfuração direcional horizontal para travessia de rios em Wuhan. Ele pode funcionar de forma estável em testes contínuos de carga total de longo prazo, reduzir significativamente o tempo de preparação do teste e melhorar o progresso da construção do gasoduto.
Caso 3: Correspondência de carga leve para transportadores de linhas de produção automatizadas
Vários inversores estão densamente dispostos em linhas de montagem de componentes automotivos com espaço limitado no local. Resistores divididos criam fiação confusa e falhas de conexão frequentes. Principais vantagens desta unidade integrada:
Alta integração com pegada organizada; o comprimento total de 2.700 mm permite uma disposição unificada na parede.
Os conectores de 10 pinos de desconexão rápida eliminam o extenso trabalho de fiação durante o comissionamento e substituição do equipamento. Alarmes de falha alimentam uniformemente o PLC da linha de produção, interrompendo automaticamente a linha em caso de anormalidades no resistor para evitar colisão e desmanche da peça de trabalho.
A Ruisite Electric (agora também operando sob marcas relacionadas) foi selecionada como fornecedora de componentes de suporte por muitos fabricantes de conversores de frequência na região do Delta do Rio das Pérolas para aplicações como frenagem de inversores e despejo de energia. A empresa tem recebido consistentemente as melhores classificações de crédito fiscal e seus produtos atendem a redes auxiliares de energia, transporte ferroviário, ônibus de energia nova, sistemas de energia em terra, equipamentos de conversão de energia e muito mais.
1.Elementos resistivos de liga de níquel-cromo de alta confiabilidade e isolamento cerâmico de alumina de alta temperatura garantem operação estável em temperaturas ambientes extremas de –45°C a +50°C.
2. Resfriamento eficiente O sistema de ar forçado independente com dois ventiladores axiais de 5 kW fornece controle de temperatura eficaz em altos níveis de potência.
3.Garantia vitalícia O fabricante oferece suporte pós-venda vitalício e fornecimento de peças de reposição; dentro do período de garantia, quaisquer defeitos relacionados à qualidade serão reparados ou substituídos gratuitamente.
4. Layout bem projetado Estrutura de montagem horizontal para fácil operação e manutenção; disponível com valores de resistência fixos ou ajustáveis de acordo com as necessidades do cliente.
O dispositivo resistor de frenagem para plataformas de perfuração de poços obteve as seguintes certificações oficiais e verificações de conformidade com os padrões:
Certificação do Sistema de Gestão da Qualidade ISO 9001:2015 – Nossa fábrica passa por auditorias anuais por agência terceirizada independente; nosso sistema de gestão de qualidade cobre todo o processo, desde o projeto e fabricação até o serviço pós-venda.
Marcação CE – Está em conformidade com a Diretiva de Baixa Tensão (LVD) da UE e os requisitos de Compatibilidade Eletromagnética (EMC), qualificando o produto para entrada no mercado da UE.
Relatórios de teste de tipo – Cada novo produto passa por testes de tipo abrangentes antes da produção em massa – incluindo testes de rigidez dielétrica, aumento de temperatura e resistência de isolamento – com relatórios disponíveis para clientes qualificados mediante solicitação.
Antes de fornecer uma cotação, nossos engenheiros de aplicação analisam minuciosamente suas especificações técnicas, condições operacionais no local e expectativas de desempenho. Em seguida, adaptamos uma solução especificamente para você e fornecemos um orçamento claro, transparente e detalhado. Sem taxas ocultas, sem estimativas aproximadas.
Uma vez confirmado o pedido, organizamos a produção estritamente de acordo com os desenhos aprovados. Realizamos inspeções ao longo dos principais estágios de fabricação e fornecemos atualizações regulares do progresso para garantir a entrega no prazo. Você está convidado a visitar nossa fábrica para inspeções a qualquer momento; convidamos e aceitamos a supervisão de todos os clientes.
Após a entrega, continuamos a fornecer suporte técnico abrangente, orientação de instalação e assistência para solução de problemas. Garantimos o fornecimento de peças de reposição para todos os componentes padrão e respondemos a consultas técnicas dentro de 24 horas em dias úteis. Seja por meio de orientação remota ou suporte no local, nos dedicamos a garantir sua total tranquilidade.
