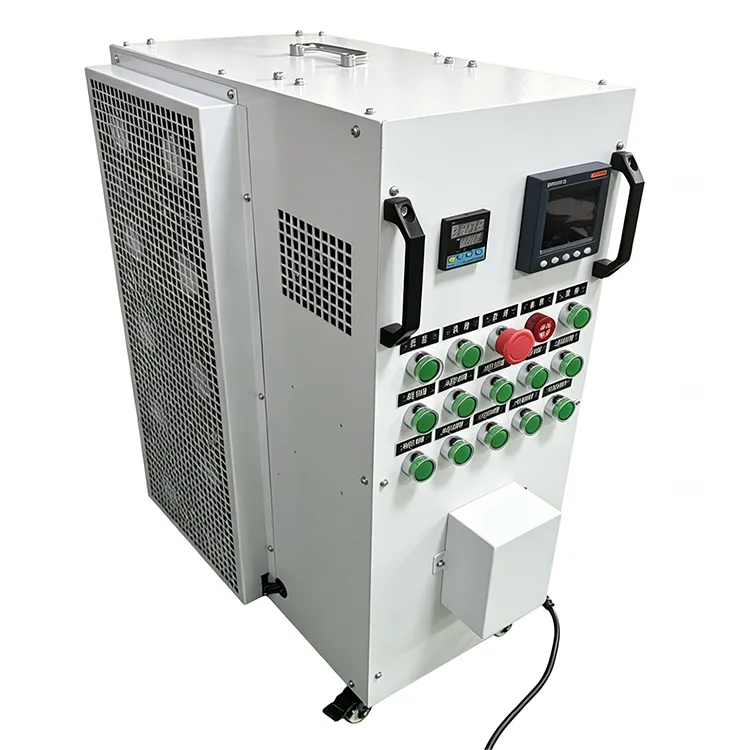

Banco de carga 120kW-200VAC

3. Introdução ao processo e material do componente principal

3.1 Unidade de resistor de carga

1. Adote fio de resistência de liga Fe-Cr-Al com resistência a altas temperaturas, resistência à oxidação e excelente estabilidade térmica

2. Mesmo geração de calor, sem deformação ou envelhecimento sob operação de carga total de longo prazo, pequeno desvio de resistência

3. Otimizado para condições de trabalho de frequência intermediária de 400 Hz, baixa perda reativa e características resistivas puras estáveis

3.2 Sistema de Ventilador de Resfriamento

1. O banco de carga CA portátil de 120 kW 200 V está equipado com ventiladores especiais de fluxo axial de baixo ruído, alta resistência, resistência à corrosão e longa vida útil

2. Grande volume de ar e pressão de ar para dissipar rapidamente o calor dos módulos de carga

3. Vários sensores mecânicos de temperatura instalados na área de carga e saída de ar; rejeição automática de carga e alarme quando acima da temperatura

4. Lógica de intertravamento do ventilador: a carga só pode ser ligada depois que o ventilador funcionar normalmente para evitar superaquecimento e queima

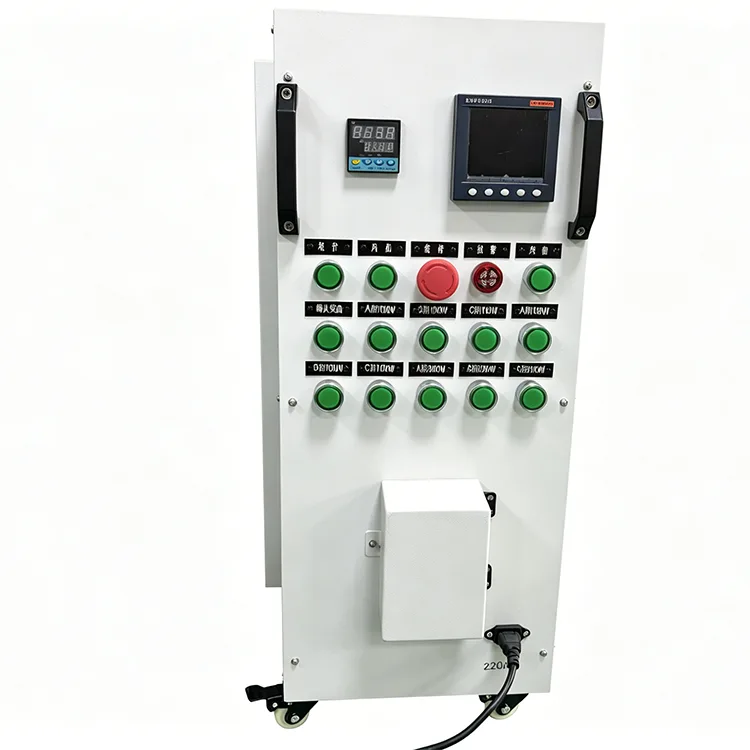

3.3 Peças principais de controle elétrico e aquisição de dados

1. Contator: Série Schneider LC1D, contato anti-ablação e ação confiável

2. Peças de controle de baixa tensão: disjuntores Chint/Schneider, botões e luzes indicadoras

3. Aquisição de dados: Medidor multifuncional Qingzhi para coleta precisa em tempo real de tensão, corrente, potência e frequência

4. Peças condutoras: Barramento de cobre puro, baixa geração de calor e excelente resistência à oxidação

4. Instruções de operação padrão

4.1 Inspeção Pré-operação

1. Colocação: Coloque em terreno interno plano; reserve ≥30cm de espaço de ventilação na entrada/saída de ar lateral; não bloqueie os dutos de ar

2. Verificação de aparência: Nenhum dano ao gabinete; rodízios travados firmemente; soquete de aviação intacto e apertado

3. Verificação do circuito: Sem envelhecimento da fiação interna; terminais bem fixados; medidor e indicadores em bom estado

4. Verificação Ambiental: Mantenha longe de materiais inflamáveis ​​e fortes interferências eletromagnéticas; desumidificar em ambiente de alta umidade com antecedência

4.2 Procedimento de fiação e inicialização

1. Fiação de carga: conecte ao gerador/fonte de alimentação com plugue de aviação dedicado; não é permitida conexão a quente

2. Ligue a alimentação de controle de 220 V/50 Hz; o dispositivo entra no modo de autoverificação e de espera com o painel iluminado

3. Confirme o alarme sem falha e redefina o botão de parada de emergência para o status normal

4.3 Operação de Teste de Carga

1. Aumente a carga passo a passo através do botão local: 0→25%→50%→75%→100%; não mude diretamente para carga total de uma só vez

2. Suporta aumento e diminuição repentinos de carga para simular cenários reais de impacto de energia

3. Observe a tensão, a corrente, a frequência e a alimentação em tempo real no painel e verifique o som de funcionamento do ventilador

4.4 Procedimento de encerramento e conclusão

1. Reduza a carga passo a passo até zero; mantenha o ventilador funcionando por 3 a 5 minutos para dissipação de calor

2. Corte a alimentação de controle após o resfriamento total e, em seguida, desconecte o plugue da aviação

3. Limpe a poeira e a umidade na superfície do gabinete, trave os rodízios e armazene adequadamente

5. Guia de manutenção diária por ciclo

5.1 Manutenção Imediata Após Cada Uso

1. Limpe poeira e detritos na superfície do gabinete e na entrada/saída de ar lateral para manter o duto de ar desobstruído

2. Verifique a inserção e extração do plugue de aviação; confirme que não há superaquecimento ou oxidação nos terminais

3. Inspecione a operação do ventilador quanto a ruídos anormais ou rotação travada; redefinir botão de parada de emergência

4. Limpe a umidade do gabinete, cubra a interface com uma tampa contra poeira e organize os documentos de apoio

5.2 Manutenção Regular Mensal

1. Limpe completamente a poeira nas pás do ventilador e nos módulos de carga

2. Verifique os contatores e disjuntores Schneider quanto a ablação ou escurecimento de contato

3. Aperte os barramentos de cobre internos e os terminais de fiação para evitar afrouxamento devido à vibração de longo prazo

4. Calibrar a precisão da medição comparando com o instrumento padrão; calibre imediatamente se o desvio exceder o padrão

5.3 Manutenção Profissional Trimestral/Anual

1. Inspecione a resistência geral de isolamento com megôhmetro quando desligado, em conformidade com o padrão de isolamento Classe F

2. Teste todas as funções de proteção, incluindo sobretemperatura, sobretensão, intertravamento do ventilador e parada de emergência, uma por uma

3. Verifique o fio de resistência quanto a deformação, envelhecimento ou descoloração parcial

4. Execute testes contínuos de carga total por 1 hora, registre parâmetros, temperatura e status de alarme, mantenha os arquivos de teste

5. Lubrifique os rodízios inferiores para garantir um movimento suave

5.4 Manutenção de armazenamento a longo prazo

1. Armazene em armazém seco, ventilado e sombreado com temperatura ambiente de 0°C ~ 40°C

2. Ligue a cada 3 meses por 30 minutos para ligar o ventilador e a carga para dissipar a umidade interna

3. Instale tampas contra poeira nos soquetes e interfaces de aviação; mantenha o gabinete à prova de umidade e ferrugem

4. Não coloque objetos pesados ​​em cima para evitar deformação do gabinete e deslocamento de componentes internos

6. Análise completa das funções de proteção de segurança

1. Proteção contra sobretensão: Descarregue automaticamente e acione o alarme quando a tensão de entrada exceder o limite de segurança, protegendo a fonte de alimentação testada e o banco de carga CA portátil de 120kW 200V

2. Proteção contra superaquecimento: Sensores de temperatura multiponto monitoram a temperatura do módulo de carga em tempo real; redução automática de carga para evitar desgaste da resistência

3. Proteção de parada de emergência: Descarga forçada manual com um clique; função de carregamento desabilitada sob bloqueio de parada de emergência; a energia do ventilador permanece ligada para dissipação contínua de calor

4. Proteção de intertravamento do ventilador: Circuito de carga bloqueado se o ventilador não iniciar ou parar de forma anormal, evitando danos por alta temperatura sem resfriamento

5. Proteção adaptativa contra sobrecarga: o design da engrenagem escalonada evita o impacto instantâneo da sobrecarga, adaptando-se a várias condições de flutuação de tensão da fonte de alimentação de 400 Hz.

7. Perguntas frequentes

1. Liga normalmente, mas não consegue carregar?

Confira três pontos:

① Ventilador não iniciado, o intertravamento do ventilador bloqueia a função de carregamento;

② Botão de parada de emergência não reiniciado;

③ Mau contato do plugue de aviação ou tensão de controle insuficiente.

2. Alarme frequente de temperatura excessiva durante a operação?

① Entrada/saída de ar lateral bloqueada ou empoeirada;

② Temperatura ambiente acima de +55°C em espaço fechado de alta temperatura;

③ Ventilador envelhecido com velocidade insuficiente;

④ Operação contínua com carga total de longo prazo sem descanso.

3. Grande desvio na medição de tensão e potência?

① Mau contato da fiação com grande resistência de contato;

② Flutuação de parâmetros causada por comutação rápida de carga;

③ Medidor fora de calibração por muito tempo. Reconecte e recalibre; entre em contato com o fabricante para inspecionar a unidade de aquisição se a falha persistir.

4. Suporta conexão paralela para expansão de capacidade?

Sim, a conexão paralela 1+N é totalmente suportada para testes de geradores de alta potência. Mantenha a mesma tensão, frequência e ajuste de engrenagem síncrona para operação estável de carga combinada.

5. Adequado para uso a longo prazo em ambientes de alta umidade e névoa salina costeira?

 A unidade pode suportar originalmente mais de 95% de UR; IP20 é adequado para salas de máquinas costeiras internas. Limpe a poeira da névoa salina mensalmente e realize testes regulares de isolamento para prolongar bastante a vida útil.

6. Apenas para testes de equipamentos de 400 Hz?

 Projetado principalmente para frequência intermediária de 400 Hz, também compatível com equipamentos de frequência de potência de 50 Hz para testes de carga resistiva com funções válidas de exibição e proteção.

7. O banco de carga CA portátil de 120 kW 200 V pode ser usado em ambientes externos expostos aos elementos?

Não recomendado. Este é um modelo IP20 interno sem design à prova de chuva, à prova de sol e à prova de poeira externa; o uso externo causa facilmente condensação de água e danos elétricos internos.

8. Como redefinir após alarme de falha?

Descarregue para zero primeiro, corte a energia de controle, solucione falhas de temperatura/tensão/ventilador; reinicie a energia após eliminar perigos ocultos, a lógica de proteção será reiniciada automaticamente.

8. Casos reais de aplicação e análises de clientes

Caso 1: Fabricante militar de energia de frequência intermediária

1. Demanda: Carga total de fábrica e teste de carga repentina para grupos geradores militares de 400 Hz, em conformidade com a aceitação do padrão militar GJB.

2. Efeito da aplicação: carregamento escalonado de 120 kW preciso com erro real estável dentro de ± 2%; a proteção quádrupla evita curto-circuito e danos por superaquecimento ao protótipo; o medidor integrado elimina equipamentos de teste externos.

3. Melhoria de eficiência: substituição de equipamentos antigos de carga dividida; operação individual disponível; a capacidade de inspeção diária aumentou 45%, sem falha de hardware em três anos.

4. Avaliação do cliente: Tamanho compacto com rodízios para movimento flexível da oficina, parâmetros precisos e proteção completa, atende totalmente aos requisitos de aceitação da fábrica militar com manutenção diária simples.

Caso 2: Empresa de Operação e Manutenção Elétrica Marinha Costeira

1. Demanda: Inspeção anual e teste de capacidade de carga para grupos geradores marítimos trifásicos a diesel de 200V sob alta umidade, névoa salina e ambiente com grande diferença de temperatura.

2. Efeito de aplicação: Ampla adaptação de temperatura de -20 ℃ a + 55 ℃, operação contínua estável sem condensação ou tropeços em alta umidade; resfriamento por ar forçado estável sem disparo de excesso de temperatura após 4 horas de operação em plena carga.

3. Pontos problemáticos resolvidos: Substitua cargas antigas e volumosas por baixa precisão e fácil superaquecimento; precisão de medição duplicada, falha de manutenção anual reduzida em 80%, melhor resistência ao envelhecimento por névoa salina.

Caso 3: Laboratório de Energia Terrestre de Aviação

1. Demanda: Teste de P&D de fonte de alimentação de inversor de 400 Hz em institutos de pesquisa universitários, exigindo comutação frequente de carga e registro de dados elétricos.

2. Efeito de aplicação: comutação suave de marchas, suporta mudanças repentinas e repetidas de carga para simular condições reais de trabalho; Componentes de controle elétrico Schneider com alta vida útil start-stop, sem ablação de contato após centenas de trocas diárias; os parâmetros do painel em tempo real economizam custos de aquisição de dados externos.

Caso 4: Projeto de Aceitação de Gerador Standby do Parque Industrial

1. Demanda: Teste de aceitação de carga de fábrica e no local de fonte de alimentação industrial de reserva de 200 V, exigindo portabilidade e implantação rápida.

2. Efeito de aplicação: apenas 45 kg com rodízios para fácil movimentação, sem necessidade de instalação profissional, plug-and-play; o carregamento suave detecta efetivamente a queda de tensão do gerador e a estabilidade de frequência; os dados de teste podem ser arquivados diretamente para aceitação.

9. Principais vantagens do banco de carga CA portátil de 120 kW 200 V

1. Conformidade total com os padrões: em conformidade com os padrões nacionais, militares e industriais, adequados para cenários de pesquisa militar, marítima, de aviação, industrial e científica

2. Configuração de marca de primeira linha: componentes principais Schneider, Chint e Qingzhi, barramento de cobre puro e fio de resistência Fe-Cr-Al de alta qualidade para ultra durabilidade

3. Design leve e portátil: corpo de 45 kg com rodízios universais, fácil movimentação por uma única pessoa e implantação interna a qualquer momento

4. Proteção de segurança completa: proteção quádrupla contra sobretensão, superaquecimento, parada de emergência e intertravamento do ventilador, alarme automático e redução de carga para testes mais seguros

5. Alta precisão e estabilidade: medição elétrica de alto padrão e precisão de carregamento, pequeno desvio de resistência para operação de longo prazo; dados de teste válidos para aceitação oficial

6. Expansão flexível: 5 engrenagens fixas ajustáveis ​​mais suporte paralelo de múltiplas unidades, atendendo tanto a testes finos de baixa precisão quanto a testes combinados de alta potência

7. Baixo custo de manutenção: Estrutura de gabinete modular com peças substituíveis universais; a manutenção diária requer apenas limpeza de poeira e fixação de terminais, economia de custos e fácil manutenção

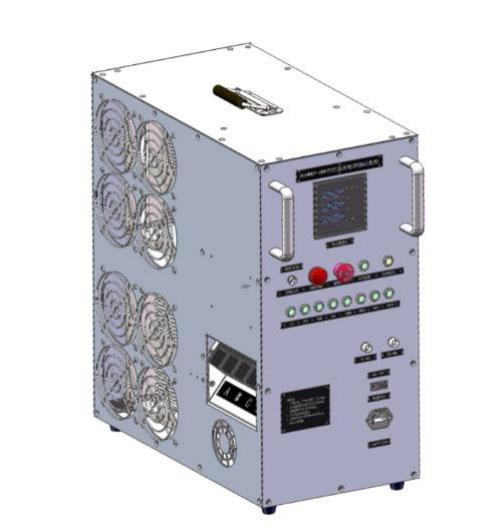

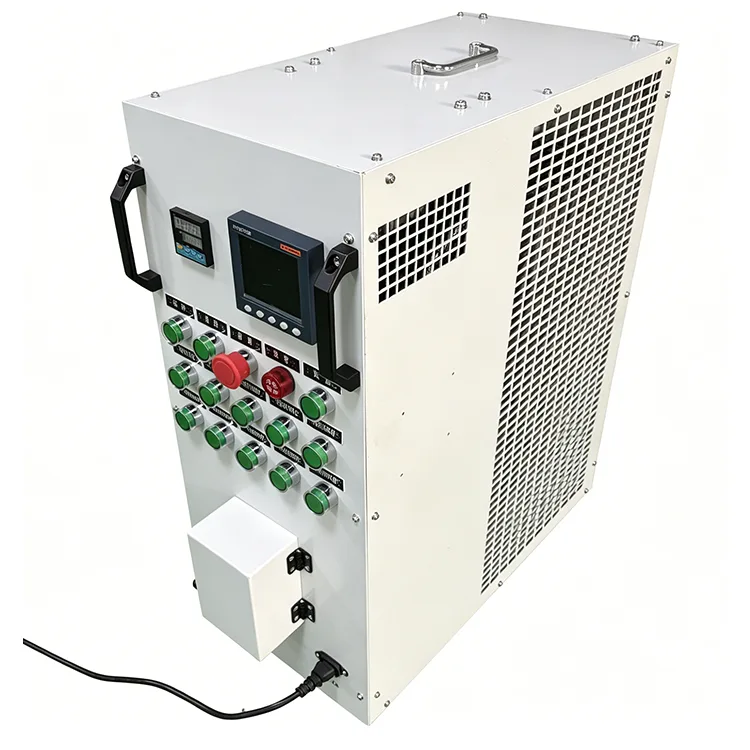

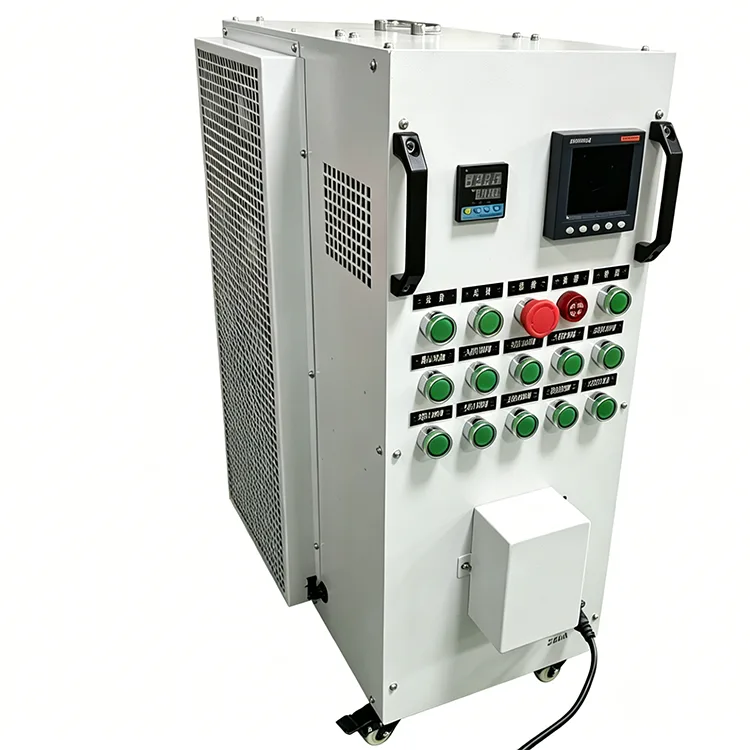

10. Estrutura do Gabinete
