Resistor de detecção de corrente de liga nua

O resistor de detecção de corrente de liga nua da RST Electric representa o que há de mais moderno em tecnologia de detecção de corrente de precisão. Projetado para aplicações onde o espaço da placa é escasso e a precisão da medição é fundamental, este shunt de montagem em superfície utiliza um processo avançado de soldagem por feixe de elétrons para unir um elemento de resistência de liga de alta estabilidade com eletrodos de cobre puro. Essa construção toda em metal elimina a indutância parasita e o EMF térmico comuns em shunts convencionais de filme espesso ou fio enrolado, permitindo detecção de corrente rápida e precisa em circuitos de alta frequência.

Material principal

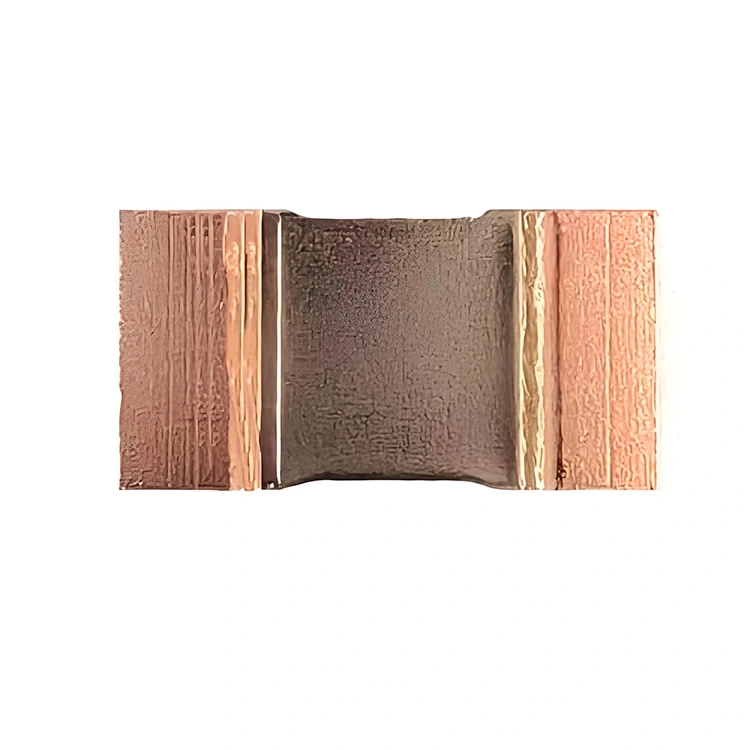

O núcleo deste resistor de baixo Ohm é um elemento de liga de precisão disponível em três opções de materiais: Manganina (CuMn) para aplicações de baixo TCR, Karma (NiCr) para estabilidade superior e FeCrAl (Ferro-Cromo-Alumínio) para ambientes de alta temperatura. O elemento é soldado por feixe de elétrons a terminações de cobre puro, criando uma estrutura monolítica com resistência de contato mínima e resistência mecânica excepcional. O resultado é um resistor capaz de suportar altas correntes de surto, ciclos térmicos e envelhecimento de longo prazo sem desvios.

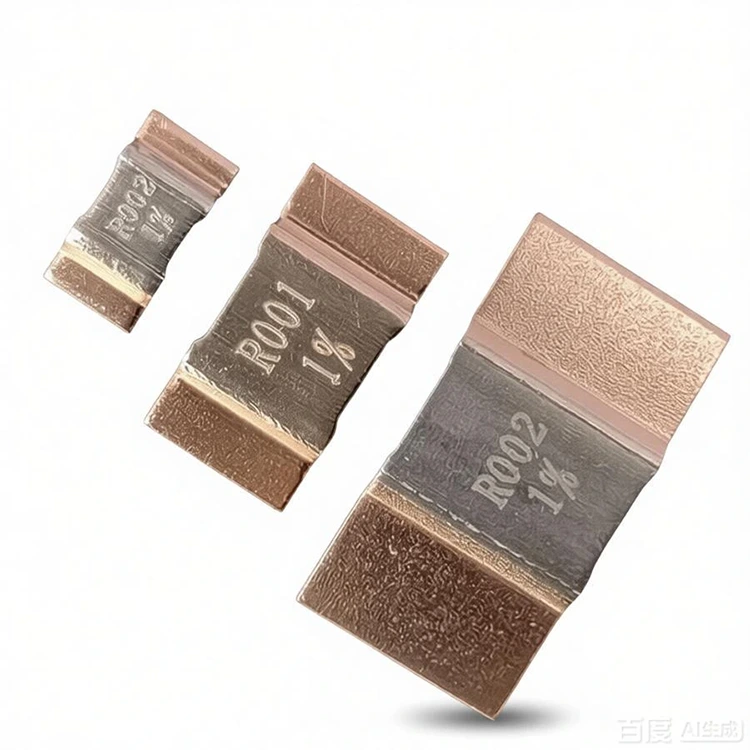

A série WSN está disponível em quatro dimensões padrão para montagem em superfície:

● 2512 (6,4×3,2 mm) – classificação de 3 W, ideal para estágios de potência compactos

● 3920 (10×5,2 mm) – classificação de 5 W, otimizado para aplicações automotivas e industriais

● 5930 (15×7,2 mm) – classificação de 7 W, para barramentos de alta corrente e baterias

● 2726 (6,95×6,6 mm) – classificação de 5 W, formato quadrado exclusivo e discreto para layouts densos

Os valores de resistência variam de 0,1mΩ até 5mΩ, líderes do setor, com tolerâncias tão restritas quanto ±0,5% e TCR tão baixo quanto ±100 ppm/°C (manganina). Cada unidade passa por rigorosos testes de confiabilidade de acordo com os padrões AEC-Q200, incluindo ciclos de temperatura, armazenamento em alta temperatura, vida útil da carga e exposição ao calor úmido.

Como fabricante confiável de resistor de detecção de corrente de liga nua na China, a RST Electric combina mais de 10 anos de engenharia de resistores de precisão com técnicas avançadas de fabricação para fornecer componentes que atendam aos requisitos mais exigentes de aplicações automotivas, industriais e de energia renovável.

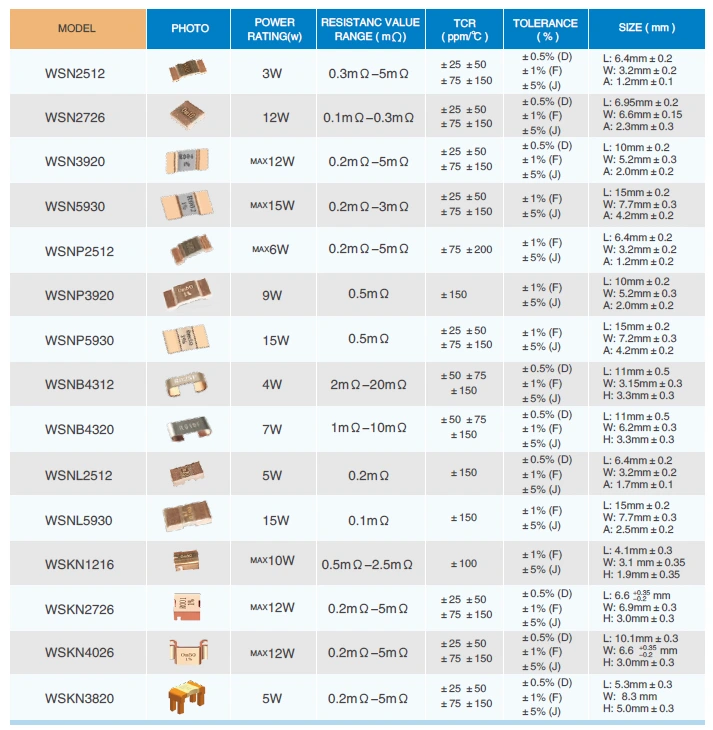

Especificação Técnica

Recursos do produto

1. Construção soldada por feixe de elétrons - A solda monolítica de liga com cobre elimina a resistência de contato e garante resistência mecânica excepcional e estabilidade a longo prazo.

2.Resistência ultrabaixa até 0,1mΩ - Permite medição precisa de centenas de amperes com perda mínima de energia e queda de tensão.

3. Indutância extremamente baixa (0,5nH – 5nH) – A indutância parasita quase zero permite o uso em circuitos de comutação de alta frequência (até vários MHz) sem distorção de sinal.

4. EMF termoelétrico muito baixo (<1 µV/°C) – Minimiza erros de medição causados ​​por gradientes de temperatura no resistor, críticos para detecção precisa de corrente.

5. Múltiplas opções de liga - Escolha manganina (baixo TCR), Karma (alta estabilidade) ou FeCrAl (alta temperatura) para otimizar o desempenho para aplicações específicas.

6. Pegadas SMD padrão da indústria – disponíveis nos tamanhos 2512, 3920, 5930 e 2726, compatíveis com processos de montagem automatizados.

7.Alta densidade de potência – Até 7W em um pacote 5930 compacto, ideal para módulos de energia e baterias com espaço limitado.

8.Tolerâncias de precisão – ±0,5% disponíveis para medição de corrente de alta precisão em BMS automotivos e unidades industriais.

9.Estrutura totalmente metálica - Nenhum substrato cerâmico ou materiais de película espessa garantem manuseio de pulso superior e condutividade térmica.

Aplicações de produtos

Desenho e dimensões

Pacote e envio

A RST Electric garante a entrega segura de cada resistor de detecção de corrente de liga nua:

● Embalagem de fita e bobina: Todos os resistores da série WSN são fornecidos em bobinas de 7 ou 13 polegadas (quantidade por bobina: 4.000 para 2512, 2.000 para 3920/5930, 1.000 para 2726), compatíveis com montagem pick-and-place automatizada.

● Embalagem a granel: Disponível mediante solicitação para prototipagem ou produção em pequenos volumes.

● Sensibilidade à Umidade: Esses resistores são classificados como MSL 1 (prazo de validade ilimitado) e não requerem manuseio especial para umidade.

● Documentação: Listas de embalagem, certificados de inspeção e declarações de materiais incluídos em cada remessa.

● Opções de frete: Correio expresso (DHL/FedEx/UPS) para pequenas quantidades, frete aéreo para volumes médios, frete marítimo para pedidos em grandes quantidades.
