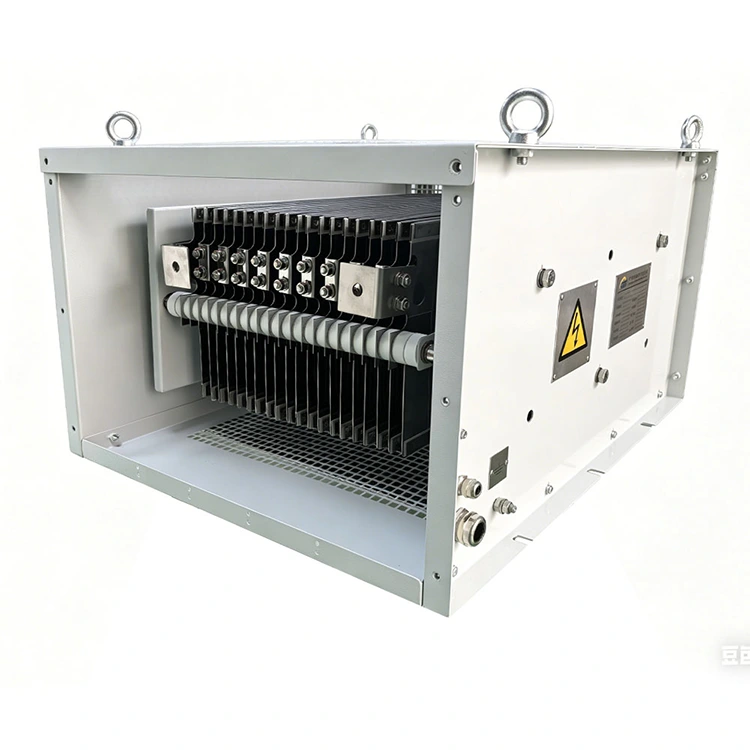

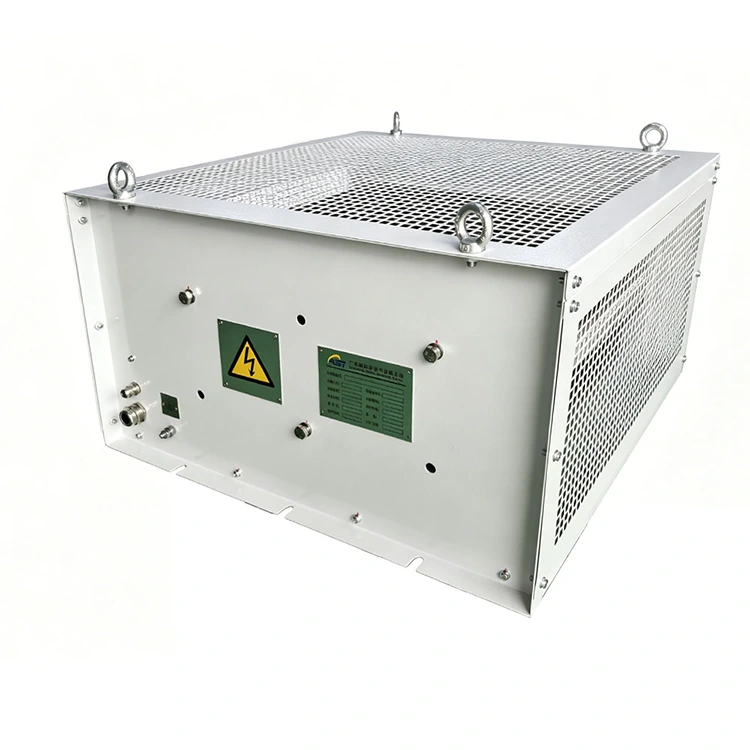

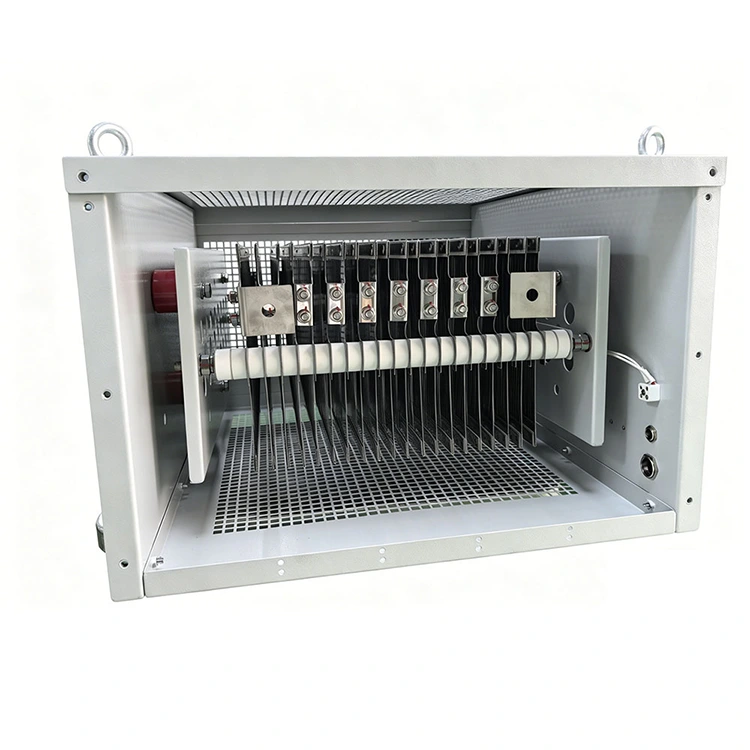

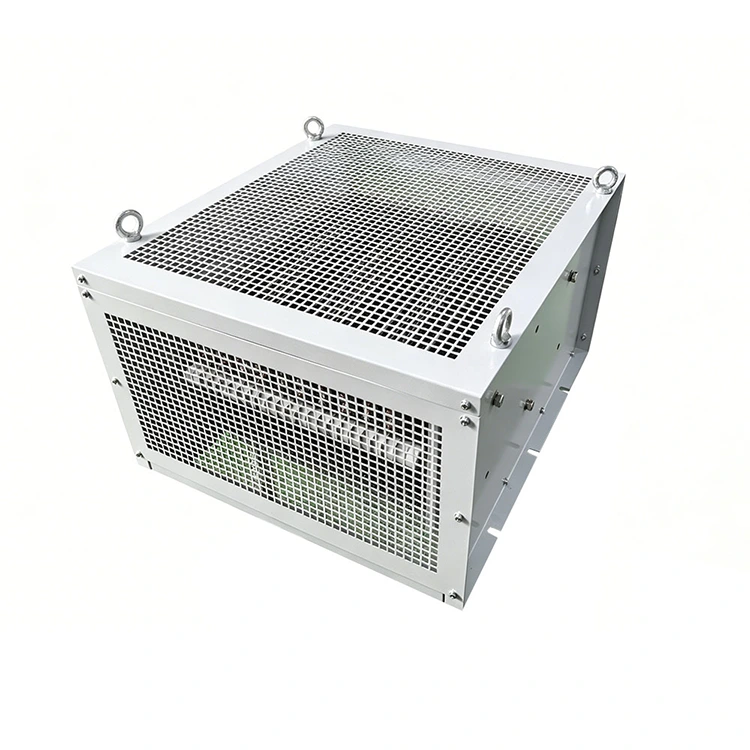

Resistor de frenagem de 20kW

O resistor de frenagem de 20kW foi desenvolvido com base nos pontos problemáticos reais em instalações industriais. Ele integra alto consumo de energia, múltiplas soluções de resfriamento, design elétrico de baixa indutância, estrutura corporal de alta proteção e recursos de personalização completos. Ele pode absorver com eficiência a energia elétrica regenerativa da desaceleração do motor, estabilizar a tensão do barramento CC e evitar disparos por sobretensão e falhas de queima de componentes.

O produto é compatível com as principais tensões industriais globais e é adequado para várias condições de instalação e ambientes externos agressivos. Ele passou por um conjunto completo de testes de alta tensão e envelhecimento antes de sair da fábrica. Leva em consideração a estabilidade operacional, segurança de uso e flexibilidade para adaptação futura. É um componente de consumo de energia padrão ideal para indústrias como elevadores, guindastes, equipamentos de energia eólica, bancadas de testes industriais e linhas de produção automatizadas.

Projetado especificamente para cenários de frenagem industrial pesada

1. Adaptação precisa das condições

Voltado para equipamentos de partida-parada de alta frequência e frenagem pesada, como conversores de frequência, servoacionamentos, máquinas de elevação e sistemas de inclinação de turbinas eólicas, ele aborda especificamente problemas comuns no local, como desaceleração do motor, gerando energia elétrica de feedback, flutuações da rede e erros de sobretensão do acionador.

2. Desempenho de potência sólido

Consumo de energia contínuo de 20kW com classificação padrão, capaz de suportar impacto de sobrecarga de 40kW por curtos períodos, atendendo aos modos de operação de frenagem intermitente e frenagem contínua de longo prazo, adequados para condições industriais de alta intensidade.

3. Ampla gama de indústrias aplicáveis

O resistor de frenagem de 20kW pode ser aplicado diretamente em sistemas de controle de elevadores, equipamentos de elevação portuária, plataformas de teste industriais, unidades de geração de energia de turbinas eólicas e transmissão de conversão de frequência de linhas transportadoras, com grande versatilidade e simples substituição e adaptação.

Especificação Técnica

Vantagens estruturais e de dissipação de calor

1. Núcleo tolerante à temperatura de alta qualidade

Utilizando resistores de enrolamento resistentes a altas temperaturas e uma estrutura de isolamento multicamadas feita de cerâmica e mica, possui um nível de resistência a altas temperaturas e boa estabilidade de resistência. É improvável que envelheça ou se desloque, nem é propenso a superaquecimento durante a operação a longo prazo.

2. Três opções de resfriamento disponíveis

Suporta resfriamento de ar natural para operação silenciosa, resfriamento de ar forçado para dissipação de calor de alta densidade e resfriamento líquido para instalação em espaços estreitos com altas temperaturas em ambientes agressivos. Essas opções podem ser selecionadas livremente com base no espaço da sala de servidores no local e na temperatura ambiente.

3. Gabinete Robusto

Toda a máquina é feita de placas de aço ou invólucros de liga de alumínio, com tecnologia de pulverização anticorrosiva. O nível de proteção é IP54–IP65, fornecendo proteção à prova de poeira, à prova d’água e à prova de umidade, adequada para ambientes industriais agressivos, como ambientes externos, minas e portos.

Destaques do desempenho elétrico

1. Design profissional de baixa indutância

O arranjo otimizado do enrolamento reduz significativamente a indutância parasita, adequado para inversores de frequência de comutação de alta frequência, suprime picos de tensão e protege o driver e os componentes elétricos subsequentes contra choques.

2. Compatibilidade de ampla faixa de tensão

O resistor de frenagem de 20kW é compatível com sistemas 380V-690V AC, com suporte máximo de barramento de 1000V DC, compatível com os principais padrões de tensão industrial em todo o mundo e pode ser combinado diretamente para projetos de exportação e equipamentos nacionais e estrangeiros.

3. Valor do resistor precisamente personalizável

O valor de resistência abrange 0,5Ω-500Ω para qualquer customização, com tolerância de ±5%, capaz de atender rigorosamente aos parâmetros recomendados de diversas marcas de inversores, com força de frenagem uniforme e sensação de desaceleração suave e controlável.

Aplicações de produtos

Configuração de proteção de segurança

1. Proteção opcional contra superaquecimento

Termistor NTC e interruptor térmico normalmente fechado estão disponíveis como opções. Eles podem ser conectados diretamente à interface de proteção do conversor de frequência, fornecendo aviso automático de sobretemperatura ou desconexão do circuito para eliminar o risco de superaquecimento e incêndio.

2. Testes completos de alta tensão em toda a fábrica

Cada dispositivo passa por teste de isolamento de tensão suportável de 2,5 kV, calibração de resistência à temperatura ambiente e verificação de ciclo térmico de amostragem. O isolamento é confiável e o fator de segurança é alto.

3. Adaptável às condições operacionais

Suporta modos de ciclo de frenagem contínua e frenagem intermitente. Não sofrerá acumulação de calor devido a arranques e paragens frequentes, reduzindo significativamente a frequência de paragens e manutenções no local.

Vantagens de instalação e integração

1. Vários métodos de instalação

Oferece três formas principais: instalação no chão, montagem na parede na lateral e instalação em rack de 19 polegadas. Suportes de instalação personalizados também podem ser fornecidos para adaptação aos layouts de gabinete existentes.

2. Diversos métodos de fiação

O resistor de frenagem de 20 kW vem com terminais de parafuso padrão e interfaces de barramento de cobre. Opções de fiação personalizadas, como cabos estendidos e cabeças de flange à prova d'água, também estão disponíveis, tornando o processo de fiação simples e a conexão estável.

3. Máquina inteira pronta para instalação sem modificação

Dimensões estruturais, posições de fiação e cores do gabinete podem ser personalizadas de acordo com o projeto. Uma vez entregue, o equipamento pode ser instalado e usado diretamente, eliminando os custos adicionais de perfuração, modificação e depuração no local.

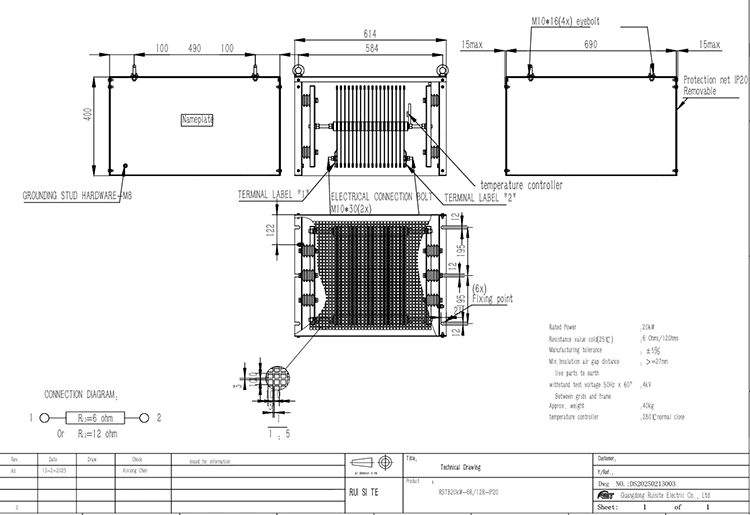

Desenho e Dimensões

Entrega de embalagens e garantia de qualidade

1. Embalagem protetora profissional

O resistor de frenagem de 20kW é envolto em filme à prova de umidade e reforçado com espuma. Os modelos resistentes são embalados em caixas de madeira colada e os terminais são lacrados separadamente para proteção, garantindo que o produto não seja afetado pela umidade durante o transporte ou danificado e deformado devido a impactos.

2. Documentação Completa que Acompanha a Mercadoria

Cada pedido vem com lista de embalagem, relatório de teste de fábrica, certificado de inspeção de valor de resistência, manual de instalação e informações de acessórios de controle de temperatura, atendendo aos requisitos para aceitação de projetos e desembaraço aduaneiro de comércio exterior.

3. Entrega confiável e serviço pós-venda

Os modelos padrão são entregues em 10 a 15 dias, os modelos personalizados em 15 a 25 dias; a máquina completa tem garantia de 18 meses e são fornecidas consultas gratuitas sobre o esquema do circuito de frenagem, depuração remota e suporte técnico para falhas.

Escolha RST Elétrica

1. Acumulação profissional da fábrica de origem

Dez anos de pesquisa e produção dedicadas de resistores de frenagem e resistores de carga. Todos os processos, desde enrolamento, soldagem, montagem até testes térmicos, são desenvolvidos e controlados de forma independente, garantindo qualidade consistente e sem marcação de intermediários.

2. Sistema de inspeção de qualidade rigoroso

Linha de produção com certificação ISO9001. Cada unidade deve passar por testes de valor de resistência, isolamento, tensão suportável e controle de temperatura. Está em conformidade com padrões internacionais como IEC, UL e NEMA.

3. Experiência global em serviços de projetos

Os produtos são exportados para mais de quarenta países. Familiarizado com as condições locais de trabalho na Europa, Sudeste Asiático e América do Sul. Podemos ajudar os clientes na correspondência de parâmetros para projetos e no fornecimento de documentação de conformidade.
