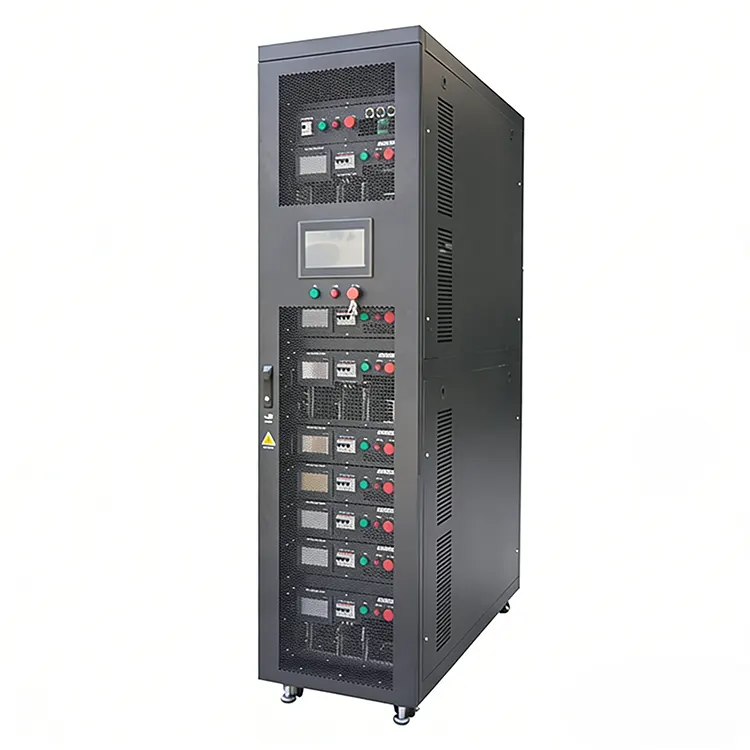

Banco de carga de resfriamento líquido de 200kw 380v

O banco de carga refrigerado a líquido de 200 kW e 380 V da RST Electric representa uma mudança de paradigma na tecnologia de testes de alta potência. Alojado em um gabinete de rack padrão de 42U (W600×D1400×H1800mm), este banco de carga de refrigeração líquida de 200kW 380V elimina a necessidade de grandes manipuladores de ar ou sistemas de exaustão de instalações, transferindo calor diretamente para a infraestrutura de refrigeração líquida existente de uma instalação. O sistema possui um circuito de refrigeração em aço inoxidável 304 com conexões de entrada/saída DN32, capaz de lidar com vazões de até 200L/min (12m³/h) em pressões de projeto de 0,4MPa.

Sensores de temperatura de precisão monitoram as temperaturas do líquido refrigerante de entrada/saída, mantendo uma carga térmica estável com aumento de temperatura ≤15°C na potência máxima e queda de pressão ≤5psi. O próprio banco de carga resistivo oferece resolução escalonada de 5kW com precisão de carregamento de ±2%, permitindo simulação granular de cargas de TI do mundo real. As opções de controle incluem tela sensível ao toque IHM local, software de PC remoto, RS485/Modbus RTU e recursos completos de registro de dados.

Como fabricante líder de bancos de carga de refrigeração líquida de 200 kW na China, a RST Electric combina mais de 15 anos de experiência em resistores de potência com tecnologia de ponta em refrigeração líquida para fornecer soluções que atendam aos exigentes requisitos dos data centers de próxima geração e instalações de computação de alto desempenho.

Especificação Técnica

Recursos do produto

1. Densidade de potência ultra-alta – Oferece 200 kW em um espaço compacto de 42U, ideal para ambientes de data center com espaço limitado.

2. Operação silenciosa – Elimina o ruído tradicional do ventilador do banco de carga; apenas a bomba de circulação gera um som mínimo (<65dB), tornando-a adequada para escritórios ocupados ou espaços de laboratório.

3. Gerenciamento térmico preciso – O monitoramento em tempo real da vazão, temperatura de entrada/saída e queda de pressão permite a validação precisa da CDU e do sistema de resfriamento.

4. Circuito de refrigeração em aço inoxidável - construção em aço inoxidável 304 com conexões tri-clamp DN32 garante resistência à corrosão e compatibilidade com vários meios de resfriamento.

5.Conexões redundantes – Portas duplas de entrada/saída (1+1 redundante) permitem a conexão a sistemas de resfriamento primários e de backup sem reconfiguração.

6. Conjunto de segurança abrangente – Inclui detecção de vazamento de líquido, proteção contra falha de fluxo e desligamento por excesso de temperatura – crítico para ambientes sensíveis de data center.

7. Carregamento de alta resolução – incrementos de passo de 5 kW permitem simulação precisa de perfis de energia do rack do servidor, de carga parcial a total.

8. Operação Independente – Sem dependência de ar condicionado das instalações para remoção de calor; o calor é rejeitado diretamente através da infraestrutura de refrigeração líquida do cliente.

9.Simulação do mundo real – Emula com precisão as características térmicas e elétricas de racks de servidores de alta densidade (>30kW por rack) para validação de resfriamento D2C (Direct to Chip).

10.Aquisição Avançada de Dados – Registra e registra todos os parâmetros críticos para análise e relatórios pós-teste.

Aplicações de produtos

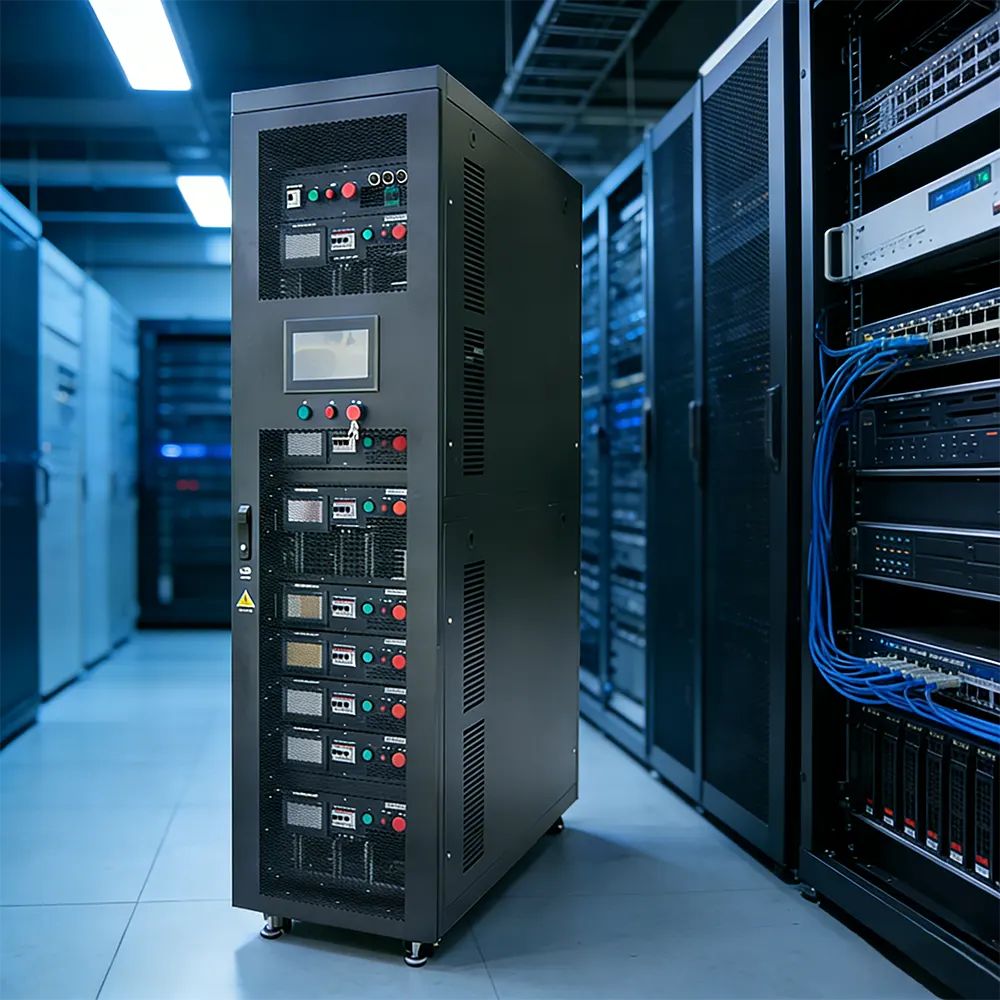

● Teste de CDU de data center – Valida o desempenho das unidades de distribuição de refrigerante (CDUs) sob cargas de TI simuladas de até 200 kW.

● Desenvolvimento de servidores com refrigeração líquida – Fornece cargas térmicas controladas para testar sistemas de resfriamento direto no chip e por imersão em laboratórios de P&D.

● Estudos de gerenciamento térmico de instalações – Caracterizam a capacidade de rejeição de calor da infraestrutura de resfriamento de data centers sob vários cenários de carga.

● Computação de alto desempenho (HPC) – Simula a saída térmica de clusters de GPU e racks de computação de alta densidade para otimização de resfriamento.

● Ambientes de Laboratório e Teste – Permite testes de energia silenciosos, limpos e eficientes em espaços acusticamente sensíveis ou com qualidade do ar controlada.

● Comissionamento de data center em hiperescala – Valida a integração de sistemas de refrigeração líquida com distribuição de energia e infraestrutura de monitoramento.

● Validação de retrofit do sistema de resfriamento – testa a capacidade de sistemas de resfriamento atualizados ou modificados antes da implantação de TI em operação.

Sobre o pacote

O banco de carga de resfriamento líquido de 200kW 380V é um equipamento projetado com precisão que requer manuseio cuidadoso durante o transporte. A RST Electric embala cada unidade com as seguintes medidas de proteção:

● Unidade aparafusada com segurança a um palete resistente com suportes antivibração

● Envolto em filme VCI à prova d'água para evitar a entrada de umidade

● Fechado em uma caixa de compensado personalizada com amortecimento de espuma em pontos críticos

● Todas as conexões de refrigeração tampadas e vedadas para evitar contaminação

● O pacote de documentação inclui certificados de testes de pressão, certificações de materiais e relatórios de testes de fábrica

As opções de envio incluem frete marítimo LCL ou FCL, frete aéreo ou correio expresso para necessidades urgentes. Antes do envio, cada banco de carga de resfriamento líquido de 200 kW passa por um teste completo de aceitação de fábrica (FAT), incluindo teste de pressão, detecção de vazamento e validação térmica de carga total.

Sobre RST Eletrônica

Direto de fábrica, especialistas em refrigeração líquida

● Somos um fabricante certificado com sede na China, especializado na produção avançada de bancos de carga de refrigeração líquida de 200kW 380V.

● Controle interno completo sobre projeto, fabricação de circuitos de resfriamento, montagem elétrica e testes – garantindo qualidade superior.

● Preço direto da fábrica para cada banco de carga de refrigeração líquida de 200 kW, com estrutura de custos transparente e sem intermediários.

Fabricação Profissional e Experiência Térmica

● Mais de 15 anos de experiência em engenharia de resistores de potência, agora estendidos a soluções de refrigeração líquida para aplicações de última geração.

● Instalações certificadas pela ISO 9001 com sala limpa dedicada para montagem do circuito de refrigeração.

● Teste de vazamento de 100% de hélio realizado em todos os circuitos de refrigeração antes da montagem final.

● Capacidades internas de simulação térmica e validação para requisitos de resfriamento personalizados.

Experiência Global, Fornecedor Confiável

● Fornecedor comprovado para operadores de data centers, fabricantes de equipamentos de TI e integradores de sistemas de refrigeração em todo o mundo.

● Histórico de exportação para os mercados dos EUA, Europa, Singapura e Oriente Médio.

● Profundo conhecimento em gerenciamento térmico de data centers e testes de energia de alta densidade.

Personalização infinita

● Opções de meio de resfriamento: Água deionizada / Misturas de glicol / Fluidos dielétricos / Personalizados.

● Tipos de conexão: Tri-clamp DN32 / Roscas NPT / Acoplamentos de conexão rápida / Customizados.

● Controle de fluxo: Válvulas manuais / Controle de fluxo automatizado / Integração de bomba de velocidade variável.

● Aprimoramentos de controle: PLC avançado, integração com sistema de gerenciamento predial (BMS), monitoramento remoto.

● Opções de medição: Medidores de vazão básicos/de precisão/Detecção de temperatura multiponto.

● Variantes de gabinete: estrutura aberta / rack 42U / dimensões personalizadas.

Entrega confiável e suporte vitalício

● Prazo de entrega padrão: 30-45 dias úteis para configurações personalizadas de banco de carga de refrigeração líquida de 200kW 380V.

● Documentação abrangente: Relatórios de testes de pressão, certificações de materiais, manuais de O&M, certificações CE/ISO.

● Garantia de 18 meses com diagnóstico remoto e rede global de peças de reposição.

● Comissionamento opcional no local, suporte à integração do sistema de refrigeração e treinamento do operador por engenheiros de campo da RST.

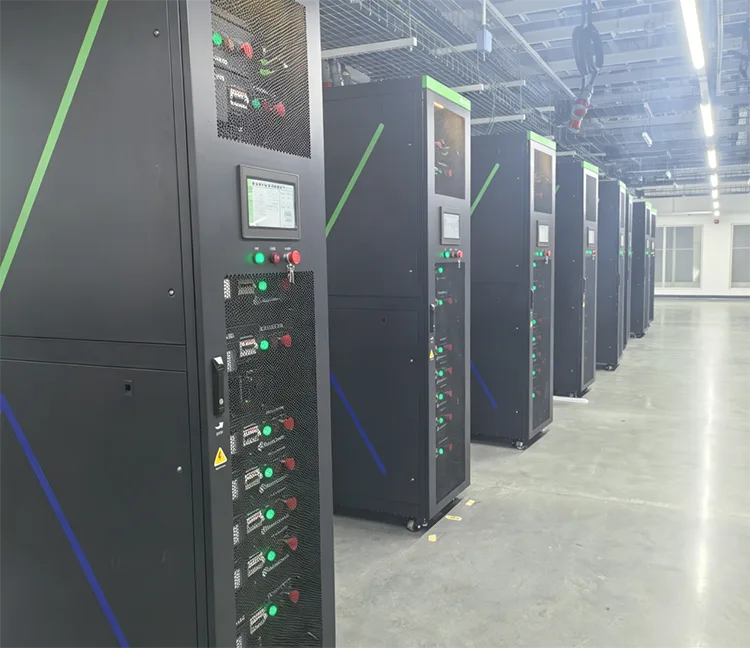

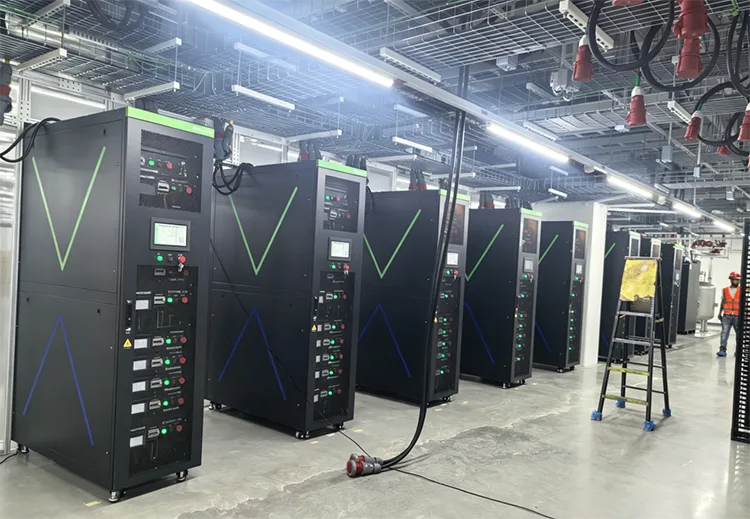

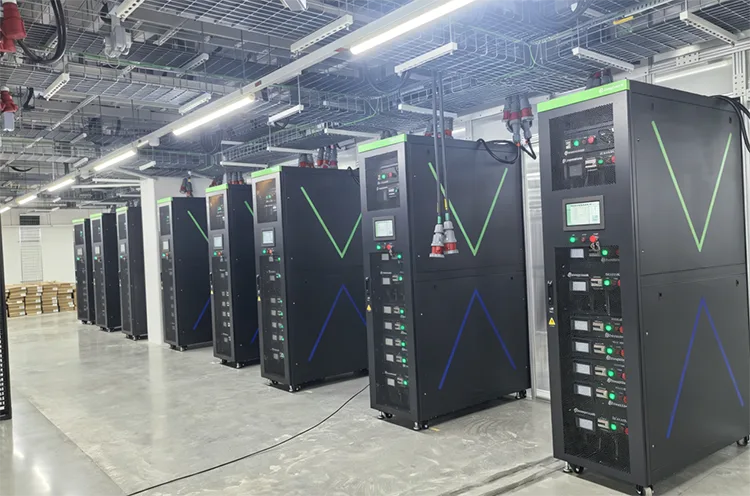

Casos de Projeto

1. Histórico do projeto

Este data center de IA em hiperescala em Johor, Malásia, adota sistema de circulação de refrigeração líquida CDU de gabinete completo para cluster de servidores GPU. Na fase de aceitação do projeto, o principal requisito é verificar autenticamente a capacidade real de resfriamento do circuito de circulação de líquido da CDU e simular a carga real de dissipação de calor gerada por servidores de alta densidade no gabinete.

A carga refrigerada a ar tradicional não pode ser conectada à tubulação de circulação de água do local, incapaz de alimentar carga de calor constante no circuito CDU para inspeção de desempenho de resfriamento de longo prazo; equipamentos volumosos de resfriamento de ar não podem ser instalados dentro de um rack padrão de 19 polegadas para restaurar o layout real do calor do gabinete.

Afetados pelo ambiente tropical de alta temperatura da Malásia durante todo o ano, os clientes precisam de um banco de carga de acesso a líquidos do tipo rack que corresponda ao meio refrigerante no local para concluir a inspeção contínua de carga térmica do sistema CDU e testes de carga total do UPS síncrono/gerador em espera. A RST Electric forneceu bancos de carga de rack refrigerados a líquido fechados de 200 kW 380 V em lote para obter certificação precisa de capacidade de resfriamento de CDU em conformidade com os padrões locais de aceitação de energia da TNB.

2. Especificações técnicas básicas e vantagens de design

Classificação Elétrica

Potência nominal: 200 kW, AC380V (compatível com 380 ~ 480 VCA 50 Hz), PF = 1 carga resistiva pura

Divisão de carga:6kW+6kW+12kW+12kW quatro etapas independentes, ajuste fino mínimo de 6kW, tolerância ±5%

Operação contínua em plena carga 24h; fiação opcional 1P2W/3P4W de acordo com as especificações de energia da Malásia

Monitoramento em tempo real: tensão, corrente, potência, temperatura de entrada e saída do líquido refrigerante, pressão da água da tubulação, dados principais para avaliar a eficiência da troca de calor da CDU.

Recursos materiais e estruturais

(1) Projeto de correspondência de circulação de líquido: O circuito fechado de resfriamento de líquido suporta o refrigerante de água-glicol no local do cliente, portas de conexão rápida NPT padrão de 1" acopladas diretamente ao pipeline CDU; fluxo de refrigerante nominal 10 ~ 25L/min, temperatura máxima da água de entrada 40 ℃, queda de pressão do pipeline ≤2bar. A saída de calor contínua estável transfere calor fixo para o circuito de circulação CDU para testar a eficiência real de remoção de calor do sistema de resfriamento líquido.

(2) Chassi de rack 6U de 19 polegadas: Dimensão 482 × D650 × H266mm, revestimento RAL7035, peso seco 35 ~ 45kg, incorporado diretamente no rack do servidor para restaurar o ambiente real de geração de calor do gabinete de servidores online.

(3)  Proteção de segurança completa: curto-circuito, sobrecorrente, superaquecimento, parada de emergência, baixa pressão do líquido refrigerante e proteção opcional de intertravamento da porta; alarme automático e queda de carga quando anormal, garantem teste de envelhecimento ininterrupto de longo prazo do CDU.

(4)  Modo de controle múltiplo: controle manual local/automático/remoto portátil/controle de software de PC; RS485 Modbus opcional, carregue dados de temperatura e fluxo para IDC SCADA para gravação de dados de operação de CDU em tempo real.

3. Padrão de instalação e comissionamento no local

(1) Instalar de acordo com o código elétrico da Malásia; as unidades deslizam em slots de gabinete padrão e são fixadas com alças frontais, fiação de energia independente, acoplamento rápido de entrada/saída de líquido com tubulação de circulação CDU, aterramento PE confiável.

(2) Todas as unidades passam no teste de queima de carga total de fábrica e de estanqueidade de pressão da tubulação antes da entrega com relatórios de teste oficiais. O comissionamento no local ajusta a vazão do refrigerante passo a passo, carrega 6kW~200kW progressivamente, registra a diferença de temperatura da água de entrada/saída para quantificar a capacidade de troca de calor da CDU, verifica todas as funções de controle e proteção.

(3) Regra de Operação Diária: Verificação semanal da tubulação quanto a vazamentos; limpe regularmente o filtro de circulação da CDU para evitar fluxo insuficiente que afete o efeito de resfriamento; nenhum combustível armazenado em torno de gabinetes de servidores.

4. Solução de problemas e serviço de manutenção pós-venda

Falhas comuns incluindo superaquecimento anormal, pressão insuficiente do líquido refrigerante, falha de comunicação e falso alarme de proteção classificados no manual oficial de manutenção;

Inspeção periódica: A cada 6 meses, verifique a estanqueidade da tubulação, limpe a poeira do resistor interno, teste regular de isolamento com megôhmetro.

Garantia: garantia de 18 meses a partir da data de envio, reparo e substituição gratuitos para defeitos de fabricação; peças sobressalentes vitalícias e suporte técnico remoto em inglês, treinamento opcional de engenheiro local no local para pedidos em grandes quantidades. Potência personalizada, tensão, interface líquida e protocolo de comunicação para projeto posterior de expansão do data center.

5. Resultado do Projeto

(1) A estrutura líquida montada em rack acessa diretamente a tubulação de circulação da CDU, emite de forma estável a carga de calor fixa graduada, verifica com precisão a capacidade real de remoção de calor de cada loop da CDU; realiza simulação térmica de gabinete real que a carga de ar tradicional não consegue alcançar, a eficiência de aceitação da CDU aumentou mais de 65%.

(2) A circulação de líquido fechada e estável adapta-se à alta temperatura ambiente da Malásia, carregamento contínuo de longo prazo sem desligamento por superaquecimento, todos os índices de desempenho de resfriamento da CDU passam pelo padrão de aceitação com sucesso.

(3) A coleta automática de dados de temperatura, vazão e potência da água facilita a compilação do relatório de teste CDU do cliente e reduz bastante o custo de teste manual para o projeto IDC.

(4) Entre em contato com a RST Electric para obter um banco de carga refrigerado a líquido personalizado, especialmente para verificação de resfriamento de CDU no data center do Sudeste Asiático, obtenha proposta técnica e cotação gratuitas.
